Cómo leer un MTC de acero y revisar documentos UT

Qué debe incluir la solicitud de documentos de inspección

Una RFQ completa para barras de acero no se limita a pedir documentos. Debe indicar qué certificado o informe se requiere, qué ensayos se esperan, si se necesita ensayo por ultrasonidos y cómo se vincularán los documentos con el grado de acero, el número de colada, las dimensiones, el estado de suministro y la aplicación.

Unidades de composición química en un extracto real de MTC de 40Cr

Este es el mismo extracto de un documento de 40Cr con datos ocultados que se publica en la página de Calidad de JOTAIN. Se han eliminado los campos identificativos y comerciales. Úselo para practicar la lectura de los campos técnicos; no permite autenticar al emisor, vincular una colada con un envío ni aprobar un pedido actual. No debe suponerse que los bloques de composición química y propiedades mecánicas corresponden a la misma colada solo porque se muestren juntas sus primeras filas visibles.

Empiece por la unidad y el multiplicador impresos sobre cada columna de composición química. En este extracto, las columnas de carbono y cromo usan un multiplicador de 100, y la de fósforo, de 1.000. Divida cada valor impreso entre el multiplicador de su columna para obtener el porcentaje en masa. Leer el entero 40 como 40% de carbono, o aplicar el multiplicador del carbono a la columna del fósforo, alteraría el significado del resultado.

Fuentes:[5]

Fuentes:[5]

Resultados medidos, estado de inspección y aceptación

La primera fila visible de resultados mecánicos indica Rp0.2 de 615 MPa, Rm de 795 MPa, alargamiento A de 21.0% y reducción de área Z de 67%. El bloque de impacto muestra un resultado KV2 de 41 J bajo un encabezado de −20°C. Son resultados transcritos del ejemplo, no valores mínimos para todas las barras de 40Cr. Antes de comparar un resultado real con un pedido, confirme la norma de ensayo, las dimensiones, la orientación y la ubicación de la probeta, el estado del material y la regla de muestreo aplicable.

El bloque inferior incluye la indicación china de estado 调质, que significa templado y revenido, y un campo de dureza HBW. Los campos de UT y MT están marcados como 合格, es decir, declarados conformes. Un campo de estado indica la decisión registrada, pero no revela el procedimiento, la cobertura de exploración, la sensibilidad, la clase de aceptación ni la identificación de la barra examinada. Solicite el informe del examen correspondiente cuando el pedido exija esos datos.

La ocultación de datos impide comprobar por completo la trazabilidad. En el expediente íntegro del pedido, coteje el número de colada y el lote de inspección con las marcas de las barras o los paquetes, la partida del pedido de compra, las dimensiones y el estado suministrados, los identificadores de los informes y la lista de embalaje. Confirme el emisor, el firmante autorizado y el tipo de documento aplicable. Resuelva la falta de resultados o las desviaciones antes de levantar el punto de parada previo al envío.

Mantenga clara la distinción al compartir extractos: el resultado de una probeta describe el ensayo registrado, el estado de inspección refleja una decisión y la aceptación del envío depende del conjunto de requisitos acordados. Este ejemplo proporciona un método de lectura; los límites de aceptación y las pruebas documentales de un pedido futuro deben proceder de ese pedido y de sus propios registros de inspección.

Fuentes:[2][3][5]

Qué indicar para la revisión del MTC

Cuando se requiera un certificado de ensayos del material, indique su tipo o la redacción exigida por el proyecto, la trazabilidad del número de colada, la norma del grado de acero, las dimensiones, el estado de suministro y los resultados de ensayo requeridos.

Cuándo debe incluirse UT

Solicite ensayo por ultrasonidos cuando lo exijan el plano, la especificación del proyecto, el riesgo de la aplicación o el procedimiento de calidad del comprador. Indique el requisito de UT, el rango dimensional, los criterios de aceptación si se conocen y si se prevé inspección por terceros o revisión con presencia de un testigo.

Plazos de documentación y planificación del envío

Los documentos de inspección influyen en la preparación del envío. El comprador debe indicar si los necesita antes de la expedición, junto con los documentos de envío o para la aprobación del cliente. También debe adjuntar todo plano, especificación o lista de inspección que rija el pedido.

Prepare el expediente a partir de las decisiones del pedido, no solo de los nombres de los documentos

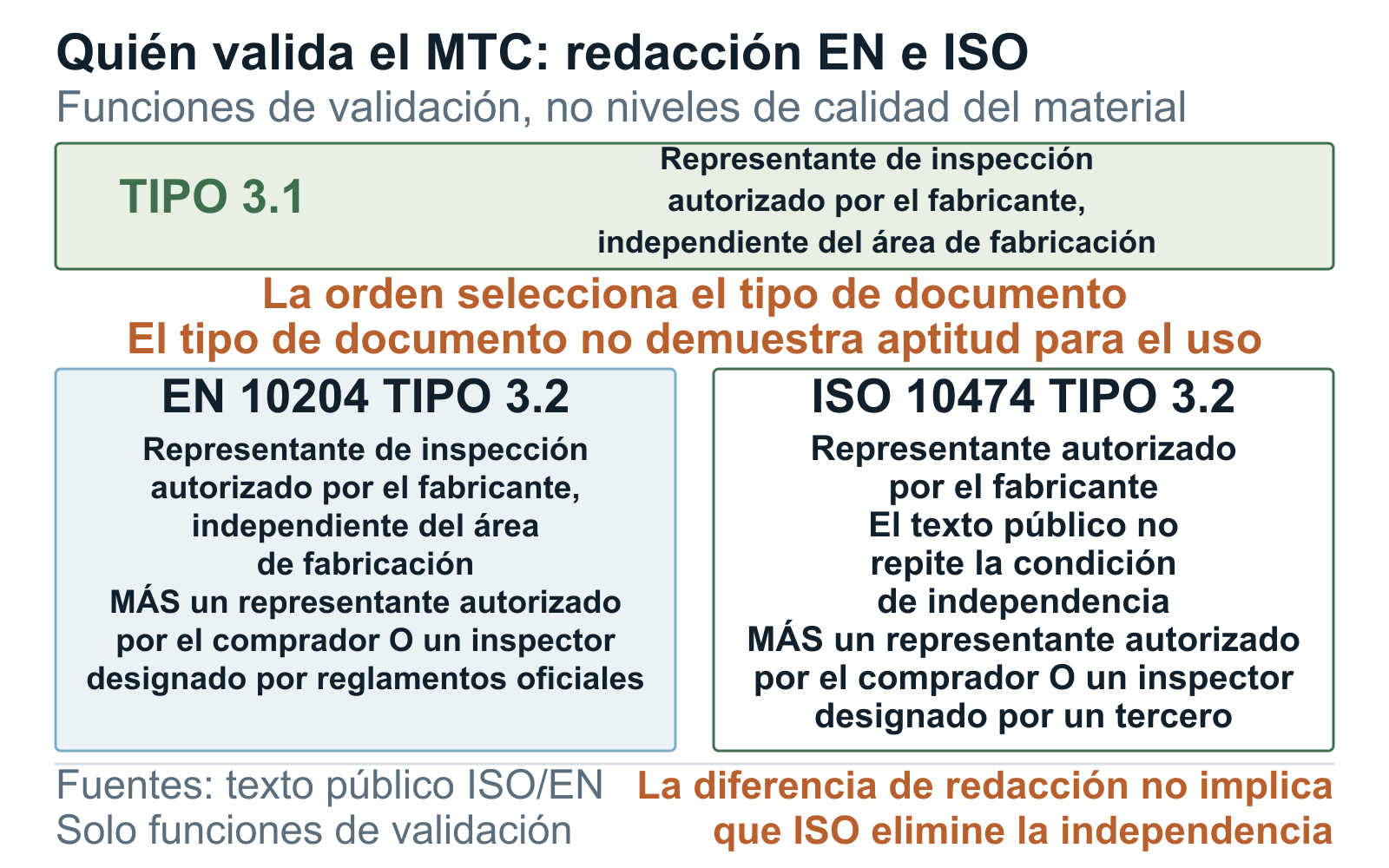

Empiece con una matriz de requisitos del pedido. Para cada característica, identifique la norma de producto o de ensayo aplicable, el método, la muestra o cobertura, el criterio de aceptación, el responsable de emitir el documento, el identificador de trazabilidad, el momento de revisión y su efecto sobre la liberación. ISO 404 establece el contexto general de suministro, mientras que ISO 10474 define las categorías de documentos de inspección que se entregan conforme al pedido. Ninguna de las dos convierte la petición abreviada «MTC más UT» en una especificación técnicamente completa.

Fuentes:[1][2]

Solicitar documentos no es lo mismo que solicitar ensayos

Fuentes:[2][3][4]

Fuentes:[2][3][4]

Compruebe la coherencia entre procedimiento, examen, identificación y liberación

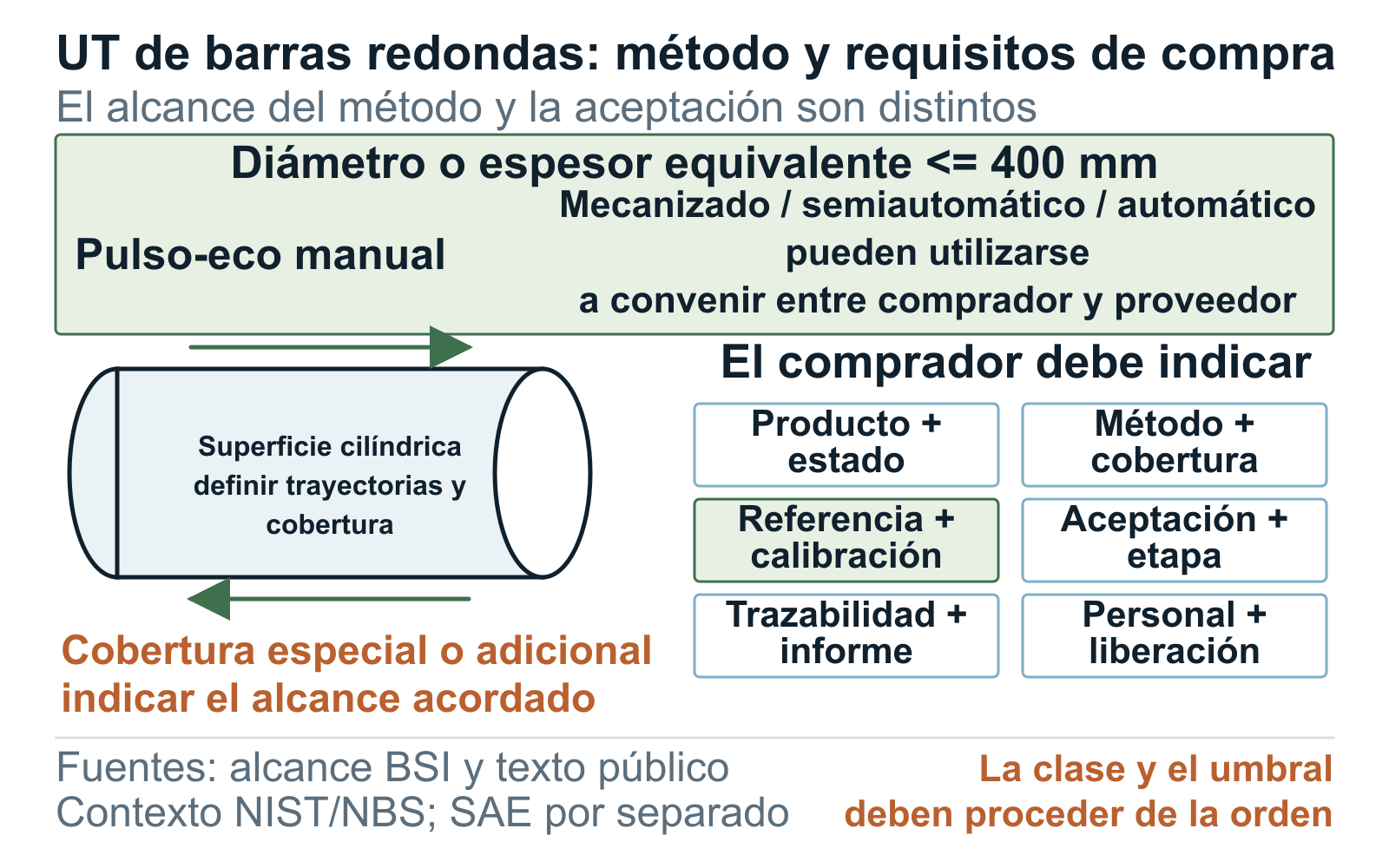

Empiece la especificación de UT por la forma y el estado del producto que se va a examinar. Defina las superficies accesibles, la cobertura y las zonas excluidas, la técnica, la calibración o base de referencia y los controles de sensibilidad. Indique los criterios de evaluación y aceptación, el umbral de registro que se haya especificado, los requisitos del personal y las comprobaciones del equipo. Añada el contenido del informe y cómo se tratarán las indicaciones. BS EN 10308 ofrece una norma de UT para barras de acero, pero comprador y proveedor deben resolver las opciones particulares del pedido. No afirme que UT demuestra que el material está libre de defectos. ^[3][4]

Fuentes:[1][3][4]

Ejemplo de solicitud de cotización

Artículo: Barras redondas de acero según [relación de partidas del PO y revisión]
Documento de inspección: ISO 10474 tipo [indicar], resultados reales exigidos en el pedido, responsable autorizado de emisión, identificación de colada y lote, y registro de informes vinculados
UT: BS EN 10308 cuando sea aplicable al producto pedido; el procedimiento aprobado debe indicar el estado del producto, la técnica, la cobertura, las zonas excluidas, la base de referencia, los criterios de aceptación y registro, y los campos del informe
Personal: Cualificación según ISO 9712 y autorización del empleador para el método y el sector exigidos, según el plan de inspección
Trazabilidad: El informe vincula cada barra o paquete examinado y cada lote de inspección con la colada, las dimensiones, el estado, la partida del PO, las marcas y la partida de la lista final de embalaje
Revisión: Modelos de informe antes de los ensayos; expediente final indexado y desviaciones resueltas en el punto de parada previo al envío
Liberación: No expedir hasta que el comprador levante por escrito el punto de parada

Fuentes:[1][2][3][4]
