Cách đọc MTC thép và kiểm tra hồ sơ UT

Yêu cầu tài liệu kiểm tra cần bao gồm những gì

Một RFQ thép thanh đầy đủ không chỉ yêu cầu tài liệu. RFQ cần nêu loại chứng chỉ hoặc báo cáo phải cung cấp, các phép thử dự kiến, có cần kiểm tra siêu âm hay không, và cách liên kết hồ sơ với mác thép, số mẻ luyện, kích thước, trạng thái giao hàng và ứng dụng.

Đơn vị thành phần hóa học trong phần trích MTC 40Cr thực tế

Đây là cùng phần trích tài liệu 40Cr đã che thông tin được công bố trên trang Chất lượng của JOTAIN. Các trường nhận dạng và thương mại đã được loại bỏ. Hãy dùng mẫu này để thực hành đọc các trường kỹ thuật; mẫu không thể xác thực bên phát hành, thiết lập liên kết giữa mẻ luyện và lô hàng hay phê duyệt một đơn hàng hiện tại. Không được mặc định các phần thành phần hóa học và cơ tính thuộc cùng một mẻ luyện chỉ vì các dòng đầu tiên nhìn thấy của chúng được trình bày cùng nhau.

Bắt đầu từ đơn vị và hệ số nhân in phía trên từng cột thành phần hóa học. Trong phần trích này, cột cacbon và crôm dùng hệ số 100, còn cột phốt pho dùng 1.000. Chia mỗi giá trị in trên tài liệu cho hệ số của chính cột đó để lấy phần trăm khối lượng. Hiểu số nguyên 40 thành 40% cacbon, hoặc dùng hệ số của cột cacbon cho cột phốt pho, sẽ làm sai ý nghĩa kết quả.

Nguồn:[5]

Nguồn:[5]

Kết quả đo, trạng thái kiểm tra và việc chấp nhận

Dòng kết quả cơ tính đầu tiên nhìn thấy ghi Rp0.2 là 615 MPa, Rm là 795 MPa, độ giãn dài A là 21.0% và độ thắt tiết diện Z là 67%. Phần thử va đập ghi kết quả KV2 là 41 J dưới tiêu đề −20°C. Đây là các kết quả được chép lại từ mẫu minh họa, không phải giá trị tối thiểu cho mọi thanh 40Cr. Trước khi so sánh kết quả thực tế với đơn hàng, hãy xác nhận tiêu chuẩn thử, kích thước, hướng và vị trí mẫu thử, trạng thái vật liệu cùng quy tắc lấy mẫu áp dụng.

Phần dưới có ký hiệu trạng thái bằng tiếng Trung 调质, nghĩa là tôi và ram, cùng trường độ cứng HBW. Các trường UT và MT được ghi 合格, tức là được báo cáo là đạt. Trường trạng thái cho biết kết luận đã ghi nhận; nó không cho biết quy trình, phạm vi quét, độ nhạy, cấp chấp nhận hay thông tin nhận dạng thanh đã kiểm tra. Yêu cầu báo cáo kiểm tra liên quan khi đơn hàng cần những chi tiết này.

Việc che thông tin không cho phép kiểm tra đầy đủ khả năng truy xuất. Với hồ sơ nguyên vẹn của đơn hàng, đối chiếu số mẻ luyện và lô kiểm tra với ký hiệu trên thanh hoặc bó thép, dòng hàng trên đơn đặt hàng, kích thước và trạng thái thực giao, mã báo cáo và bảng kê đóng gói. Xác nhận bên phát hành, người ký được ủy quyền và loại tài liệu áp dụng. Xử lý các kết quả còn thiếu hoặc sai lệch trước khi bỏ điểm dừng bắt buộc trước lúc xuất hàng.

Khi chia sẻ phần trích, cần phân biệt rõ: kết quả của mẫu thử mô tả phép thử được ghi nhận, trạng thái kiểm tra ghi nhận một kết luận, còn việc chấp nhận lô hàng phụ thuộc vào toàn bộ yêu cầu đã thỏa thuận. Ví dụ này cung cấp cách đọc tài liệu; giới hạn chấp nhận và bằng chứng cho đơn hàng sau này phải lấy từ chính đơn hàng đó cùng hồ sơ kiểm tra tương ứng.

Nguồn:[2][3][5]

Cần ghi gì để rà soát MTC

Khi cần chứng chỉ thử nghiệm vật liệu, nêu rõ loại chứng chỉ hoặc nội dung do dự án yêu cầu, truy xuất theo số mẻ luyện, tiêu chuẩn mác thép, kích thước, trạng thái giao hàng và các kết quả thử cần cung cấp.

Khi nào cần yêu cầu UT

Cần yêu cầu kiểm tra siêu âm khi bản vẽ, quy cách dự án, rủi ro của ứng dụng hoặc quy trình chất lượng của người mua đòi hỏi. Nêu rõ yêu cầu UT, dải kích thước, tiêu chí chấp nhận nếu đã biết và có yêu cầu kiểm tra bên thứ ba hoặc rà soát có người chứng kiến hay không.

Thời điểm cung cấp hồ sơ và kế hoạch giao hàng

Hồ sơ kiểm tra ảnh hưởng đến việc chuẩn bị giao hàng. Người mua cần nêu rõ tài liệu phải có trước khi xuất hàng, kèm chứng từ giao hàng hay để khách hàng phê duyệt, đồng thời đính kèm các bản vẽ, quy cách hoặc danh mục kiểm tra chi phối đơn hàng.

Lập hồ sơ từ các quyết định của đơn hàng, không chỉ từ tên tài liệu

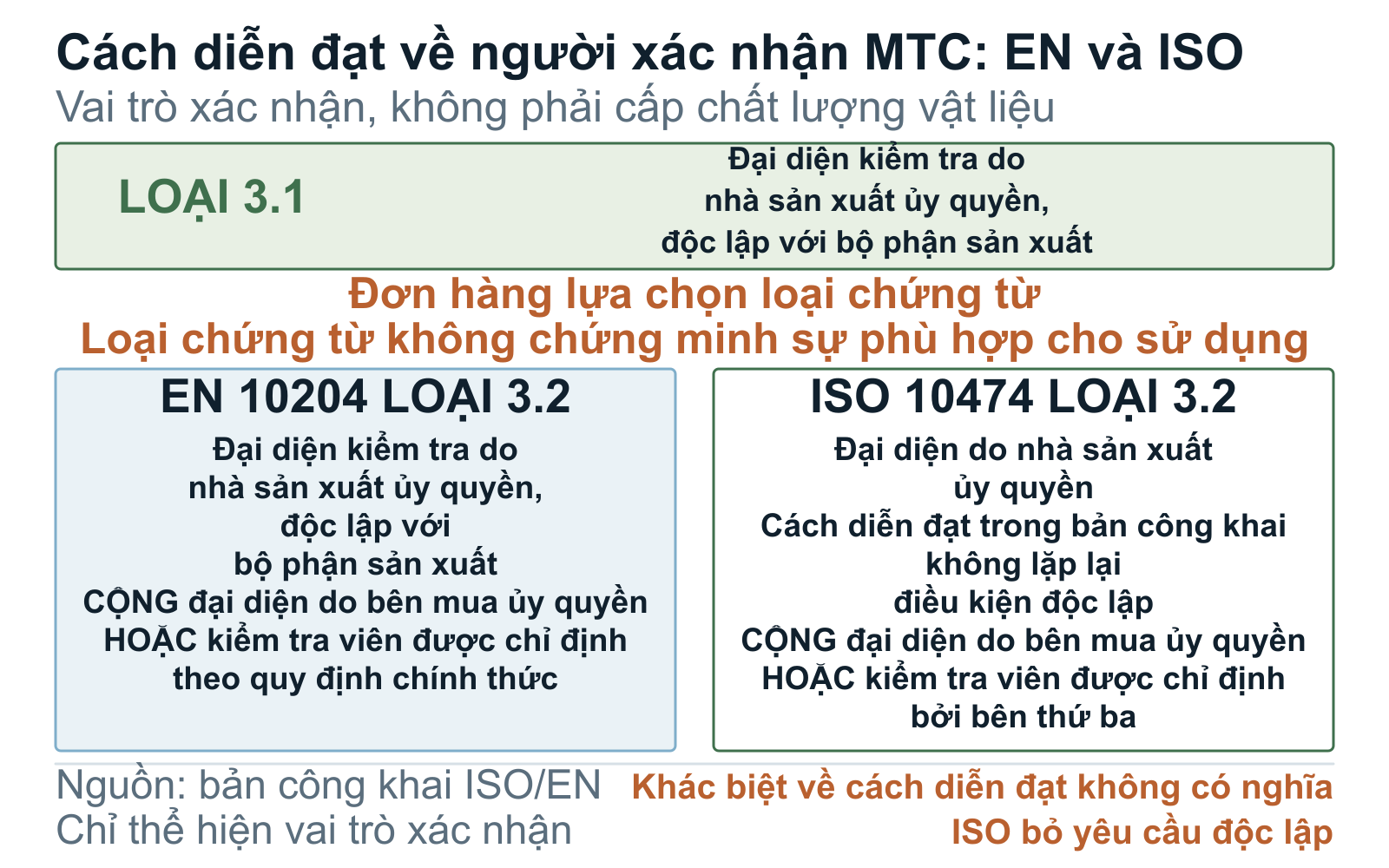

Bắt đầu bằng ma trận yêu cầu của đơn hàng. Với từng đặc tính, xác định tiêu chuẩn sản phẩm hoặc thử nghiệm chi phối, phương pháp, mẫu hoặc phạm vi kiểm tra, quy tắc chấp nhận, bên chịu trách nhiệm phát hành, mã truy xuất, thời điểm rà soát và ảnh hưởng đến việc cho phép xuất hàng. ISO 404 cung cấp bối cảnh chung về giao hàng, còn ISO 10474 quy định các loại tài liệu kiểm tra được cung cấp theo đơn hàng. Cả hai đều không làm cho yêu cầu viết tắt «MTC cộng UT» trở thành một yêu cầu đầy đủ về kỹ thuật.

Nguồn:[1][2]

Yêu cầu tài liệu và yêu cầu thử nghiệm là hai việc khác nhau

Nguồn:[2][3][4]

Nguồn:[2][3][4]

Đối chiếu quy trình, hoạt động kiểm tra, nhận dạng và việc cho phép xuất hàng

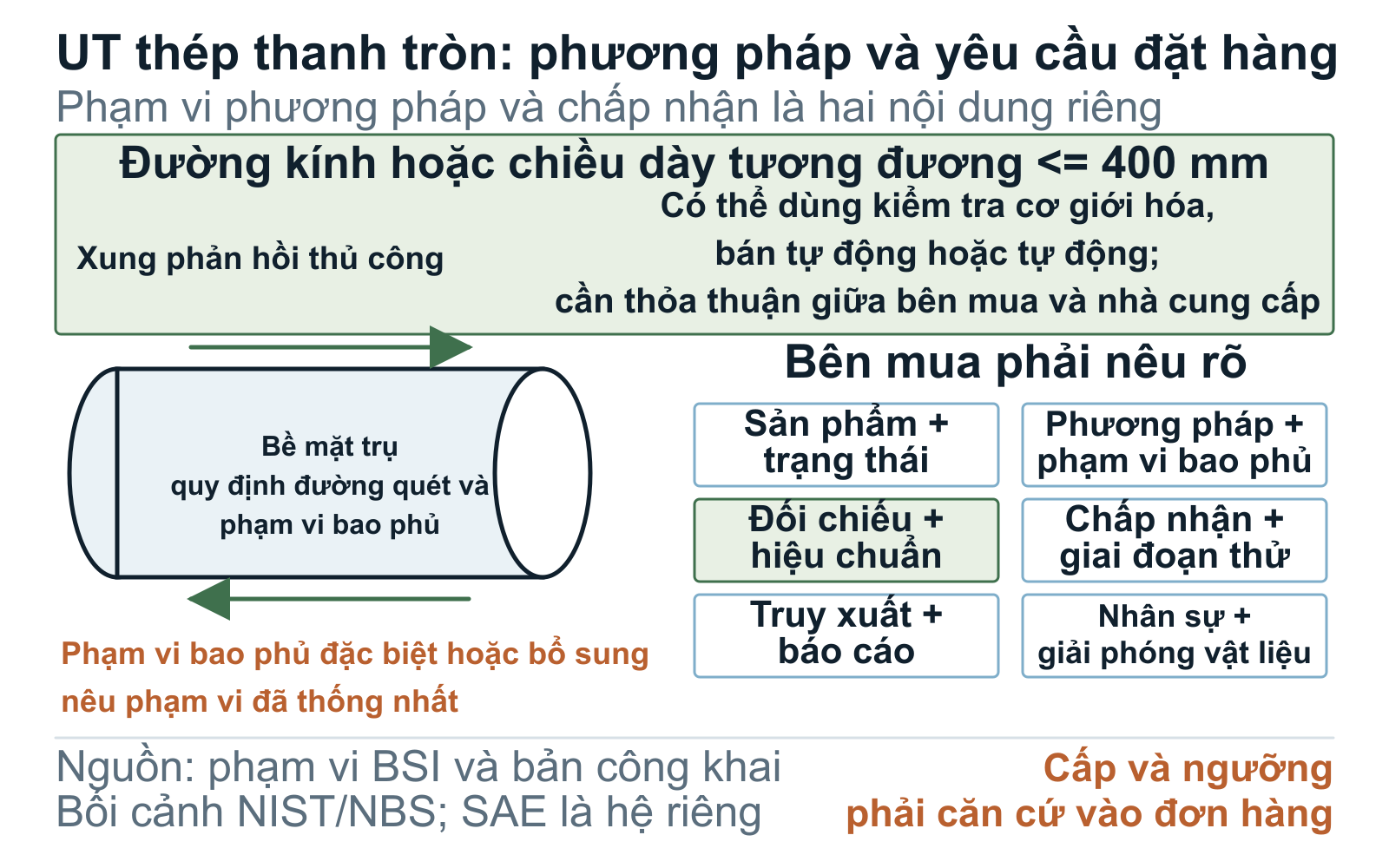

Bắt đầu nội dung yêu cầu UT bằng dạng sản phẩm và trạng thái khi kiểm tra. Xác định các bề mặt có thể tiếp cận, phạm vi kiểm tra và vùng loại trừ, kỹ thuật, cơ sở hiệu chuẩn hoặc tham chiếu và cách kiểm soát độ nhạy. Nêu tiêu chí đánh giá và chấp nhận, ngưỡng ghi nhận nếu được quy định, yêu cầu về nhân sự và kiểm tra thiết bị. Bổ sung nội dung báo cáo cùng cách xử lý các chỉ thị. BS EN 10308 là tiêu chuẩn UT cho thép thanh, nhưng người mua và nhà cung cấp vẫn phải thống nhất các lựa chọn cụ thể của đơn hàng. Không khẳng định UT chứng minh vật liệu hoàn toàn không có khuyết tật. ^[3][4]

Nguồn:[1][3][4]

Ví dụ yêu cầu báo giá

Hạng mục: Thép thanh tròn theo [bảng kê hạng mục của PO và phiên bản sửa đổi]
Tài liệu kiểm tra: ISO 10474 loại [nêu rõ], kết quả thực tế theo yêu cầu đơn hàng, bên phát hành được ủy quyền, thông tin nhận dạng mẻ luyện và lô, cùng danh mục báo cáo liên quan
UT: BS EN 10308 khi áp dụng cho sản phẩm đặt mua; quy trình được phê duyệt phải nêu trạng thái sản phẩm, kỹ thuật, phạm vi kiểm tra, vùng loại trừ, cơ sở tham chiếu, tiêu chí chấp nhận, yêu cầu ghi nhận và các trường dữ liệu của báo cáo
Nhân sự: Năng lực theo ISO 9712 và ủy quyền của người sử dụng lao động cho phương pháp và lĩnh vực được yêu cầu, như quy định trong kế hoạch kiểm tra
Truy xuất: Báo cáo liên kết từng thanh hoặc bó được kiểm tra và từng lô kiểm tra với mẻ luyện, kích thước, trạng thái, dòng hàng trên PO, ký hiệu nhận dạng và dòng hàng trên bảng kê đóng gói cuối cùng
Rà soát: Mẫu báo cáo dự thảo trước khi thử nghiệm; hồ sơ cuối cùng có mục lục và các sai lệch đã xử lý xong tại điểm dừng bắt buộc trước khi xuất hàng
Cho phép xuất hàng: Không xuất hàng cho đến khi người mua chấp thuận bằng văn bản việc bỏ điểm dừng bắt buộc

Nguồn:[1][2][3][4]
