Anforderungen an die Ultraschallprüfung von Rundstahl

Erzeugnis- und Verfahrensbereich für Rundstäbe

Die Ultraschallprüfung (UT) ist ein festgelegtes zerstörungsfreies Prüfverfahren; sie bedeutet nicht, dass das Material angenommen ist. Benennen Sie für jede Bestellung die Erzeugnisform als Rundstab aus umgeformtem Stahl, Nennabmessungen, Liefer- und Oberflächenzustand, Stahlsorte und Produktspezifikation, maßgebende UT-Norm und Ausgabe, Prüfzeitpunkt sowie alle geometrischen Merkmale, die Zugang oder Auswertung einschränken können. Beim Impuls-Echo-Verfahren wird Schall ausgesendet; die empfangenen Signale werden nach einer definierten Prüfanweisung bewertet.

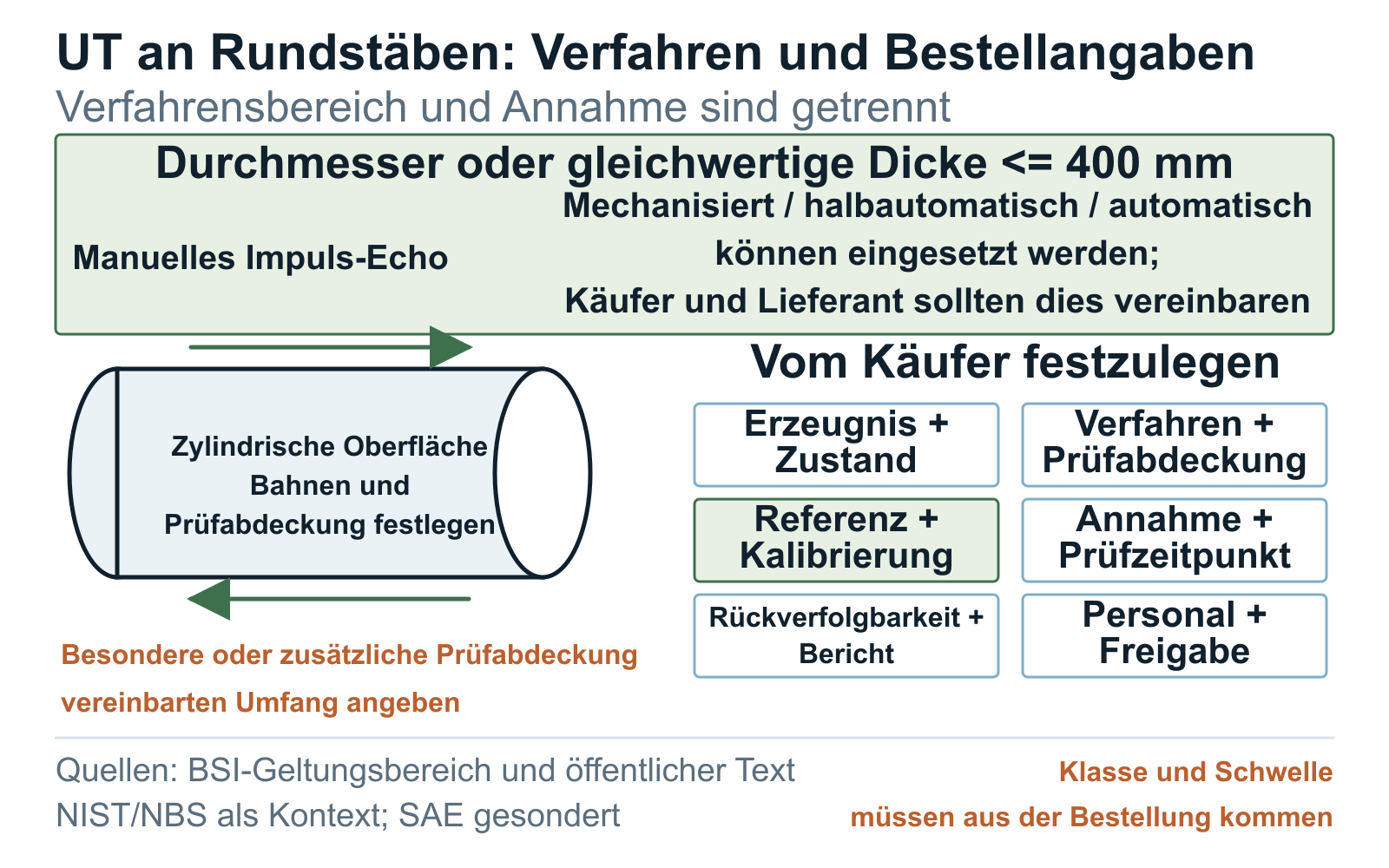

Die offizielle BSI-Seite beschreibt BS EN 10308:2002 als Norm für die manuelle Ultraschallprüfung von Stahlstäben im Impuls-Echo-Verfahren. Ihr Anwendungsbereich umfasst Durchmesser oder äquivalente Dicken bis einschließlich 400 mm. Mechanisierte, halbautomatische oder automatische Techniken können eingesetzt werden, sollten aber zwischen Käufer und Lieferant vereinbart sein. Diese Maßgrenze beschreibt den Anwendungsbereich des Verfahrens. Sie ist weder ein Annahmebereich noch eine Aussage über die Lieferfähigkeit eines Anbieters. Sie bedeutet auch nicht, dass eine einzige Prüfanweisung für jede Stahlsorte, Geometrie, Oberflächenbeschaffenheit und Endanwendung geeignet ist.

Die offizielle Zusammenfassung von SAE AMS2630E beschreibt ein eigenes Impuls-Echo-Verfahren für umgeformte Erzeugnisse über 0,5 Zoll (12,7 mm), einschließlich runder und zylindrischer Erzeugnisse. Diese Größenangabe gehört zum öffentlich beschriebenen SAE-Anwendungsbereich. Die Zusammenfassung nennt weder die Überlappung der Abtastbahnen noch Ungänzenklassen oder Rückweisungsgrenzen und ersetzt nicht die Bestellspezifikation. Wählen Sie das maßgebende Regelwerk anhand von Vertrag und Anwendung, ohne Anwendungsbereiche verschiedener Normen miteinander zu vermischen.

Das Foto veranschaulicht ausschließlich Rundstäbe und deren Oberfläche. Daraus lassen sich weder eine Prüftätigkeit noch ein Prüfergebnis ableiten.

Soll der Rundstab zu einer Kolbenstange verarbeitet werden, legen Sie die UT-Anforderungen zusammen mit den Angaben auf der Anwendungsseite für Hydraulikzylinderstangen fest, damit Erzeugnisform, Querschnitt, Oberflächenbearbeitung, Prüfzeitpunkt und Bauteilbeanspruchung in einer gemeinsamen Beschaffungsentscheidung berücksichtigt werden.

Quellen:[1][2][3]

Prüfabdeckung und Grenzen der Abtastflächen

Die Prüfabdeckung umfasst die untersuchten Flächen, Abtastbahnen, Richtungen und den Prüfumfang einschließlich benannter geometrischer Grenzen oder ausgeschlossener Bereiche. Der öffentlich zugängliche Text von BS EN 10308 beschreibt die manuelle Impuls-Echo-Prüfung von der Zylinderoberfläche aus und nennt Punkte, die Käufer und Lieferant vereinbaren müssen. Die Angebotsanfrage muss die geforderte Flächenabdeckung, Richtungen, den Umgang mit unzugänglichen Bereichen und jede vereinbarte besondere oder zusätzliche Abdeckung benennen. Ein weiteres Prüfverfahren darf daraus nicht ohne Weiteres abgeleitet werden.

Die EN-Datei mit dem Text einzelner Abschnitte ist eine öffentlich zugängliche Kopie von 2002 auf einer nicht offiziellen Website. Sie eignet sich zur vorsichtigen Einordnung von Verfahren und Abtastflächen, jedoch nicht als Grundlage für vertragliche Zitate, kopierte Annahmetabellen oder die Behauptung, die aktuell gültige Ausgabe sei übernommen. Prüfen Sie die lizenzierte Ausgabe und die produktbezogenen Ergänzungen.

Der IET-Fachaufsatz von 1962 ist eine historische Originalarbeit, die zeigt, dass das Abtasten von Rundstäben und die Aufzeichnung der Anzeigenpositionen besondere Verfahren erforderten. Der eingeschränkte öffentliche Zugang erlaubt es nicht, daraus eine aktuelle Prüfanweisung, einen Abtastumfang, eine Personalvorgabe oder eine Annahmeanforderung abzuleiten.

Quellen:[1][2][6]

Referenz- und Kalibrierbasis

Ein Vergleichskörper ist ein definierter Referenzkörper, mit dem gemäß Prüfanweisung und Geräteeinstellung das Signalverhalten eingestellt oder überprüft wird. Kalibrierung bezeichnet hier die dokumentierte Einstellung und Überprüfung nach dieser Anweisung. Weder der Körper noch die Kalibrierung stellen für sich ein Annahmekriterium dar. Benennen Sie die maßgebende Prüfanweisung, die Referenzgrundlage, die Gerätekontrollen, deren Zeitpunkte und das Vorgehen bei Abweichungen.

Der Vergleich des National Bureau of Standards von 1979 dokumentierte Unterschiede zwischen Normen bei Vergleichskörpern, Abtastbedingungen und Funktionsprüfungen. Die NBS-Studie von 1976 untersuchte die Fertigung von Vergleichskörpern, die Homogenität des Materials, die Maßkontrolle, den metallurgischen Zustand und verbleibende Einflüsse. Zusammen erklären die Arbeiten, warum Vergleichskörper und eine konsequent überwachte Kalibrierung die Vergleichbarkeit beeinflussen. ^[4][5]

Diese NBS-Studien sind historische Forschungsarbeiten und keine aktuellen Annahmekriterien für Rundstäbe. Sie legen weder einen einheitlichen Vergleichskörper noch eine bestimmte Empfindlichkeit, Einstellung oder Prüfanweisung fest. Sie begründen, warum diese Angaben eindeutig sein müssen. Maßgebend bleiben die aktuell anwendbare Norm, die freigegebene Prüfanweisung, die Geometrie und der Vertrag.

Quellen:[4][5]

Anzeigen sind keine Annahme­kriterien

Eine Anzeige ist eine Reaktion des Geräts; eine Ungänze unterbricht die Kontinuität des Werkstoffs. Verwenden Sie den Begriff „Fehler“ nur für eine Ungänze, die die maßgebenden Kriterien nicht erfüllt. Die Prüfanweisung legt fest, wie Signale erfasst und bewertet werden. Der Vertrag bestimmt Annahmekriterien, Klasse oder Stufe, die zur Entscheidung über das Los befugte Person und die Registrierregel.

Die nicht offizielle öffentliche Kopie von BS EN 10308 enthält Annahmebestimmungen. Sie wählt jedoch weder die Annahmeklasse des Käufers aus noch gestattet sie die Wiedergabe von Grenzwerten. Die öffentliche Zusammenfassung von SAE AMS2630E legt einen eigenen Erzeugnis- und Verfahrensbereich fest, ohne detaillierte Klassen, Überlappungen oder Rückweisungsgrenzen zu veröffentlichen. Rekonstruieren Sie keine zugangsbeschränkten Tabellen, übernehmen Sie keine Klasse aus einem anderen Regelwerk und leiten Sie keinen Grenzwert aus einer Erläuterung zu Vergleichskörpern ab.

Die geforderte Klasse oder Stufe muss aus der Bestellspezifikation, der Zeichnung, der Produktnorm oder einer freigegebenen Vereinbarung hervorgehen. Es gibt weder eine Annahmestufe noch eine Geräteeinstellung, die für alle Stäbe geeignet ist. Halten Sie fest, wer die Signale bewertet und die Entscheidung über das Material freigibt.

Quellen:[1][2][3][4][5]

Personal, Rückverfolgbarkeit und Prüfbericht

Die Personalqualifikation muss das benannte Qualifikationssystem, die geforderte Funktion, die Verantwortung des Arbeitgebers und die Ausgabe umfassen. Die öffentliche EN-Kopie von 2002 verweist auf ein älteres System. Daraus lassen sich weder ein aktuelles System noch die erforderliche Personalstufe für jeden Anwendungsfall nachweisen. Benennen Sie die aktuelle Anforderung oder verlangen Sie einen Vorschlag zur Freigabe durch den Käufer.

Prüfzeitpunkt und Rückverfolgbarkeit ordnen das Ergebnis eindeutig identifizierbarem Material zu. Geben Sie an, ob die Prüfung vor oder nach einem Arbeitsschritt erfolgt, der Geometrie, Oberfläche oder das innere Signalverhalten beeinflussen kann. Verlangen Sie, dass der Bericht jeden geprüften Stab, jedes Bündel, jede Schmelze oder jedes Los der jeweiligen Bestellposition und dem zugehörigen Zustand zuordnet. Eine Schmelzennummer allein genügt nicht, wenn sich Prüf- und Versandaufzeichnungen nicht mit den freigegebenen Stäben verbinden lassen.

Legen Sie den Berichtsinhalt fest: Materialidentität und Zustand, Norm und Ausgabe, Revisionsstand der Prüfanweisung, Gerät und Referenzgrundlage, Datum und Prüfzeitpunkt, Prüfabdeckung, geforderte Personalnachweise, Ergebnisse, Entscheidung über das Material, Einschränkungen, Bezeugungsstatus und Freigabe. Beschreiben Sie die Rollen der Bezeugenden sachlich, ohne Zertifizierung oder Akkreditierung vorauszusetzen.

Verfolgen Sie bei der Dokumentenprüfung eine Bestellposition durch UT-Bericht, Materialprüfbescheinigung und Packliste. Steht im Bericht lediglich „UT bestanden“, lässt sich das Ergebnis noch nicht mit dem bestellten Prüfumfang abgleichen. Die folgende Checkliste dient als beispielhafte Prüfhilfe. Sie ist weder ein ausgefüllter Prüfbericht noch die Aussage, dass eine Lieferung die Prüfung bestanden hat.

Quellen:[1][2][3][4][5]

Formulierung der Angebotsanfrage und Freigabe

Fassen Sie alle Felder in einer gelenkten Anforderung zusammen und benennen Sie die jeweils maßgebende Unterlage. Diese eigens erstellte Matrix hilft dem Käufer, seine Anforderungen zu prüfen; sie ist keine Normtabelle. Führen Sie Unklarheiten als offene Punkte weiter, bis die freigabeberechtigte Person sie geklärt hat.

Lassen Sie den Lieferanten während der Angebotsphase Norm, Ausgabe, Prüfanweisung, Prüfzeitpunkt, Berichtsformat, Ausschlüsse und Termine bestätigen. Jede Änderung der Norm, Klasse, Vergleichsgrundlage oder des Qualifikationssystems bedarf der schriftlichen Zustimmung. Stimmen Sie den UT-Bericht mit dem MTC-Dokumentenpaket ab.

Auch eine kurze Angebotsanfrage kann Stäbe und Zustand, Verfahren und Ausgabe, Flächen und Prüfumfang, Vergleichs- oder Kalibriergrundlage, Annahmereferenz, Prüfzeitpunkt, Rückverfolgbarkeit, Bericht, Personalnorm, Bezeugungspunkt und freigabeberechtigte Person benennen. Öffentliche Zusammenfassungen geben den lizenzierten, vertraglich maßgebenden Normtext nicht wieder.

Übernehmen Sie die vereinbarten Angaben zu Verfahren, Prüfabdeckung, Kalibrierung, Annahme, Bericht und Bezeugungsrollen in die strukturierte Angebotsanfrage für Stahlstäbe mit Stahlsorte, Abmessungen, Zustand, Menge, Verpackung und Bestimmungsort, statt lediglich den Einzelhinweis „UT erforderlich“ zu senden.

Quellen:[1][2][3][4][5][6]

Erzeugnis: Rundstab aus umgeformtem Stahl, Stahlsorte, Produktnorm und Ausgabe, Durchmesser, Länge, Menge, Lieferzustand und Oberflächenzustand angeben.
UT-Norm und Ausgabe: Maßgebende Norm, vereinbarte Ausgabe, produktbezogene Ergänzung und Revisionsstand der freigegebenen schriftlichen Prüfanweisung angeben.
Verfahren und Prüfabdeckung: Prüfverfahren, Flächen, Abtastbahnen, Richtungen, Umfang, besondere Abdeckung, ausgeschlossene Bereiche und vereinbarte geometrische Grenzen festlegen.
Vergleichs- und Kalibriergrundlage: Freigegebenen Vergleichskörper oder Kalibriergrundlage, Kontrollen der Einstellung, Kontrollzeitpunkte und Vorgehen bei Abweichungen benennen.
Annahmekriterien: Vertragliche Klasse, Stufe oder Regel sowie die zur Entscheidung über eine Anzeige oder Abweichung befugte Person festlegen.
Prüfzeitpunkt und Rückverfolgbarkeit: Prozesszustand bei der Prüfung angeben und verlangen, dass Auftrags-, Material-, Los-, Bündel- und Stabkennungen mit dem Bericht und den Versandunterlagen übereinstimmen.
Bericht und Personal: Norm für die Personalqualifikation, geforderte Berichtsfelder, Einschränkungen, Revisionslenkung, Vorlagefrist und freigabeberechtigte Person festlegen.
Bezeugung und Freigabe: Bezeugungs- oder Haltepunkte, Anmeldefrist, Genehmigungsverfahren für Abweichungen und Versandfreigabe festlegen. Der Lieferant soll die vorgeschlagene Prüfanweisung, Ausschlüsse und Abweichungen bei der kaufmännischen Prüfung vorlegen.

Quellen:[1][2][3][4][5][6]
