Selección de material para barras de molienda

Cómo elegir el material de las barras de molienda en seis pasos

El comprador debe definir primero la línea base del molino y de las barras actuales; después, separar el problema observado, comparar las rutas candidatas de material y tratamiento térmico, fijar los requisitos de inspección, planificar una prueba trazable y convertir la ruta aceptada en una RFQ. Esta secuencia evita tratar el nombre de un grado o un único valor de dureza como una promesa de vida útil.

• Defina la línea base — registre el servicio del molino, las condiciones de alimentación o pulpa, el diámetro y la longitud actuales de la barra, el grado y la condición de suministro si se conocen, la práctica de carga, el intervalo de sustitución y el periodo de observación.
• Clasifique el problema — distinga el desgaste progresivo, las roturas, la flexión, la corrosión visible, los daños de manipulación y el tiempo de parada operativa sin diagnosticar el mecanismo a partir de un solo síntoma.
• Prepare una lista de opciones de material y proceso: compare 65Mn, 40Cr y 42CrMo4 / 4140 según la norma que rige, el tamaño de la sección, la condición de suministro, el proceso de tratamiento térmico y los registros requeridos; no clasifique los grados de acero solo por su nombre.
• Defina los campos de verificación — especifique el método, la escala, la ubicación, la frecuencia y la etapa de la prueba de dureza, además de las dimensiones, la rectitud, el estado superficial, la trazabilidad de colada o lote, el MTC y cualquier otra inspección acordada.
• Planifique una prueba controlada — identifique el lote de prueba, mantenga el periodo operativo tan comparable como sea práctico, registre las desviaciones y defina de antemano los criterios de desgaste, rotura, flexión, parada e inspección.
• Redacte la solicitud de oferta: indique cantidad, diámetro, longitud, opción de material y proceso, condición del material, alcance de ensayos e inspección, marcado, embalaje, destino, condiciones del ensayo y responsables de aprobación.

Para comparar proveedores de cuerpos moledores, utilice la guía de proveedores y ensayos de barras de molienda para concretar una solicitud general de cuerpos moledores en barras de acero, condiciones de servicio del molino, dimensiones, base del ensayo, inspección, embalaje y destino antes de comparar precios.

Fuentes:[2][3][4]

Los datos operativos de referencia

La selección del material carece de una base suficiente mientras no se definan las condiciones de servicio de referencia. Registre las dimensiones y la condición de las barras, el modo de funcionamiento del molino, la alimentación, las prácticas de carga de barras, las condiciones del agua o la pulpa, el intervalo de sustitución y las prácticas de retirada. Añada la pérdida progresiva de diámetro, los daños localizados, las roturas, el doblado, los daños de manipulación y los tiempos de parada. Separe las observaciones medidas, los informes de los operadores y las incógnitas.

Defina la base de comparación antes de evaluar 65Mn, 40Cr o 42CrMo4/4140. Una tasa de desgaste exige una medida de pérdida definida, un denominador como el tiempo o el caudal de material procesado y un periodo de observación. La lista de datos operativos enlazada contiene los campos detallados de recogida de datos que permiten determinar qué evidencias son comparables.

En un experimento de molienda en seco por lotes realizado en 1992 con un molino de barras, la granulometría de alimentación, el diámetro de las barras, la composición de la carga de barras y el tiempo de molienda influyeron en la respuesta de molienda medida. No fue un ensayo de barras JOTAIN, no comparó 65Mn, 40Cr ni 42CrMo4/4140 y no permite predecir el desgaste ni la vida útil. La conclusión útil es más limitada: al interpretar los resultados, los registros del material deben acompañarse de las variables operativas.

Utilice la lista de datos operativos para barras de molienda para reunir las condiciones del molino, las observaciones de desgaste y los datos de entrada del ensayo en un único registro comparable antes de evaluar las opciones de material y proceso.

Fuentes:[3][4]

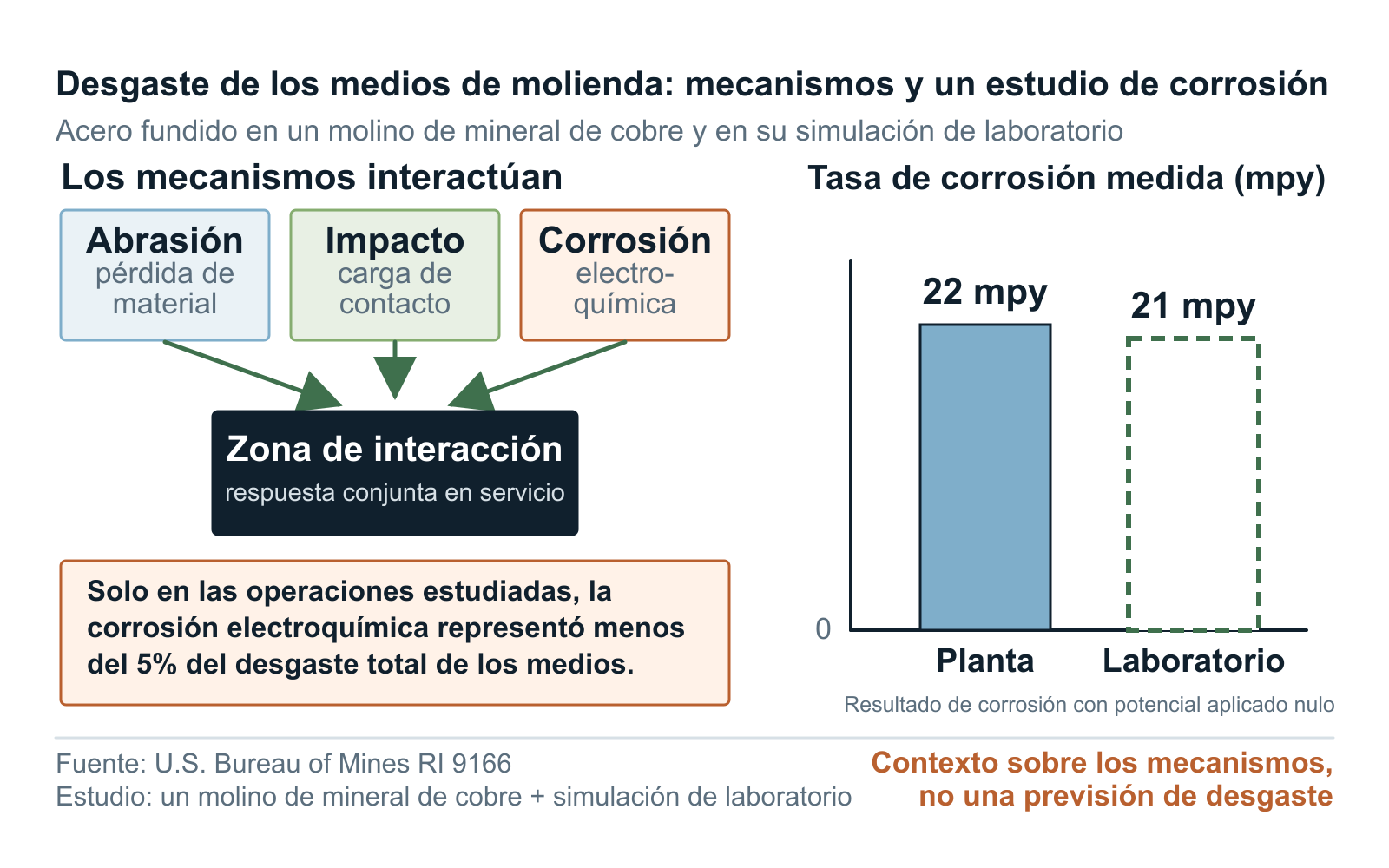

Abrasión, impacto, corrosión e interacción de mecanismos en las barras

La pérdida de material observada no constituye un diagnóstico del mecanismo. La abrasión implica eliminación de material asociada a partículas duras y movimiento relativo. El impacto se refiere a contactos repetidos y a las solicitaciones que pueden provocar deformación o fractura. La corrosión es la pérdida electroquímica de material en el entorno indicado. La interacción significa que un mecanismo puede modificar el resultado conjunto; no permite sumar porcentajes de ensayos no relacionados en un único modelo de desgaste. Una barra puede presentar indicios de varios mecanismos, y el problema predominante puede cambiar con las condiciones de operación.

El informe RI 9166 de la Oficina de Minas de Estados Unidos registró velocidades de corrosión del acero fundido de 22 mils por año en un entorno de servicio de un molino de mineral de cobre y de 21 mils por año en su simulación de laboratorio. Son observaciones de corrosión de ese estudio, no tasas de desgaste total de los cuerpos moledores, comparaciones entre grados de acero ni previsiones de la vida útil de las barras JOTAIN. ^[1]

RI 9166 informó de que la corrosión electroquímica representaba menos del 5% del desgaste total de los cuerpos moledores únicamente en las operaciones estudiadas. Este porcentaje no debe extrapolarse a otros molinos, minerales, composiciones químicas del agua, cuerpos moledores o condiciones de operación, y no demuestra que la corrosión carezca de importancia en otros casos. Utilice el informe para orientar la investigación, no para atribuir una proporción genérica de desgaste a un mecanismo en una nueva solicitud de oferta. ^[1]

Fuentes:[1][2][3]

Fuentes:[1]

Dureza, microestructura, tenacidad y tratamiento térmico.

Trate el proceso de tratamiento térmico y la condición de suministro como requisitos controlados del pedido. Indique la responsabilidad del proceso, la condición final, la escala y el método de dureza que se exijan, la ubicación del ensayo, la frecuencia de muestreo, la etapa de inspección y la base de aceptación que rige. Un valor que no especifique la ubicación o la condición puede ocultar variaciones y no demuestra el comportamiento en servicio de toda la barra.

La microestructura comprende las fases metalúrgicas y la morfología resultantes de la composición y el procesamiento. La tenacidad es la resistencia a la fractura bajo unas condiciones de carga o ensayo especificadas; no es simplemente la inversa de la dureza. El proceso de tratamiento térmico, el tamaño de la sección, la microestructura, la condición residual, el estado superficial, el historial de impactos y el conjunto de defectos pueden influir en cómo debe interpretarse un resultado de dureza. La evidencia aprobada no respalda ninguna conversión de dureza a vida útil ni un objetivo genérico de dureza para estas barras.

ASTM G65 define un método controlado de laboratorio para clasificar materiales metálicos por su resistencia a la abrasión por rayado en condiciones especificadas. El método no reproduce todas las condiciones del proceso, incluidos los impactos o los factores corrosivos. Por tanto, su alcance no permite predecir la resistencia exacta en un entorno concreto. Una clasificación de laboratorio puede formar parte de un conjunto controlado de registros. Por sí sola no permite predecir la vida útil en un molino de barras ni sustituir una comparación en planta basada en condiciones operativas de referencia documentadas.

Fuentes:[1][2]

Compare 65Mn, 40Cr y 42CrMo4/4140 como opciones de material y proceso

Una opción candidata reúne el grado de acero, la norma que lo rige, la condición del material, el proceso de tratamiento térmico, las dimensiones y el conjunto de inspección que se están evaluando. No constituye una recomendación basada únicamente en el nombre del grado. Exija la designación y la norma exactas, la sección, la trazabilidad de colada o lote, el procesamiento previsto, los registros de ensayo acordados, los controles dimensionales y los controles de marcado.

La oferta actual de JOTAIN para 65Mn aporta contexto comercial interno y muestra que el acero 65Mn puede cotizarse para evaluar su uso en barras de molienda. No es una fuente independiente de autoridad técnica ni aporta resultados comparativos de desgaste. Evalúe 40Cr y 42CrMo4/4140 con los mismos campos de evidencia cuando el comprador permita esas opciones. No deduzca que el contenido de aleación, el uso habitual en el mercado o una dureza declarada más alta producirán una mayor vida útil, menos roturas o menos tiempo de parada.

Ninguna de las fuentes aprobadas compara 65Mn, 40Cr y 42CrMo4/4140 en un ensayo controlado de las tres opciones en un molino de barras. Elabore una lista de opciones con las incógnitas claramente señaladas, no declare un ganador. Registre el problema que aborda cada opción, las condiciones que desaconsejan elegirla, los registros necesarios y el resultado del ensayo que justificaría cambiarla. La aceptación final corresponde a los responsables de ingeniería y calidad del comprador.

Fuentes:[1][2][4]

Una prueba controlada en una ventana operativa

Un lote de ensayo controlado es material identificado que se compara durante un periodo operativo y con criterios de evaluación definidos de antemano y documentados. Si persiste la incertidumbre sobre el comportamiento en servicio, utilice un lote de ensayo trazable en lugar de formular una afirmación general de rendimiento. Identifique cada colada o lote, las dimensiones de las barras, su condición de suministro y tras el tratamiento térmico, el marcado, la inspección de referencia y la fecha de instalación o carga. Conserve los registros necesarios para relacionar cada observación con el material realmente utilizado.

Mantenga las condiciones del periodo operativo tan comparables como resulte viable: alimentación, prácticas de carga de barras, programa de funcionamiento del molino, condiciones del agua o la pulpa, producto objetivo, base de observación o de caudal procesado, reglas de retirada de barras y manipulación. Registre todas las desviaciones. Si se utilizan simultáneamente distintas opciones de material y proceso, defina de antemano su identificación y cómo se interpretarán la exposición desigual o la retirada selectiva.

Acuerde las medidas y los criterios de decisión antes de conocer el resultado del ensayo. Defina la medida de desgaste y su denominador. Registre el número y la ubicación de las roturas, el doblado de barras, las acciones de sustitución, las observaciones de superficie y los resultados de inspección. Lleve un registro de las interrupciones operativas y atribuya el tiempo de parada según una regla acordada.

La observación de un caso aislado puede revelar un problema, pero no con qué frecuencia ocurre. Revise los resultados medidos junto con las desviaciones documentadas y exponga por separado cualquier inferencia de ingeniería. El ensayo solo respalda la elección de una opción de material y proceso para las condiciones registradas; no constituye una predicción general de vida útil ni una garantía.

Fuentes:[1][2][3][4]

De la elección del material a la solicitud de oferta

Redacte la solicitud de oferta de modo que otro revisor pueda reconstruir la decisión. Incluya los datos de referencia, la opción de material y proceso propuesta, la norma del grado de acero, las dimensiones, la cantidad, la condición del material, la dureza especificada o la evidencia metalúrgica, los controles dimensionales y de superficie, la trazabilidad, el marcado, el protocolo de ensayo, el embalaje, el destino y los documentos. Identifique la revisión del plano, la especificación o el acuerdo técnico que rige la aceptación.

Utilice los informes MTC y UT para verificar el material de las barras y su inspección. El desgaste, las roturas y la vida útil deben demostrarse mediante un ensayo controlado en el molino del comprador.

Asigne un responsable y una fecha límite a la aprobación de la opción de material y proceso, la inspección, la autorización del ensayo, la gestión de desviaciones y la interpretación final. Incorpore la información de servicio al registro de la colada o del lote. Mantenga las recomendaciones de compra separadas de los resultados de los ensayos. Las fuentes y la fotografía no demuestran que un grado de acero vaya a ofrecer siempre menos desgaste, menos roturas o una mayor vida útil.

SOLICITUD DE OFERTA PARA REVISIÓN DE MATERIAL / ENSAYO DE BARRAS DE MOLIENDA
Molino y servicio: [tipo de molino, longitud útil, mineral/alimentación, húmedo o seco, caudal de material procesado y producto objetivo]
Barras actuales: [grado de acero si se conoce, diámetro, longitud, condición, carga de barras y pauta de sustitución]
Problema observado: [desgaste, rotura, doblado, enredo, tiempo de parada o evaluación de un nuevo proveedor]
Opción propuesta: [grado/norma, diámetro, longitud, tratamiento térmico y condición final]
Inspección: [método y ubicaciones del ensayo de dureza, dimensiones, rectitud, superficie, trazabilidad de colada/lote y certificado]
Cantidad y periodo del ensayo: [cantidad, datos de referencia, transición, periodo de observación y variables operativas que deben registrarse]
Resultados: [base de evaluación del desgaste, rotura, doblado, tiempo de parada, retirada de barras y resultados de inspección]
Embalaje y destino: [atado, marcado, puerto/país y condición de entrega]
Respuesta del proveedor: [opción propuesta, exclusiones, desviaciones, plazo de suministro y apoyo al ensayo]

Fuentes:[1][2][3][4]
