Points clés à retenir
- Fixez la géométrie et l’état des barres, le régime du broyeur, les variables d’alimentation et de charge, la base de comparaison, l’historique des défaillances et la fenêtre d’observation avant de comparer les choix de matériaux.
- Séparez l’abrasion, l’impact, la corrosion et l’interaction ; un taux de perte observé est une mesure et non un diagnostic de mécanisme.
- La dureté n’est pas une prévision complète de l’usure ; interpréter ensemble sa méthode, son emplacement, son état, sa microstructure, sa ténacité et sa charge de service.
- Lorsque les preuves restent incomplètes, comparez un lot d'essai identifié dans la même fenêtre d'exploitation en utilisant l'usure, la casse, la flexion, les temps d'arrêt et les points finaux du processus prédéclarés.
Comment choisir le matériau des barres de broyage en six étapes
L'acheteur doit d'abord définir la base d'exploitation du broyeur et des barres actuelles, puis isoler le problème observé, comparer les filières candidates de matériau et de traitement thermique, fixer les exigences d'inspection, planifier un essai traçable et convertir la filière acceptée en RFQ. Cette séquence évite de traiter un nom de nuance ou une seule valeur de dureté comme une promesse de durée de vie.
- Définissez la base de comparaison — consignez le régime du broyeur, les conditions d'alimentation ou de pulpe, le diamètre et la longueur actuels des barres, la nuance et l'état de livraison s'ils sont connus, la pratique de chargement, l'intervalle de remplacement et la période d'observation.
- Classez le problème — distinguez l'usure progressive, la casse, la flexion, la corrosion visible, les dommages de manutention et les temps d'arrêt, sans diagnostiquer le mécanisme à partir d'un seul symptôme.
- Présélectionnez les filières matière — comparez 65Mn, 40Cr et 42CrMo4 / 4140 selon la norme applicable, la dimension de section, l'état de livraison, la filière de traitement thermique et les preuves requises ; ne classez pas les nuances par leur seul nom.
- Définissez les champs de vérification — précisez la méthode, l'échelle, l'emplacement, la fréquence et l'étape de l'essai de dureté, ainsi que les dimensions, la rectitude, l'état de surface, la traçabilité de coulée ou de lot, le MTC et toute autre inspection convenue.
- Planifiez un essai contrôlé — identifiez le lot d'essai, maintenez une période d'exploitation aussi comparable que possible, consignez les écarts et définissez à l'avance les critères d'usure, de casse, de flexion, d'arrêt et d'inspection.
- Rédigez la RFQ — indiquez la quantité, le diamètre, la longueur, la filière matière, l'état de livraison, le périmètre des essais et de l'inspection, le marquage, l'emballage, la destination, les conditions de l'essai et les responsables de l'approbation.
Commencez par la base de référence opérationnelle
Une décision importante est sous-déterminée jusqu’à ce que la référence du service soit définie. Enregistrez les dimensions et l'état des tiges, le mode de broyage, l'alimentation, la pratique de charge, le contexte de l'eau ou du lisier, l'intervalle de remplacement et la pratique d'élimination. Ajoutez à cela une perte progressive de diamètre, des dommages localisés, des cassures, des flexions, des dommages liés à la manipulation et des temps d'arrêt. Séparez les observations mesurées, les rapports des opérateurs et les inconnues.
Définissez la base de comparaison avant d’examiner 65Mn, 40Cr ou 42CrMo4/4140. Un taux d'usure nécessite une mesure de perte déclarée, un dénominateur tel que le temps ou le débit et une fenêtre d'observation. La liste de contrôle des données d'exploitation liées possède les champs d'admission détaillés ; ce guide les utilise pour décider quelles preuves sont comparables.
Dans une expérience de broyeur à barres par lots secs en 1992, la taille de l'alimentation, le diamètre de la tige, la composition de la charge et le temps de broyage ont affecté la réponse de broyage mesurée. L'expérience n'était pas un essai avec une tige JOTAIN, ne comparait pas 65Mn, 40Cr ou 42CrMo4/4140 et ne pouvait pas prédire l'usure ou la durée de vie. Sa leçon utile est plus étroite : les variables opérationnelles ont leur place à côté des enregistrements matériels chaque fois que les résultats sont interprétés.
Séparer l'abrasion, l'impact, la corrosion et l'interaction
La perte matérielle observée ne constitue pas un diagnostic de mécanisme. L'abrasion implique l'enlèvement de matière associée aux particules dures et au mouvement relatif. L'impact concerne les contacts répétés et la demande de déformation ou de fracture qui en résulte. La corrosion est une perte de matière électrochimique dans l'environnement indiqué. L'interaction signifie qu'un mécanisme peut modifier le résultat combiné ; il ne permet pas d'ajouter des pourcentages provenant de tests non liés dans un modèle d'usure universelle. Une tige peut montrer des signaux mixtes et la préoccupation dominante peut changer en fonction des conditions d'exploitation.

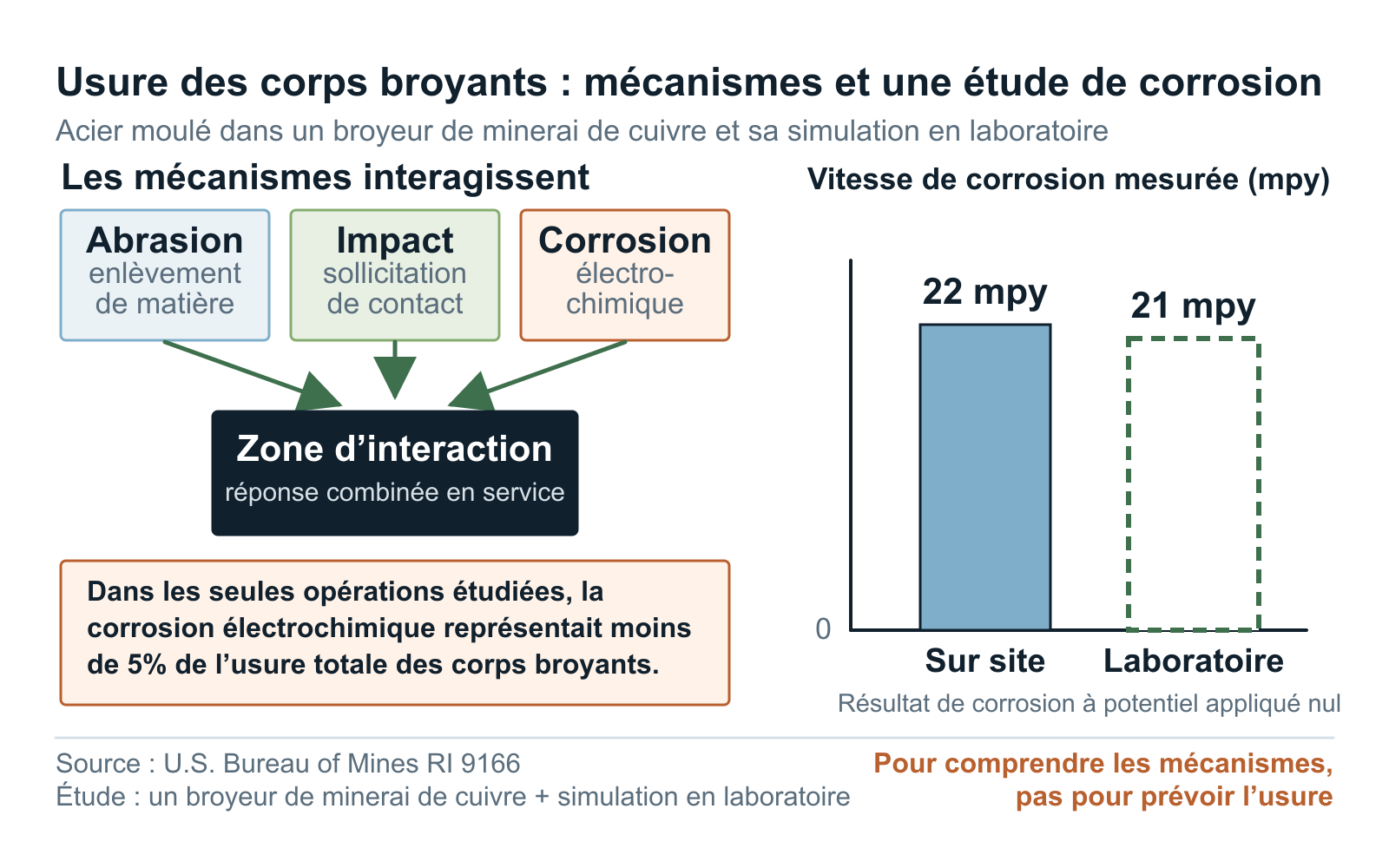

Le Bureau américain des mines RI 9166 a signalé des taux de corrosion de l'acier moulé de 22 mils par an dans l'environnement d'une usine de cuivre et de 21 mils par an dans sa simulation en laboratoire. Il s'agit d'observations de taux de corrosion issues de cette étude, et non de taux d'usure totaux des agents de broyage, de comparaisons de nuances ou de prévisions de durée de vie des tiges JOTAIN.
RI 9166 a indiqué que la corrosion électrochimique représentait moins de 5 % de l'usure totale des supports uniquement dans les opérations étudiées. Le pourcentage ne doit pas être généralisé à d’autres broyeurs, minerais, produits chimiques de l’eau, milieux ou conditions d’exploitation, et il ne montre pas que la corrosion est sans importance ailleurs. Utilisez le rapport pour encadrer l'enquête, et non pour attribuer un partage de mécanisme générique à une nouvelle demande d'offre.
| Signal de service observé | Mécanisme pour enquêter (et non pour diagnostiquer) | Variables de fonctionnement à conserver ou à enregistrer | Preuve de matériau/état demandée | Point de terminaison de l'essai | Résultat qui modifierait le processus |
|---|---|---|---|---|---|
| Perte progressive de diamètre | Abrasion, corrosion et interaction ; ne diagnostiquez pas uniquement la perte | Alimentation, charge, durée, débit, contexte de l'eau ou du lisier et pratique d'élimination | Identité de la coulée ou du lot, norme de nuance, état, méthode et emplacement de dureté, et preuves de microstructure si convenu | Mesure de perte comparable avec le même dénominateur et la même fenêtre d'exploitation | Preuve traçable qu'un candidat modifie le résultat de la perte prédéclarée après l'examen des écarts d'exploitation |
| Rupture | Impact, fracture, dommages préexistants et mécanismes mixtes | Pratique de charge, événements d'alimentation, manipulation, dimensions des tiges et emplacement de rupture | État, traçabilité, contexte de ténacité, résultats de surface et enregistrements de fractures | Nombre de bris, emplacement, enregistrement des fractures et écarts de processus | Un schéma de rupture lié au processus qui persiste après la manipulation et les événements d'exploitation sont examinés |
| Pliage | Chemin de charge, manipulation, état dimensionnel et perturbation du fonctionnement | Pratiques de chargement et de retrait, géométrie des tiges, événements de l'usine et gestion du stockage | Rectitude, dimensions, état, identité et étape d'inspection | Observations de flexion enregistrées liées au lot et à l'événement d'exploitation | Un modèle lié à un lot qui persiste après la vérification de la géométrie, de la manipulation et de l'événement d'usinage |
| Preuve visible de corrosion | Interaction corrosion et abrasion-corrosion | Contexte chimique de l'eau, exposition aux temps d'arrêt, minerai, nettoyage et stockage | État de surface, identité et observations environnementales documentées | Enregistrement de l'état avant et après la fenêtre d'essai comparable | Preuve de réponse environnementale qui change si le tracé candidat reste ou non à l'étude |
| Perte mitigée ou incertaine | Mécanismes multiples ; garder le diagnostic ouvert | Toutes les variables modifiées de processus, d'alimentation, de charge et de manipulation | Package complet de processus et d'inspection du candidat | Usure, casse, flexion, temps d'arrêt et résultats opérationnels prédéfinis | Preuves qui résolvent suffisamment l'incertitude du mécanisme pour conserver, réviser ou supprimer une route candidate |
La matrice organise les preuves d’enquête et de procès. Il ne fournit aucun classement, valeur de propriété, seuil d’acceptation ou estimation de la durée de vie.
Sources :[1]
Contrôlez la dureté, la microstructure et la ténacité grâce à la vérification du traitement thermique
Traitez le cycle de traitement thermique et l'état fourni comme des champs d'ordre contrôlé. Indiquer la responsabilité du processus, l'état final, toute échelle et méthode de dureté requise, l'emplacement des tests, la fréquence d'échantillonnage, l'étape d'inspection et la base d'acceptation régissante. Une valeur sans emplacement ni condition peut masquer une variation et ne peut pas établir une réponse de service complète.
La microstructure désigne les phases métallurgiques et la morphologie produites par la composition et le traitement. La ténacité désigne la résistance à la rupture dans un contexte de chargement ou de test indiqué ; ce n'est pas simplement l'inverse de la dureté. Le mode de traitement thermique, la taille de la section, la microstructure, l'état résiduel, l'état de surface, l'historique des impacts et la population de défauts peuvent tous affecter la manière dont un résultat de dureté doit être interprété. Les preuves approuvées ne soutiennent aucune conversion de la dureté en durée de vie ni aucun objectif de dureté générique pour ces tiges.
ASTM G65 définit une méthode contrôlée de grattage-abrasion en laboratoire destinée à classer les matériaux métalliques dans des conditions spécifiées. Sa portée officielle est utile car elle indique également la limite du transfert : la procédure ne duplique pas toutes les conditions du processus, y compris les éléments d'impact ou corrosifs, et ne doit pas prédire la résistance exacte dans un environnement spécifique. Un classement en laboratoire peut étayer un ensemble de preuves contrôlées, mais il ne prédit pas à lui seul la durée de vie d'une usine à barres et ne peut pas remplacer une comparaison sur le terrain dans le cadre d'une base de référence d'exploitation documentée.
Comparez 65Mn, 40Cr et 42CrMo4/4140 comme voies candidates
Un processus candidat est une nuance, une norme de contrôle, un état, un cycle de traitement thermique, des dimensions et un ensemble d'inspection en cours d'examen. Il ne s’agit pas uniquement d’une recommandation par nom de nuance. Exiger la désignation exacte et la traçabilité des normes, sections, coulées ou lots, le traitement prévu, les enregistrements de tests convenus, les contrôles dimensionnels et les contrôles de marquage.
La filière produit actuelle de JOTAIN pour le 65Mn constitue un contexte commercial interne montrant que le 65Mn peut faire l'objet d'une offre lors de l'examen de barres de broyage. Elle ne constitue pas une autorité indépendante et ne fournit aucun résultat comparatif d'usure. Examinez le 40Cr et le 42CrMo4/4140 selon les mêmes éléments de preuve lorsque l'acheteur autorise ces options. Ne déduisez pas que la teneur en éléments d'alliage, un usage courant sur le marché ou une dureté déclarée plus élevée entraîne automatiquement une durée de vie supérieure, moins de ruptures ou moins de temps d'arrêt.
Aucune source approuvée ne compare 65Mn, 40Cr et 42CrMo4/4140 dans un essai contrôlé de broyeur à barres à trois voies. Produisez une liste restreinte avec des inconnues explicites, pas un gagnant. Enregistrez la préoccupation abordée par chaque processus, les contre-conditions, les preuves requises et le résultat du procès qui modifierait le processus. Les autorités d'ingénierie et de qualité de l'acheteur sont propriétaires de la réception finale.
Concevoir un essai contrôlé dans la même fenêtre opérationnelle
Un lot d'essai contrôlé est un matériau identifié comparé dans le cadre d'une fenêtre d'exploitation et de paramètres prédéfinis et documentés. En cas d'incertitude concernant le service, JOTAIN recommande un lot d'essai traçable plutôt qu'une réclamation de performance générale. Identifiez chaque coulée ou lot, les dimensions des tiges, l'état fourni et traité thermiquement, le marquage, l'inspection de base et la date d'installation ou de charge. Conservez les enregistrements nécessaires pour relier chaque observation au matériel réellement utilisé.
Maintenez la fenêtre d’exploitation aussi comparable que possible : alimentation, pratique de charge, programme du broyeur, eau ou pulpe, produit visé, base d’observation ou de débit, règles de retrait et manutention. Consignez chaque écart. Si les variantes sont testées ensemble, définissez à l’avance l’identification et la manière d’interpréter une exposition inégale ou un retrait sélectif.
Prédéclarez les points de terminaison avant de voir le résultat. Utilisez une mesure d'usure et un dénominateur définis, un nombre de bris et un enregistrement de localisation, des observations de flexion, des actions de remplacement, des temps d'arrêt attribuables selon une règle convenue, des interruptions opérationnelles, des observations de surface et des résultats d'inspection. Une observation de cas ponctuelle peut identifier un problème mais pas sa prévalence. Examinez le résultat sous forme de résultats mesurés et d'écarts documentés, puis indiquez toute inférence technique séparément. L'essai prend en charge une décision de processus uniquement pour ses conditions enregistrées et ne devient pas une prévision ou une garantie générale de durée de vie.
Convertir la décision en demande de prix et en plan d'inspection
Rédigez la demande de prix afin qu'un autre examinateur puisse reconstituer la décision. Incluez la référence, le processus candidat, la norme de nuance, les dimensions, la quantité, l'état, la dureté définie ou les preuves métallurgiques, les contrôles dimensionnels et de surface, la traçabilité, le marquage, le protocole d'essai, l'emballage, la destination et les documents. Nommez le dessin, la spécification ou la révision de l’accord technique contrôlant l’acceptation.
Recommandation de contrôle de l'acheteur : les rapports MTC et UT sont des preuves de matériaux et d'inspection contrôlées par l'acheteur, mais ne remplacent pas le calcul de conception spécifique à l'application, l'approbation d'aptitude au service, la validation des performances sur le terrain ou la preuve de la durée de vie/performance d'usure de l'usine. Liez la demande d'offre aux guides d'autorité UT dédiés au certificat de matériau et aux barres rondes et nommez le propriétaire de l'approbation.
Attribuez des propriétaires et un calendrier. Indiquer qui approuve les processus alternatifs, les plans d'inspection, les versions d'essai, les écarts et l'interprétation finale ; quand les enregistrements sources doivent être rendus publics ; et comment les commentaires sur le service reviennent à l'enregistrement de la coulée ou du lot. Une recommandation d’acheteur doit rester étiquetée comme telle. Cette chaîne de preuves rend l’examen du devis et de l’essai vérifiable tout en préservant la limitation centrale : ni l'ensemble source ni la photographie n'établissent la supériorité universelle de la nuance, la réduction de l'usure, les performances de rupture ou la durée de vie.
Questions de l'acheteur sur la sélection des matériaux de la barre de broyage
Le 65Mn, le 40Cr ou le 42CrMo4 / 4140 est-il le meilleur matériau pour les barres de broyage ?
Aucune nuance n'est la meilleure pour tous les broyeurs à barres. Comparez chaque filière à dimensions de barre, conditions du broyeur et d'alimentation et historique d'usure et de défaillance identiques, puis selon la vérification du traitement thermique et de la dureté, le contexte de ténacité, le périmètre d'inspection et les critères d'essai. Un essai contrôlé dans des conditions comparables apporte une preuve plus solide que le seul nom de nuance ou la dureté maximale.
Comment les acheteurs devraient-ils choisir le matériau des barres de broyage ?
Corrigez la géométrie et l'état des tiges, les conditions de broyage et d'alimentation, la pratique de charge, la fenêtre d'observation, la mesure et le dénominateur d'usure, l'historique de rupture et de pliage, les actions de remplacement, la base des temps d'arrêt, les enregistrements d'inspection et les variables de fonctionnement modifiées. Sans cette base de référence, une comparaison de nuances n’est pas contrôlée.
La dureté ou la norme ASTM G65 peuvent-elles prédire la durée de vie des barres de broyage ?
Non. La dureté nécessite une méthode, une échelle, un emplacement et une condition nommés et doit être lue avec la microstructure, la ténacité, le traitement et la charge de service. ASTM G65 classe la résistance aux rayures et à l'abrasion dans des conditions de laboratoire spécifiées ; il ne reproduit pas l'impact, la corrosion ou le service exact du moulin.
Que signifient les observations de 22 et 21 mils par an ?
Il s'agit des taux de corrosion de l'acier moulé rapportés par le RI 9166 pour un environnement de terrain d'une usine de cuivre et sa simulation en laboratoire. Il ne s'agit pas d'une usure totale du fluide, d'une comparaison entre le 65Mn et un acier allié, d'une preuve que le laboratoire reproduit chaque état de l'usine ou d'une prévision de la durée de vie des barres.
Comment juger un essai de barre de broyage ?
Identifiez le matériau d'essai, maintenez des conditions de fonctionnement comparables, enregistrez les écarts et prédéclarez les points finaux d'usure, de casse, de flexion, de temps d'arrêt, de fonctionnement et d'inspection. Interprétez les résultats mesurés séparément des observations de cas et des déductions techniques, et limitez la décision aux conditions d'essai documentées.
Quelles spécifications un acheteur de barres de broyage doit-il inclure dans une RFQ ?
Indiquez le régime du broyeur, le diamètre et la longueur actuels des barres, la quantité, la nuance et l'état de livraison s'ils sont connus, le contexte d'alimentation ou de pulpe, l'historique d'usure, de casse et de flexion, l'intervalle de remplacement, la méthode et la cible de dureté, les dimensions, l'inspection et la traçabilité, le marquage, l'emballage, la destination et les conditions de l'essai contrôlé. Séparez les observations de service des exigences contractuelles de la commande.
Liste de contrôle de la demande de prix pour la sélection des matériaux des barres de broyage
- Référence de base de fonctionnement, mode de broyage, description de l'alimentation, pratique de charge et variables modifiées
- Diamètre actuel de la tige, longueur, nuance et état si connus, règle de remplacement et fenêtre d'observation
- Mesure d'usure et dénominateur définis ainsi que enregistrements de casse, de flexion, de temps d'arrêt et de manipulation
- Norme de nuance candidate, désignation exacte, section, état de livraison et voie de traitement thermique
- Méthode de dureté, échelle, emplacement et stade ainsi que d'autres preuves uniquement lorsque cela est défini contractuellement
- Traçabilité de la coulée ou des lots, marquage, dimensions, surface, MTC et exigences UT convenues
- Protocole d'essai contrôlé, fenêtre d'exploitation comparable, points finaux, journal des écarts et propriétaires d'approbation
- Quantité, emballage, destination, révision du dessin ou des spécifications et calendrier des commentaires
Références
- Bureau américain des mines RI 9166 : Détermination des taux de corrosion dans les environnements de broyage de minerai industriel
Prise en charge :Fournit des recherches gouvernementales originales sur le terrain et en laboratoire soutenant le cadre du mécanisme d'abrasion, d'impact, de corrosion et d'interaction et la comparaison de portée 22/21 mpy.
Limite :Une enquête dans une usine de cuivre n'établit pas d'usure totale, de partage de mécanisme universel, de classement de nuance ou de performance du produit JOTAIN.
- ASTM G65-16(2021) Méthode d'essai standard pour mesurer l'abrasion à l'aide de l'appareil à sable sec/roue en caoutchouc
Prise en charge :Définit les tests contrôlés de grattage-abrasion en laboratoire destinés à classer les matériaux métalliques dans un ensemble spécifié de conditions.
Limite :La portée publique ne prend pas en charge les détails de procédure copiés, les limites d'acceptation, la résistance de champ exacte ou une prédiction de la durée de vie du broyeur à barres.
- Effets de la taille de l'alimentation du broyeur et des charges des barres sur les performances de broyage
Prise en charge :Fournit des recherches originales sur lots secs montrant que la taille de l'alimentation, le diamètre de la tige, la composition de la charge et le temps de broyage sont importants pour l'interprétation de la réponse du broyage.
Limite :Il ne s’agissait pas d’un essai d’usure, ne comparait pas les choix des matériaux JOTAIN et ne peut pas soutenir une réutilisation numérique de l’usure ou une allégation de durée de vie.
- Route de produit commercial de barre de broyage JOTAIN 65Mn
Prise en charge :Établit le contexte commercial interne actuel pour inclure une filière 65Mn dans l'examen de l'approvisionnement en barres de broyage d'un acheteur.
Limite :Cette page produit appartenant au site ne constitue pas une autorité technique externe et ne fournit aucune comparaison contrôlée, résultat d'usure ou preuve de durée de vie.
Note de révision :Le parcours de sélection de l'acheteur et les questions de RFQ ont été précisés le 2026-08-05, tout en conservant les limites de preuve de RI 9166, ASTM G65, de l'étude d'exploitation et des données produit internes ; aucune affirmation universelle sur la nuance, la dureté, l'usure, la casse ou la durée de vie n'a été ajoutée.
