Werkstoffauswahl für Mahlstäbe

Werkstoff für Mahlstäbe in sechs Schritten auswählen

Ein Käufer sollte zuerst die Betriebsbasis der Mühle und der aktuellen Mahlstäbe festlegen, dann das beobachtete Problem trennen, mögliche Werkstoff- und Wärmebehandlungsrouten vergleichen, Prüfanforderungen bestimmen, einen rückverfolgbaren Versuch planen und die akzeptierte Route in eine RFQ überführen. So wird vermieden, dass ein Gütename oder ein einzelner Härtewert als Lebensdauerversprechen behandelt wird.

• Definieren Sie die Ausgangsbasis — erfassen Sie Mühlenbetrieb, Aufgabe- oder Schlammbedingungen, aktuellen Stabdurchmesser und aktuelle Länge, Güte und Lieferzustand soweit bekannt, Beschickungspraxis, Wechselintervall und Beobachtungszeitraum.
• Klassifizieren Sie das Problem — unterscheiden Sie fortschreitenden Verschleiß, Bruch, Verbiegung, sichtbare Korrosion, Handhabungsschäden und Betriebsstillstand, ohne den Mechanismus aus einem einzelnen Symptom abzuleiten.
• Nehmen Sie Werkstoff- und Prozessvarianten in die engere Auswahl — vergleichen Sie 65Mn, 40Cr und 42CrMo4 / 4140 anhand der maßgeblichen Norm, der Querschnittsabmessungen, des Lieferzustands, des Wärmebehandlungswegs und der erforderlichen Aufzeichnungen; ordnen Sie Stahlgüten nicht allein nach ihrem Namen ein.
• Legen Sie die Prüffelder fest — definieren Sie Härteprüfverfahren, Skala, Messstelle, Häufigkeit und Prüfstadium sowie Abmessungen, Geradheit, Oberflächenzustand, Schmelzen- oder Chargenrückverfolgbarkeit, MTC und weitere vereinbarte Prüfungen.
• Planen Sie einen kontrollierten Versuch — kennzeichnen Sie die Versuchscharge, halten Sie das Betriebsfenster so weit wie praktisch möglich vergleichbar, dokumentieren Sie Abweichungen und legen Sie die Kriterien für Verschleiß, Bruch, Verbiegung, Stillstand und Prüfung vorab fest.
• Formulieren Sie die Anfrage — nennen Sie Menge, Durchmesser, Länge, Werkstoff- und Prozessvariante, Werkstoffzustand, Versuchs- und Prüfumfang, Kennzeichnung, Verpackung, Bestimmungsort, Versuchsbedingungen und Freigabeverantwortliche.

Für südafrikanische Einkäufer, die Mahlkörperlieferanten vergleichen: Nutzen Sie den Leitfaden zu Mahlstablieferanten und Versuchen zur Eingrenzung einer allgemeinen Mahlkörperanfrage auf Stahlstäbe, Mühleneinsatz, Abmessungen, Versuchsbasis, Prüfung, Verpackung und Bestimmungsort vor dem Preisvergleich.

Quellen:[2][3][4]

Die betrieblichen Ausgangsdaten

Die Werkstoffentscheidung ist noch nicht ausreichend begründet, solange die betrieblichen Ausgangsbedingungen nicht festgelegt sind. Erfassen Sie Stababmessungen und -zustand, Mühlenbetriebsart, Aufgabegut, Stabnachfüllpraxis, Wasser- oder Trübenbedingungen, Austauschintervalle und Entnahmepraxis. Ergänzen Sie fortschreitenden Durchmesserverlust, lokale Schäden, Brüche, Verbiegungen, Handhabungsschäden und Stillstandszeiten. Trennen Sie gemessene Beobachtungen, Bedienerberichte und offene Punkte.

Definieren Sie die Vergleichsbasis, bevor Sie 65Mn, 40Cr oder 42CrMo4/4140 überprüfen. Für eine Verschleißrate sind ein angegebenes Verlustmaß, ein Nenner wie Zeit oder Durchsatz und ein Beobachtungsfenster erforderlich. Die verlinkte Betriebsdaten-Checkliste enthält die detaillierten Aufnahmefelder, anhand derer entschieden wird, welche Nachweise vergleichbar sind.

Bei einem 1992 durchgeführten Versuch mit einer chargenweise betriebenen Trocken-Stabmühle beeinflussten Aufgabekorngröße, Stabdurchmesser, Zusammensetzung der Stabfüllung und Mahldauer das gemessene Mahlergebnis. Es handelte sich nicht um einen Versuch mit JOTAIN-Mahlstäben; 65Mn, 40Cr oder 42CrMo4/4140 wurden nicht verglichen, und der Versuch erlaubt keine Verschleiß- oder Standzeitprognose. Die nutzbare Aussage ist enger begrenzt: Bei der Ergebnisbewertung sind Betriebsparameter gemeinsam mit den Werkstoffunterlagen zu betrachten.

Benutzen Sie die Checkliste der Betriebsdaten für Mahlstäbe zur Erfassung von Mühlenbedingungen, Verschleißbeobachtungen und Versuchsdaten in einem gemeinsamen, vergleichbaren Datensatz vor der Bewertung der Werkstoff- und Prozessvarianten.

Quellen:[3][4]

Abrasivverschleiß, Stoßbeanspruchung, Korrosion und Wechselwirkungen beim Mahlstabverschleiß

Beobachteter Werkstoffverlust ist noch keine Diagnose des Mechanismus. Abrasivverschleiß ist Materialabtrag durch harte Partikel und Relativbewegung. Stoßbeanspruchung umfasst wiederholte Kontakte und daraus entstehende Belastungen, die zu Verformung oder Bruch führen können. Korrosion ist elektrochemischer Werkstoffverlust in der angegebenen Umgebung. Wechselwirkung bedeutet, dass ein Mechanismus das Gesamtergebnis verändern kann; daraus folgt keine Berechtigung, Prozentwerte aus nicht zusammengehörigen Versuchen zu einem einzigen Verschleißmodell zu addieren. Ein Stab kann Anzeichen mehrerer Mechanismen zeigen, und das vorherrschende Problem kann sich mit den Betriebsbedingungen ändern.

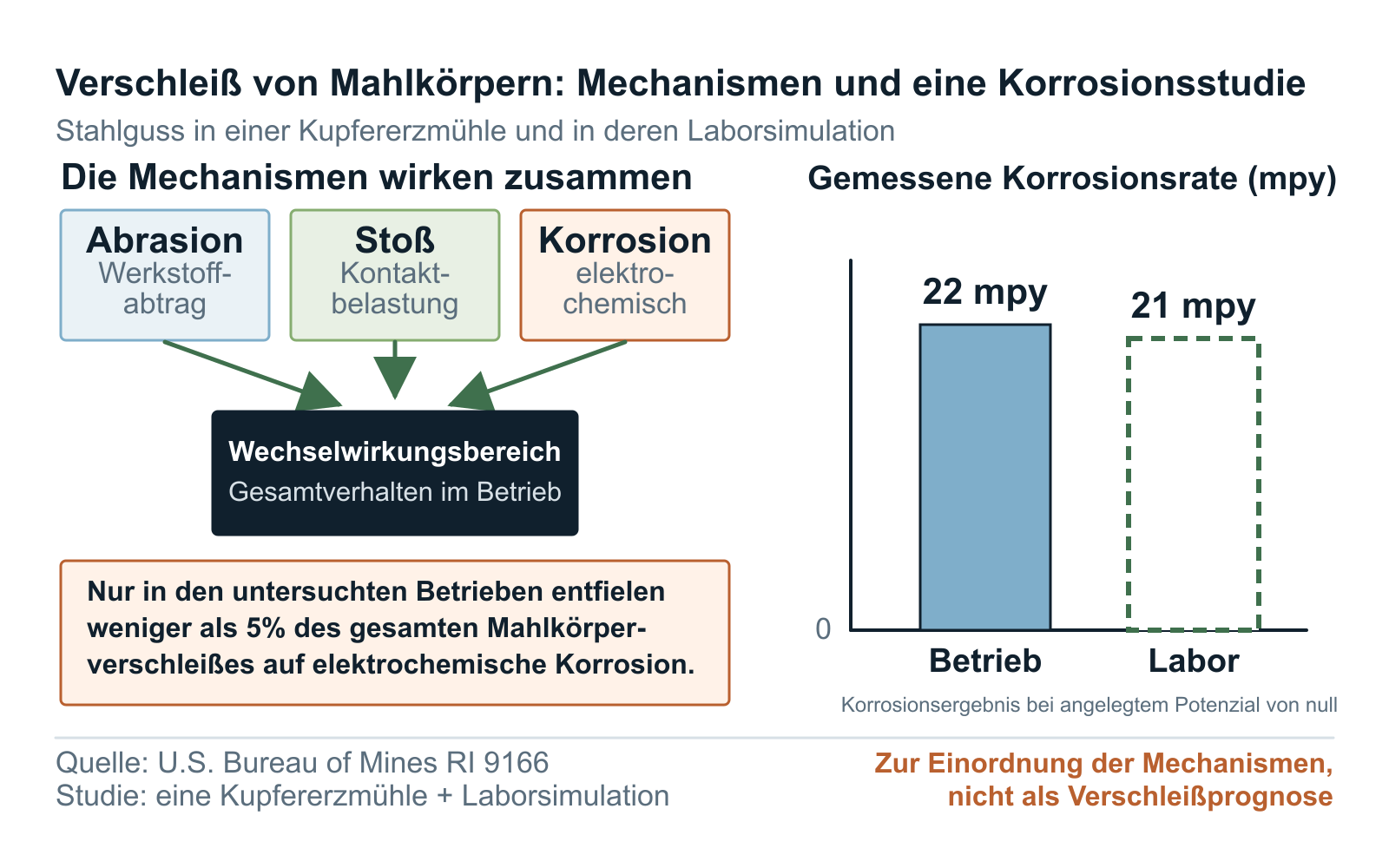

Der Bericht RI 9166 des U.S. Bureau of Mines nennt Korrosionsraten von Stahlguss von 22 mil pro Jahr in einer bestimmten Betriebsumgebung einer Kupfererzmühle und 21 mil pro Jahr in deren Laborsimulation. Dies sind Korrosionsbeobachtungen aus dieser Studie, keine Gesamtverschleißraten von Mahlkörpern, Gütevergleiche oder Prognosen zur Standzeit von JOTAIN-Mahlstäben. ^[1]

RI 9166 berichtete, dass elektrochemische Korrosion weniger als 5% des gesamten Mahlkörperverschleißes ausmachte, und zwar nur in den untersuchten Betrieben. Dieser Anteil darf nicht auf andere Mühlen, Erze, Wasserzusammensetzungen, Mahlkörper oder Betriebsbedingungen übertragen werden; er zeigt auch nicht, dass Korrosion andernorts unbedeutend ist. Nutzen Sie den Bericht zur Planung der Untersuchung, nicht um einer neuen Anfrage einen pauschalen Verschleißanteil für einen Mechanismus zuzuordnen. ^[1]

Quellen:[1][2][3]

Quellen:[1]

Härte, Mikrostruktur, Zähigkeit und Wärmebehandlung

Behandeln Sie Wärmebehandlungsweg und Lieferzustand als kontrollierte Auftragsvorgaben. Geben Sie Prozessverantwortung, Endzustand, gegebenenfalls geforderte Härteskala und Härteprüfverfahren, Messstelle, Probenahmehäufigkeit, Prüfstadium und maßgebliche Abnahmegrundlage an. Ein Wert ohne Messstelle oder Werkstoffzustand kann Unterschiede verdecken und belegt nicht das Einsatzverhalten des gesamten Stabs.

Das Gefüge umfasst die metallurgischen Phasen und ihre Morphologie, die durch Zusammensetzung und Verarbeitung entstehen. Zähigkeit bezeichnet den Widerstand gegen Bruch unter angegebenen Belastungs- oder Prüfbedingungen; sie ist nicht einfach der Kehrwert der Härte. Wärmebehandlungsweg, Querschnittsabmessungen, Gefüge, verbleibender Werkstoffzustand, Oberflächenzustand, bisherige Stoßbeanspruchung und vorhandene Fehlstellen können die Interpretation eines Härteergebnisses beeinflussen. Die freigegebenen Nachweise stützen weder eine Umrechnung von Härte in Standzeit noch einen pauschalen Härtezielwert für diese Stäbe.

ASTM G65 legt ein kontrolliertes Laborverfahren für ritzenden Abrasivverschleiß fest, mit dem metallische Werkstoffe unter definierten Bedingungen vergleichend eingestuft werden. Das Verfahren bildet nicht sämtliche Prozessbedingungen nach, darunter Stoßbeanspruchung oder korrosive Einflüsse. Sein Geltungsbereich erlaubt daher keine Vorhersage der genauen Beständigkeit in einer bestimmten Umgebung. Eine Laboreinstufung kann zu einem kontrollierten Nachweispaket beitragen. Für sich allein kann sie weder die Standzeit im Stabmühlenbetrieb vorhersagen noch einen Betriebsvergleich auf dokumentierter Ausgangsbasis ersetzen.

Quellen:[1][2]

Vergleichen Sie 65Mn, 40Cr und 42CrMo4/4140 als mögliche Werkstoff- und Prozessvarianten

Eine zu bewertende Variante umfasst Stahlgüte, maßgebliche Norm, Werkstoffzustand, Wärmebehandlungsweg, Abmessungen und Prüfpaket. Sie ist keine Empfehlung allein aufgrund der Gütebezeichnung. Fordern Sie die genaue Bezeichnung und Norm, den Querschnitt, die Schmelzen- oder Chargenrückverfolgbarkeit, die vorgesehene Verarbeitung, vereinbarte Prüfaufzeichnungen, Maßprüfungen und Kennzeichnungskontrollen.

Das aktuelle JOTAIN-Angebot für 65Mn ist ein interner kommerzieller Hinweis darauf, dass 65Mn für die Bewertung als Mahlstab angeboten werden kann. Es ist keine unabhängige technische Referenz und liefert keine vergleichenden Verschleißergebnisse. Bewerten Sie 40Cr und 42CrMo4/4140 anhand derselben Nachweiskategorien, wenn der Besteller diese Varianten zulässt. Leiten Sie aus Legierungsgehalt, marktüblicher Verwendung oder höherer angegebener Härte keine längere Standzeit, geringere Bruchhäufigkeit oder kürzere Stillstandszeiten ab.

Keine der freigegebenen Quellen vergleicht 65Mn, 40Cr und 42CrMo4/4140 in einem kontrollierten Stabmühlenversuch mit allen drei Varianten. Erstellen Sie eine engere Auswahl mit klar benannten offenen Punkten, ohne einen Sieger zu bestimmen. Dokumentieren Sie für jede Variante das adressierte Problem, Bedingungen, die gegen ihre Wahl sprechen, erforderliche Nachweise und das Versuchsergebnis, das zu einem Variantenwechsel führen würde. Die Endabnahme liegt bei den zuständigen technischen und qualitätsverantwortlichen Stellen des Bestellers.

Quellen:[1][2][4]

Ein kontrollierter Versuch in einem Betriebsfenster

Eine kontrollierte Versuchscharge besteht aus identifiziertem Material, das innerhalb eines vorab festgelegten, dokumentierten Betriebszeitraums anhand definierter Bewertungskriterien verglichen wird. Wenn Unsicherheit über das Einsatzverhalten besteht, verwenden Sie eine rückverfolgbare Versuchscharge, statt eine allgemeine Leistungszusage abzugeben. Erfassen Sie jede Schmelze oder Charge, Stababmessungen, Liefer- und Wärmebehandlungszustand, Kennzeichnung, Ausgangsprüfung sowie Einbau- oder Beschickungsdatum. Bewahren Sie die Unterlagen auf, die jede Beobachtung mit dem tatsächlich eingesetzten Werkstoff verknüpfen.

Halten Sie die Bedingungen im Betriebszeitraum so vergleichbar wie praktisch möglich: Aufgabegut, Stabnachfüllpraxis, Mühlenfahrplan, Wasser- oder Trübenbedingungen, Produktziel, Beobachtungs- oder Durchsatzbasis, Entnahmeregeln und Handhabung. Dokumentieren Sie jede Abweichung. Werden mehrere Werkstoff- und Prozessvarianten gleichzeitig eingesetzt, legen Sie vorab die Kennzeichnung und die Bewertung ungleicher Beanspruchung oder selektiver Stabentnahme fest.

Vereinbaren Sie die Messgrößen und Entscheidungskriterien, bevor das Versuchsergebnis vorliegt. Definieren Sie das Verschleißmaß und seinen Nenner. Erfassen Sie Anzahl und Lage der Brüche, Verbiegungen, Austauschmaßnahmen, Oberflächenbeobachtungen und Prüfbefunde. Dokumentieren Sie Betriebsunterbrechungen und ordnen Sie Stillstandszeiten nach einer vereinbarten Regel zu.

Eine einzelne Fallbeobachtung kann auf ein Problem hinweisen, sagt aber nichts über dessen Häufigkeit aus. Bewerten Sie die Messergebnisse zusammen mit den dokumentierten Abweichungen und weisen Sie technische Schlussfolgerungen gesondert aus. Der Versuch stützt die Entscheidung für eine Werkstoff- und Prozessvariante nur unter den dokumentierten Bedingungen; daraus ergibt sich weder eine allgemeine Standzeitprognose noch eine Garantie.

Quellen:[1][2][3][4]

Von der Werkstoffauswahl zur Anfrage

Formulieren Sie die Anfrage so, dass ein anderer Prüfer die Entscheidung nachvollziehen kann. Geben Sie Ausgangsdaten, vorgeschlagene Werkstoff- und Prozessvariante, Gütenorm, Abmessungen, Menge, Werkstoffzustand, festgelegte Härte oder metallurgische Nachweise, Maß- und Oberflächenprüfungen, Rückverfolgbarkeit, Kennzeichnung, Versuchsplan, Verpackung, Bestimmungsort und Dokumente an. Benennen Sie den Revisionsstand der Zeichnung, Spezifikation oder technischen Vereinbarung, der für die Abnahme maßgeblich ist.

Nutzen Sie MTC- und UT-Berichte zur Überprüfung des Stabwerkstoffs und der Prüfung. Verschleiß, Bruch und Standzeit müssen weiterhin in einem kontrollierten Versuch in der Mühle des Bestellers nachgewiesen werden.

Benennen Sie Verantwortliche und Fristen für die Freigabe der Werkstoff- und Prozessvariante, die Prüfung, die Versuchsfreigabe, den Umgang mit Abweichungen und die abschließende Auswertung. Ordnen Sie Rückmeldungen aus dem Betrieb dem Schmelzen- oder Chargendatensatz zu. Trennen Sie Kaufempfehlungen von Prüfergebnissen. Die Quellen und das Foto belegen nicht, dass eine Stahlgüte stets geringeren Verschleiß, weniger Brüche oder eine längere Standzeit bietet.

ANFRAGE ZUR WERKSTOFFBEWERTUNG / ZUM VERSUCH MIT MAHLSTÄBEN
Mühle und Einsatz: [Mühlentyp, nutzbare Länge, Erz/Aufgabegut, Nass- oder Trockenbetrieb, Durchsatz und Produktziel]
Aktuelle Stäbe: [Güte, soweit bekannt, Durchmesser, Länge, Zustand, Stabfüllung und Austauschpraxis]
Beobachtetes Problem: [Verschleiß, Bruch, Verbiegung, Verheddern, Stillstandszeit oder Bewertung einer neuen Bezugsquelle]
Vorgeschlagene Variante: [Güte/Norm, Durchmesser, Länge, Wärmebehandlung und Endzustand]
Prüfung: [Härteprüfverfahren und Messstellen, Abmessungen, Geradheit, Oberfläche, Rückverfolgbarkeit zu Schmelze/Charge und Prüfbescheinigung]
Versuchsmenge und -zeitraum: [Menge, Ausgangsdaten, Übergangsphase, Beobachtungszeitraum und zu dokumentierende Betriebsparameter]
Ergebnisse: [Bewertungsbasis für Verschleiß, Bruch, Verbiegung, Stillstandszeit, entnommene Stäbe und Prüfbefunde]
Verpackung und Bestimmungsort: [Bündel, Kennzeichnung, Hafen/Land und Lieferbedingung]
Antwort des Lieferanten: [vorgeschlagene Variante, Ausschlüsse, Abweichungen, Lieferzeit und Versuchsunterstützung]

Quellen:[1][2][3][4]
