Bruch und Biegung des Schleifstabs: eine vom Käufer kontrollierte Fehleranalyse

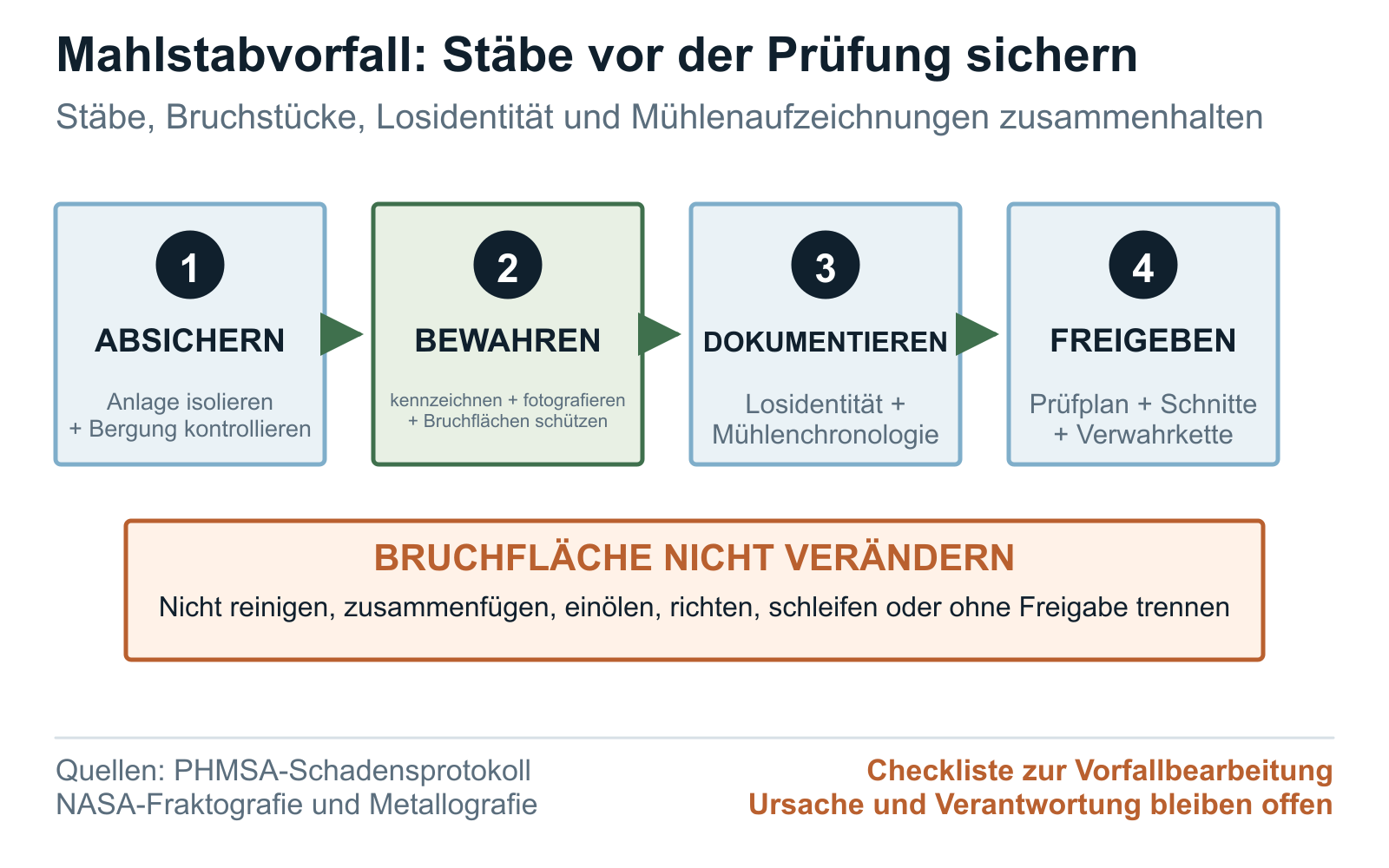

Eindämmen Sie den Vorfall und sichern Sie zunächst die Beweise für den Schleifstab

Die erste Reaktion auf einen Bruch, ein Verbiegen oder ein Verheddern des Mahlstabs ist eine Entscheidung zur Standortsicherheit und zur Beweiskontrolle, nicht eine metallurgische Schlussfolgerung. Befolgen Sie die Isolierungs-, Sperr-, beengten Raum-, Hebe-, Heißarbeits- und Wiederherstellungsverfahren der Anlage; Diese Anleitung ersetzt sie nicht. Sobald der Bereich sicher ist, benennen Sie einen Untersuchungseigentümer, notieren Sie die Mühle, Datum und Uhrzeit, Betriebszustand, Alarm- oder Abschaltsequenz und wer jeden Stab oder jedes Fragment geborgen hat. Stellen Sie die betroffene Lieferung, Hitze, Wärmebehandlung oder Prozesscharge sowie alle gemischten, nicht identifizierten Stäbe in eine Verwaltungssperre, bis der Käufer über den Umfang entscheidet.

Bruchflächen im wiederhergestellten Zustand erhalten. Die Kontaktflächen nicht drahtbürsten, sandstrahlen, schleifen, säurereinigen, mit Farbe versehen, ölen, fetten oder zusammenpressen. Durch diese Aktionen können Ablagerungen entfernt, Oberflächenmerkmale verschmiert, sekundäre Markierungen erzeugt oder die spätere Analyse verunreinigt werden. Fotografieren Sie jedes Stück dort, wo es gefunden wurde, und nach der Bergung erneut. Verwenden Sie dabei eine Übersichts-, Mittel- und Nahansicht mit Maßstab und stabiler Objektidentifizierung. Schützen Sie Gesichter vor gegenseitigem Kontakt und fragen Sie das ausgewählte Labor, wie sie für die jeweilige Umgebung verpackt, getrocknet, transportiert und gelagert werden sollen.

Behalten Sie mehr als das sichtbar gescheiterte Stück. Bewahren Sie einen vollständigen oder repräsentativen Satz Fragmente, eine abgemessene Länge auf jeder Seite der Fraktur, wo es sinnvoll ist, gebogene oder abgesplitterte Stäbe und einen unbenutzten Stab aus derselben Lieferantencharge auf. Wenn die Ladung ältere oder gemischte Medien enthält, trennen und kennzeichnen Sie diese Teile, anstatt ihre Identität zu erraten. Notieren Sie vor dem Schnitt alle unvermeidbaren Schnittorte und -methoden. Halten Sie gemäß einem vom Labor genehmigten Plan Hitze und mechanische Schäden vom Untersuchungsbereich fern.

Das metallurgische Protokoll der PHMSA ist für Leitungsrohre geschrieben, nicht für Schleifstäbe, aber seine Grundsätze zur Beweisführung sind übertragbar: vor zerstörenden Arbeiten planen, vor und nach dem Transport fotografieren, Bruchflächen konservieren und die Verwahrung aufrechterhalten. Die NASA beschreibt Fraktographie und Metallographie ebenfalls als komplementäre Teile einer Fehleruntersuchung. Keine der Quellen gibt Auskunft darüber, warum ein Schleifstab ausgefallen ist oder wer wirtschaftlich dafür verantwortlich ist; Sie unterstützen die hier verwendete disziplinierte Reihenfolge.

Quellen:[1][2]

Frieren Sie die Lieferantencharge, den Werkszeitraum und die Produktkette ein

Erstellen Sie ein Vorfallregister und eine Überwachungskette, bevor Proben den Standort verlassen. Geben Sie jedem Stab, jedem Fragment, jeder Einzahlungsprobe, jedem Fotosatz, jedem Dokument und jedem elektronischen Protokoll eine eindeutige Kennung. Verknüpfen Sie diese Kennung mit dem Lieferanten, der Bestellung, der Wärme-, Prozess- oder Wärmebehandlungscharge, dem Bündel, den Stababmessungen, dem Ladedatum, dem Rückgewinnungsort, der Masse, dem Zustand, dem Verwahrer, dem Lagerort und jeder Übertragung. Wenn ein Feld unbekannt ist, schreiben Sie „unknown“; Füllen Sie keine geeignete Chargenidentität aus dem Speicher aus.

Fixieren Sie den operativen Zeitplan rund um die Veranstaltung. Bewahren Sie Informationen zu Futterquelle und -größe, Durchsatz, Mühlengeschwindigkeit, Leistung, Wasser- oder Schlammzustand, Produktziel, Ladungsmasse und Größenmischung, Hinzufügung und Entfernung von Stäben, Kriterien für abgenutzte Stäbe, Auskleidungs- und Entladungszustand, Starts und Stopps, Wartung, ungewöhnliche Geräusche oder Vibrationen, Fremdkörper, Staus oder Überlastungsereignisse sowie alle Handhabungs- oder Beladungsvorfälle auf. Erfassen Sie die Zeitbasis und fehlende Daten. Hierdurch wird das Werk nicht haftbar gemacht; Es verhindert, dass Lieferant und Käufer sich auf unterschiedliche Betriebshistorien berufen.

Bewahren Sie das Produktprotokoll neben dem Serviceprotokoll auf. Erfassen Sie die angenommene Bestellung, Spezifikation und Ausgabe, genehmigte Abweichungen, Lieferantenangebote, Werkstest- oder Inspektionszertifikate, in der Bestellung versprochene Wärmebehandlungs- und Inspektionsaufzeichnungen, Bündelkarte, Packliste, Eingangskontrolle, Lagerhistorie und frühere Nichtkonformitäten. Bestätigen Sie, welche Stäbe tatsächlich geladen wurden. Ein Zertifikat für die richtige Sorte beweist nicht, dass ein geborgenes, nicht markiertes Stück zu dieser Charge gehört, und ein passendes Bündeletikett ersetzt nicht den Beweis auf Stückebene, als die Charge gemischt wurde.

Geben Sie vor der zerstörenden Prüfung ein kurzes Protokoll an den Käufer, Lieferanten, das Labor, den Versicherer oder andere autorisierte Parteien weiter, wie im Vertrag vorgeschrieben. Geben Sie die Fragen, Probenidentitäten, zulässige Reinigung, Schnittkarte, Tests, Zeugenrechte, Dateneigentum, aufbewahrtes Material und Änderungskontrollregeln an. Die Ergebnisse einer Phase sollten über die nächste Phase entscheiden. Eine feste Liste aller möglichen Tests kann Beweise verbrauchen, ohne die Vorfallfrage zu beantworten.

Quellen:[1][2][9]

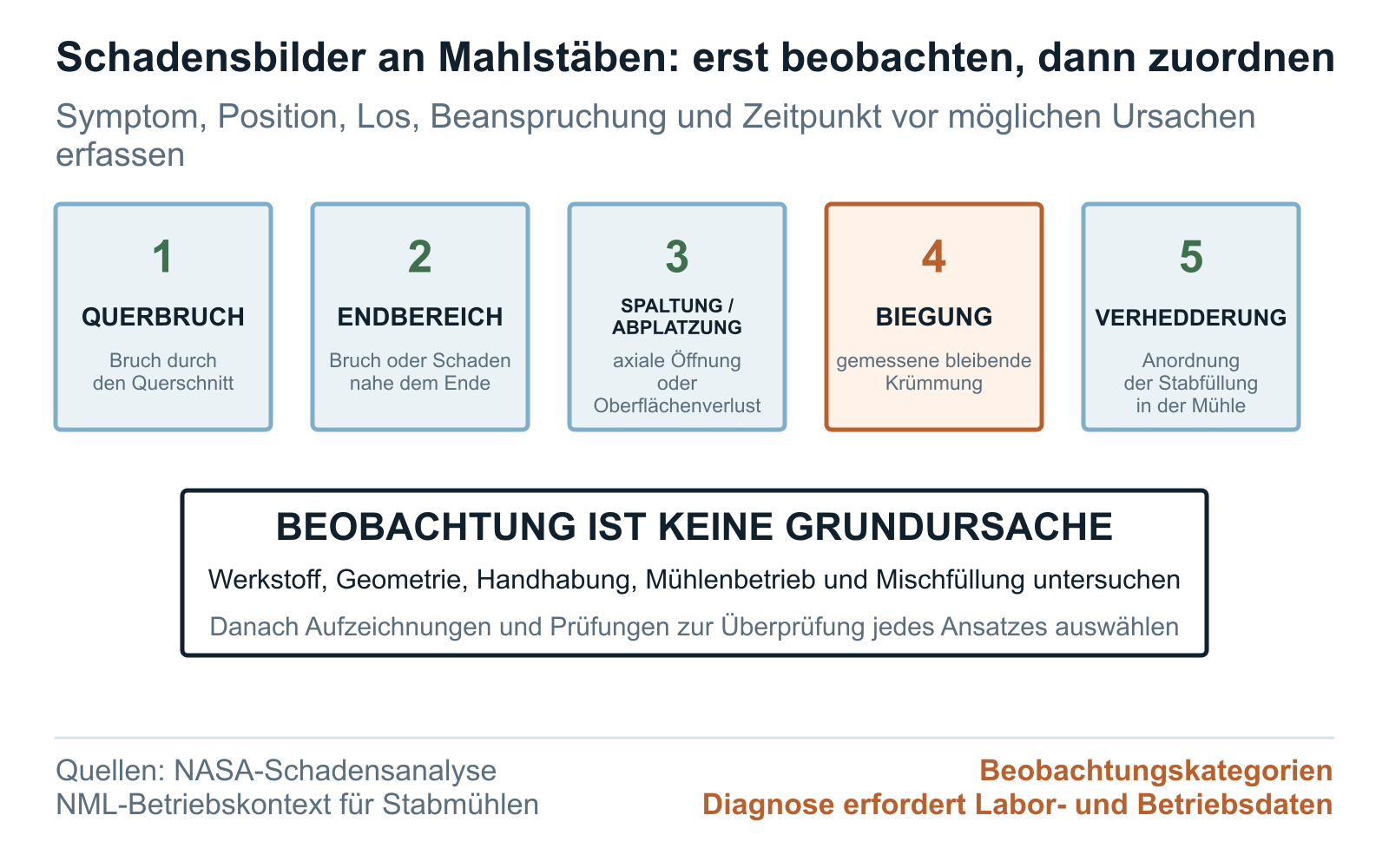

Klassifizieren Sie den beobachteten Bruch, die Biegung, das Abplatzen oder die Verwicklung, ohne die Ursache zu erraten

Verwenden Sie zunächst neutrale Beobachtungsbegriffe. Ein Querbruch durchquert den Stababschnitt; Ein Bruch im Endbereich tritt innerhalb eines vom Käufer definierten Abstands von einem Ende auf. eine Längsspaltung folgt der Stabachse; Durch Abplatzen oder Abblättern wird Oberflächenmaterial entfernt. ein gebogener Stab behält nach der Erholung eine messbare Krümmung bei; und ein Gewirr beschreibt die Ladungskonfiguration. Diese Etiketten helfen bei der Organisation von Beweisen. Sie allein sind kein Beweis für spröden Stahl, geringe Zähigkeit, übermäßige Härte, unsachgemäße Wärmebehandlung, schlechte Geradheit, schlechten Mühlenbetrieb, Schlagschäden oder andere Ursachen.

Fotografieren Sie den gesamten Stab, bevor Sie sich auf die Fraktur konzentrieren. Notieren Sie den Abstand von jedem Ende, die verbleibende Länge, den Durchmesser in verschiedenen Ausrichtungen, das abgenutzte Profil, die Endform, Markierungen, Oberflächenschäden, Korrosion oder Ablagerungen, Längsnähte oder Überlappungen, sofern sichtbar, lokale Abflachungen, Furchen, Hitzefärbung und Kontaktmarkierungen. Erstellen Sie für einen gebogenen Stab eine dokumentierte Messunterstützung und Spannweite, anstatt die Krümmung anhand eines Bodenfotos zu beurteilen. Notieren Sie bei einer Verwicklung die Anordnung in der Mühle, die Mischung aus Stablänge und -durchmesser, vorhandene gebrochene und abgenutzte Stäbe, den Lade- und Entladezustand und die Entfernungsreihenfolge.

Eine visuelle Bruchfläche kann einen erfahrenen Untersucher auf den Ursprung und den Ausbreitungsweg hinweisen, Feldfotos zeigen jedoch selten den vollständigen Mechanismus. Die NASA weist darauf hin, dass die Fraktographie Merkmale wie den Entstehungsort, die Ausbreitungsrichtung, Informationen über die angewandte Belastung und mögliche Fehler identifizieren kann; Die Interpretation hängt immer noch von der erhaltenen Oberfläche, der Vergrößerung, dem Materialzustand und der Servicegeschichte ab. Bitten Sie das Labor, in separaten Berichtsfeldern zwischen Beobachtung, Frakturmodus, beitragendem Mechanismus und Grundursache zu unterscheiden.

Der Stabmühlenbetrieb fügt eine bestimmte Grenze hinzu. Das NML-Kapitel beschreibt die Arbeit von Ruten in etwa paralleler Ausrichtung, das Entfernen gebrochener und abgenutzter Ruten und das Verheddern, wenn die Ruten falsch ausgerichtet sind. Außerdem werden Mühlengeometrie, Ladung, Geschwindigkeit und Verformungskontext erörtert. Bei dieser Quelle handelt es sich um eine betriebliche Anleitung und nicht um einen Beweis dafür, dass eine bestimmte Verwicklung oder Biegung durch die Mühle und nicht durch den Zustand der Stange, die Handhabung, das Material oder die Gesamtheit der Faktoren verursacht wurde.

Der Tisch ist ein Hypothesenorganisator. Der Untersuchungsinhaber und der qualifizierte Prüfer müssen gesicherte physische Beweise, Rückverfolgbarkeit, Betriebshistorie und einen vereinbarten Testplan miteinander verknüpfen, bevor sie Ursache oder Verantwortung zuweisen.

Quellen:[1][2][3]

Quellen:[1][2][3]

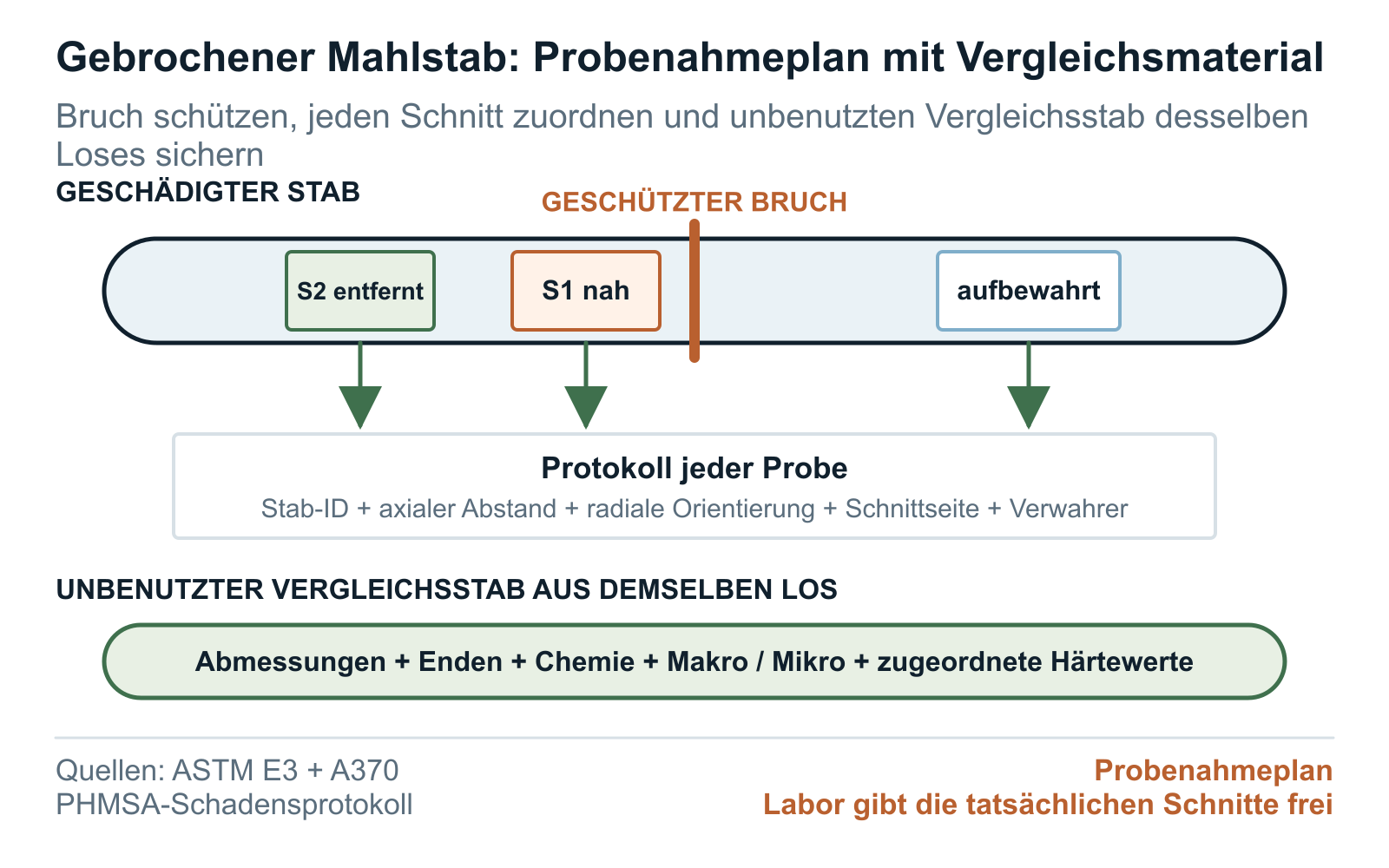

Erstellen Sie einen vergleichsbasierten Probenahme- und Testplan für Schleifstäbe

Bitten Sie das Labor, die Schnittkarte zu entwerfen, nachdem die Fragen zum Vorfall und die erhaltenen Beweise überprüft wurden. Schützen Sie mindestens eine Bruchfläche und genügend angrenzendes Material für Fraktographie und Arbeiten in der Nähe des Ursprungs. Zeichnen Sie jeden Quer- und Längsschnitt auf einer Stabskizze mit Abstand vom Bruch und den Enden, radialer Ausrichtung, Oberflächenzustand und Schnittverlauf auf. Bewahren Sie aufbewahrtes Material zur Überprüfung oder Wiederholung von Arbeiten auf. Eine Probe, die nur mit „gebrochener Stab“ gekennzeichnet ist, kann keine ortsabhängige Schlussfolgerung zu Härte, Mikrostruktur oder Diskontinuität zulassen.

Nutzen Sie bewusst Vergleichsbeispiele. Ein unbenutzter Stab aus derselben betroffenen Charge kann dabei helfen, die Merkmale im Lieferzustand von Serviceänderungen zu unterscheiden, aber ein Stab repräsentiert möglicherweise nicht eine ganze Wärme- oder Prozesscharge. Ein Stab aus einer zuvor akzeptierten Charge kann nur dann einen Kontext liefern, wenn Güteklasse, Durchmesser, Zustand, Probenahme und Aufzeichnungen vergleichbar sind. Gemischte oder unbekannte Stücke sollten eine eigene Identitätsklasse bleiben. Definieren Sie, wie viele Stäbe, welche Positionen und welche Chargen die kommerzielle Entscheidung darstellen soll.

Stufen Sie die Methoden vom am wenigsten destruktiven zum destruktiveren auf: visuelle und dimensionale Dokumentation im Ist-Zustand; geeignete zerstörungsfreie Prüfung, sofern gerechtfertigt; Fraktographie; Chemie; Makrostruktur; Mikrostruktur; Härtekartierung; und mechanische Tests nur dann, wenn die vereinbarte Frage beantwortet wird und gültige Proben erhalten werden können. ASTM E3 legt den Schwerpunkt auf die Lage und Ausrichtung der Proben in der Metallographie. ASTM E340 und E381 zeigen, dass Makroätzen qualitative Strukturschwankungen und Diskontinuitäten aufdecken kann, während E381 auch klarstellt, dass Käufer und Hersteller die Abschnitte, Vorbereitung, Methode und schädlichen Bedingungen vereinbaren müssen, wenn es sich um eine vertragliche Inspektion handelt.

Geben Sie Methoden und Berichte an, anstatt nach einem allgemeinen „metallurgischen Test“ zu fragen. Geben Sie für die Härte die Methode und den Maßstab, die Oberflächenvorbereitung, die radialen und axialen Koordinaten, den Abstand, die Anzahl der Messwerte, die Geräteüberprüfung, die Umrechnungsrichtlinie sowie Informationen zur Unsicherheit oder Wiederholbarkeit an. Geben Sie für die Mikrostruktur die Schnittausrichtung, das Ätzmittel und die Methode (sofern zutreffend) sowie die Vergrößerung, repräsentative Mikrofotografien und die zu beurteilenden Merkmale an. Für chemische und mechanische Eigenschaften verknüpfen Sie den Zustand und Ort der Probe mit dem Kontrollauftrag oder der Untersuchungsfrage.

Der Labor- und Untersuchungseigentümer sollte die Reihenfolge auf die gesicherten Beweise und die Entscheidungsfrage abstimmen. Die Tabelle schreibt keine Probenabmessungen, Prüfhäufigkeit, Akzeptanzgrenzen oder ein universelles Fehleranalyseprotokoll vor.

Quellen:[1][5][9][11][12]

Quellen:[1][5][9][10][11][12]

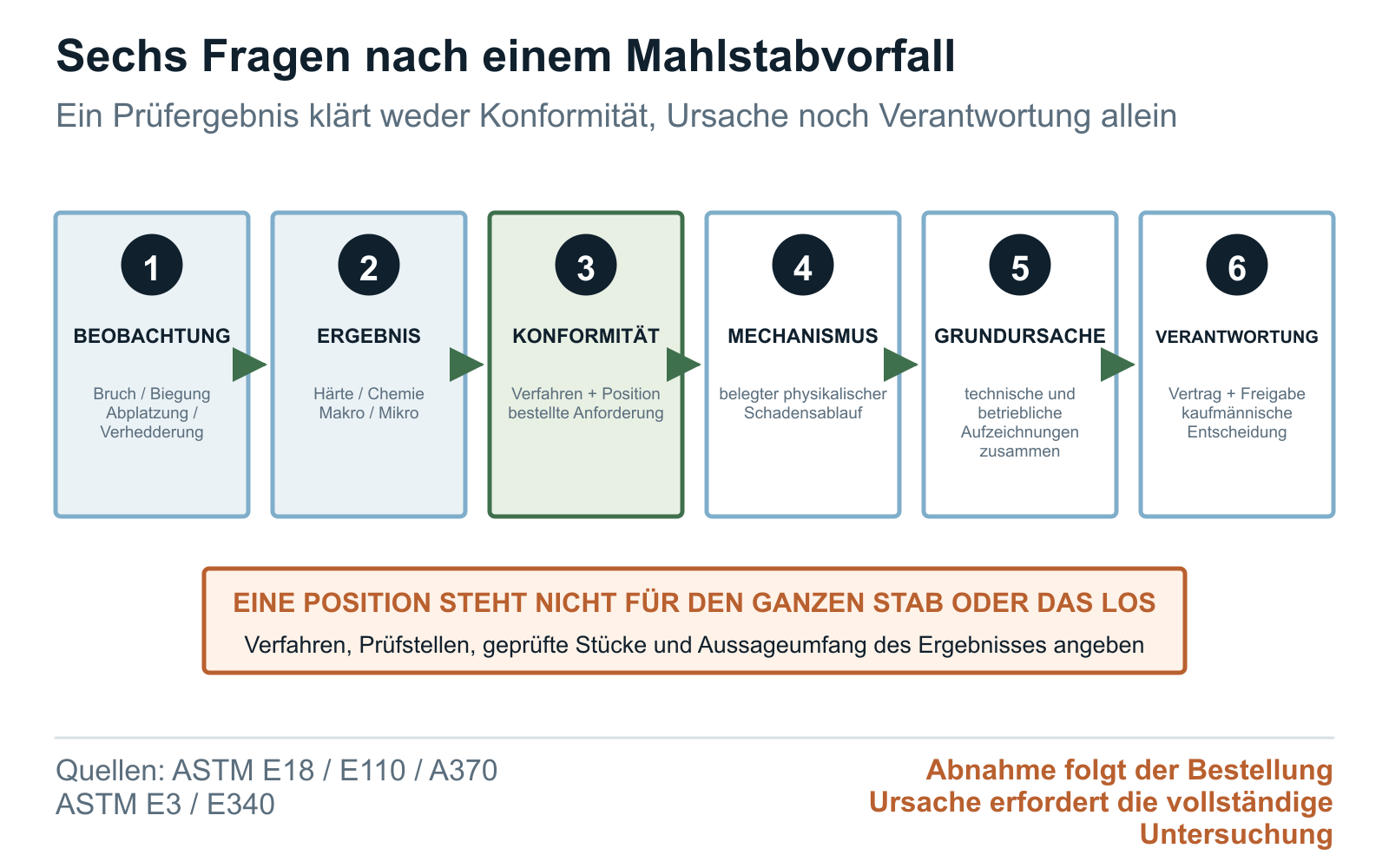

Interpretieren Sie Härte, Mikrostruktur und mechanische Ergebnisse als Beweismittel

Eine Härtezahl benötigt Koordinaten und eine Methode. ASTM E18 besagt, dass die Rockwell-Härte an einer bestimmten Stelle möglicherweise nicht das gesamte Teil widerspiegelt. ASTM E110 fügt hinzu, dass tragbare Tester Variationen mit sich bringen, nicht automatisch die E10- oder E18-Anforderungen erfüllen und empfindlich auf Ausrichtung und Timing reagieren. ISO 6508-1 definiert die regulären und oberflächlichen Rockwell-Testmethoden für metallische Materialien, einschließlich anwendbarer stationärer und tragbarer Maschinen. Vergleichen Sie daher Methoden, Maßstäbe, Oberflächenbedingungen, Standorte, Verifizierungszustände und Berichtsregeln. Wandeln Sie einen Feldmesswert nicht in ein Härteprofil oder eine Zähigkeitsschlussfolgerung für den gesamten Stab um.

Ordnen Sie axiale und radiale Trends anhand des Konzepts der geordneten Wärmebehandlung zu, vermeiden Sie jedoch ein universelles Idealprofil. Die Arbeit von Pugh und Ma aus dem Jahr 1993 beschreibt einen historischen Entwicklungsweg, bei dem eine gleichmäßig zunehmende Härte die Sprödigkeit erhöhen könnte und eine hohe Härte mit Bruchproblemen verbunden sein könnte; Die Autoren untersuchten selektive Oberflächen- und Kernhärte. Dieser lieferantenspezifische historische Fall unterstützt die Abwägung von Abriebfestigkeit und Bruchfestigkeit als technische Frage. Es beweist nicht, dass ein gegebener moderner Stab zu hart ist, definiert keine akzeptable Steigung, stuft die Güte ein und sagt auch nicht einen Bruch in einer anderen Mühle voraus.

Metallographie und Makroätzung beantworten unterschiedliche Fragen. ASTM E3 und E407 unterstützen die Auswahl, Vorbereitung und Ätzung kartierter Proben für die mikroskopische Untersuchung. Laut ASTM E340 kann die Makroätzung qualitative Heterogenität, Segregationsmuster, harte oder weiche Bereiche und Diskontinuitäten aufdecken, chemische Variationen bleiben jedoch qualitativ, bis sie mit einer geeigneten Methode gemessen werden. Laut ASTM E381 sind universelle Annahme- oder Ablehnungsregeln unpraktisch, da ein Zustand relativ zum Teil betrachtet werden muss. Beschreiben Sie, was wo und mit welcher Methode beobachtet wurde und warum es für die vereinbarte Anforderung von Bedeutung ist.

Interpretieren Sie die mechanischen Ergebnisse nach der Wartung vorsichtig. ASTM A370 legt den Materialzustand, die Probenhäufigkeit, den Ort, die Ausrichtung und die Berichterstattung in der Produktspezifikation oder Bestellung fest. Es wird außerdem darauf hingewiesen, dass die Ergebnisse nach der Wartung aus Gründen wie Umweltbelastung, statischer oder zyklischer Belastung, mechanischer Beschädigung, Inhomogenität, Anisotropie, Weiterverarbeitung, Probenahmegrenzen, Kalibrierungsunsicherheit und normalen statistischen Schwankungen von den spezifizierten oder erwarteten Eigenschaften im Herstellungszustand abweichen können. Das Ergebnis einer fehlerhaften Stange sollte mit der angenommenen Bestellung, unbenutztem Material derselben Charge und der Wartungshistorie verglichen werden, bevor daraus eine Konformitätsschlussfolgerung abgeleitet wird.

Quellen:[4][5][6][7][8][9][10][11][12]

Testen Sie konkurrierende Beitragshypothesen und kontrollieren Sie dann die Grundstücksverteilung

Erstellen Sie eine Mitwirkendenmatrix, die mehr als einen unterstützten Faktor enthalten kann. Produktseitige Pfade können Nichtübereinstimmung der Spezifikationen, Chemie, Wärmebehandlungsprofil, Mikrostruktur, Diskontinuität, Abmessungen, Geradheit, Endzustand oder Rückverfolgbarkeit umfassen. Anlagenseitige Pfade können Ladungszustand, gebrochene oder verschlissene Stäbe, die noch in Betrieb sind, gemischte Größen, Mühlengeometrie oder -abstände, Geschwindigkeit, Zuführung, Entladung, Fremdkörper, Stau oder ungewöhnliche Ereignisse umfassen. Dazwischen liegen Transport, Lagerung, Heben, Laden, Bergen und unaufgezeichnetes Mischen. Einen Weg aufzulisten ist kein Vorwurf; Jeder braucht vorhergesagte Beweise und eine Möglichkeit, sie in Frage zu stellen.

Verwenden Sie widersprüchliche Beweise. Wenn ein Wärmebehandlungsunternehmen eines Zulieferers ein ähnliches Profil bei unbenutzten Stäben aus derselben Prozesscharge vorhersagt, testen Sie eine vereinbarte Probe, anstatt sich nur auf das verformte Serviceteil zu verlassen. Wenn eine Verwicklungshypothese von der Längenmischung, gebrochenen Stäben, dem Ladezustand oder Entladungsstörungen abhängt, untersuchen Sie die gesamte Ladung und die Protokolle und nicht nur den ausgewählten Bruch. Wenn ein Handhabungsschaden vorgeschlagen wird, vergleichen Sie die Kontaktmarkierungen, die Biegeposition, die Hebemethode, die Empfangskontrolle und die Fotos im gesamten Verwahrungszeitraum.

Trennen Sie den technischen Befund von der Chargenprävalenz. Selbst ein gut unterstützter Mechanismus in einer Stange kann möglicherweise nicht ermitteln, wie viele Stangen betroffen sind. Definieren Sie die dargestellte Grundgesamtheit und die vertragliche Probenahmeregel, bevor Sie eine Charge, ein Prozesslos, ein Bündel, eine Lieferung oder einen gemischten Standortbestand freigeben oder ablehnen. Ein Käufer kann sich für eine vorübergehende Eindämmung, erweiterte Inspektion, Sortierung, Rückstellmusterprüfung oder einen kontrollierten Betriebsversuch entscheiden, während der kommerzielle Anspruch offen bleibt, aber für diese Maßnahmen sind benannte Sicherheits- und Genehmigungseigentümer erforderlich.

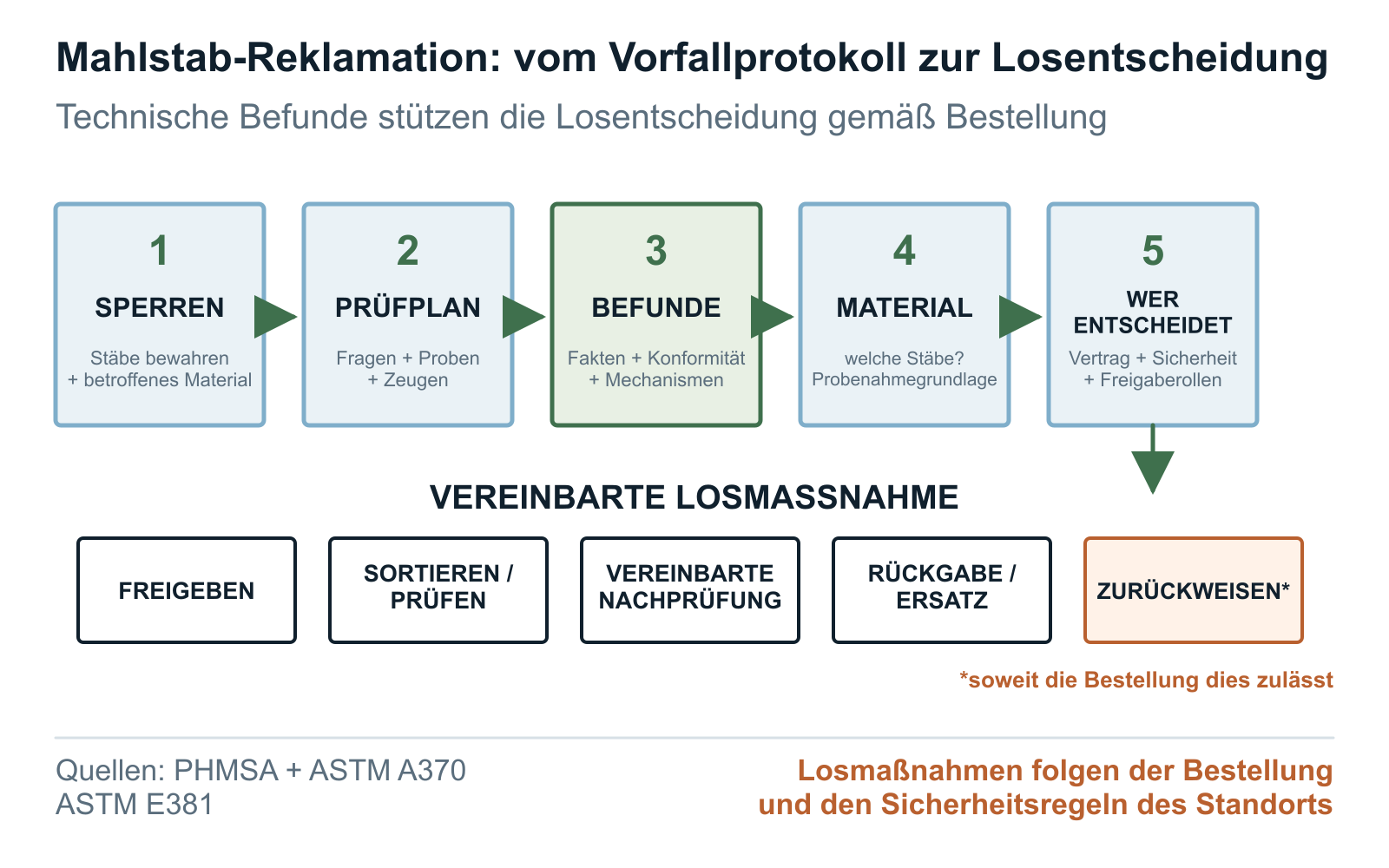

Entscheidungstore nutzen: Bewahren und Halten; das Prüfungsprotokoll genehmigen; Überprüfung beobachteter Fakten und Spezifikationskonformität; Bewertung unterstützter Mechanismen und Mitwirkendernachweise; Losumfang festlegen; Anschließend genehmigen Sie die Freigabe, die bedingte Nutzung, die Sortierung, die kontrollierte erneute Prüfung, die Rückgabe, den Ersatz oder die Ablehnung im Rahmen des akzeptierten Vertrags. Bewahren Sie Rohdaten, Bilder, Überreste, Berechnungen, abweichende Beobachtungen und Abweichungsgenehmigungen auf. Eine schnelle Lieferantengutschrift kann ein kommerzielles Problem lösen, ohne dass die Ursache nachgewiesen werden muss; Ein technisch glaubwürdiger Bericht kann dennoch dazu führen, dass die vertragliche Haftung ungeklärt bleibt.

Mehrere Mitwirkendenpfade können offen bleiben oder gemeinsam unterstützt werden. Nur die akzeptierte Spezifikation, das Beweisprotokoll, eine kompetente technische Prüfung und ein autorisierter kommerzieller Prozess können die Ergebnisse in eine Losdisposition oder ein Anspruchsergebnis umwandeln.

Quellen:[1][3][4][5]

Quellen:[1][3][4][5][12]

Senden Sie ein faktenbasiertes Paket mit einem Schleifstabvorfall und einer Lieferantenreklamation

Eine nützliche Lieferantenmitteilung trennt beobachtete Fakten, offene Hypothesen, angeforderte Aufzeichnungen, vorgeschlagene Untersuchungen, vorübergehende Eindämmung und angeforderte kommerzielle Antwort. Geben Sie an, welche Stäbe und Chargen zurückgestellt sind, vermeiden Sie jedoch Formulierungen wie „mangelhafte Wärmebehandlung“ oder „vom Lieferanten verursachter Sprödbruch“, bis dies durch die akzeptierten Spezifikationen und Beweise gestützt wird. Bitten Sie den Lieferanten, entsprechende Produktions-, Wärmebehandlungs-, Richt-, Inspektions-, Bündel- und Rückstellmusteraufzeichnungen aufzubewahren, zu deren Einsichtnahme der Käufer aufgrund der Bestellung berechtigt ist.

Fügen Sie kontrollierte Dateien bei: Vorfallchronologie, Bergungskarte, Fotoindex, Stab- und Fragmentregister, Verwahrungsprotokoll, Mühlenbetriebsauszug, Wartungs- und Handhabungsereignisse, Auftrags- und Abweichungshierarchie, Zertifikat- und Rückverfolgbarkeitskarte, vorgeschlagener Probenplan, Laborumfang und Liste offener Fragen. Markieren Sie fehlende Felder. Wenn die Parteien anderer Meinung sind, notieren Sie die Meinungsverschiedenheit und bewahren Sie ausreichend Material für bezeugte oder unabhängige Arbeiten auf, anstatt jede Probe bei der ersten Untersuchung zu verbrauchen.

Definieren Sie das gewünschte Ergebnis und die Frist, ohne den Grund vorab festzulegen. Der Käufer kann eine Bestätigung, Aufbewahrung von Unterlagen, einen technischen Vertreter des Lieferanten, Protokollkommentare, Ersatz- oder Eindämmungsvorschläge sowie einen Vorbehalt vertraglicher Rechte verlangen. Die endgültigen Entscheidungen – fortgesetzte Aufbewahrung, Freigabe, Sortierung und Inspektion, erweiterte Probenahme, kontrollierte Wiederholungsprüfung des Werks, Rückgabe, Ersatz, Preisanpassung oder Ablehnung – unterliegen weiterhin der Sicherheit des Standorts, dem akzeptierten Vertrag, Beweisen und autorisierten Entscheidungsträgern.

In der Vorlage bleiben Werte in Klammern stehen, da Sachverhalte und Vertragsbedingungen dem Käufer gehören. Eine Gewährleistung, Zulassung, ein Ablehnungsrecht, eine Testannahmegrenze oder eine Rechtsstellung wird hierdurch nicht begründet. Bei Folgeschäden, Verletzungen, Versicherungsangelegenheiten oder wahrscheinlichen Streitigkeiten holen Sie vor der zerstörenden Prüfung oder der formellen Zuordnung eine kompetente metallurgische, betriebliche, kommerzielle und rechtliche Prüfung ein.

Betreff: Anforderung eines Hinweis- und Beweisprotokolls – Mahlstabbruch/-verbiegung/-verhedderung an [Standort und Mühle] Identität des Vorfalls: [Vorfallnummer], [Datum und Uhrzeit], [Standort], [Mühle und Fach], [sicherer Abschalt- oder Wiederherstellungsstatus] Beobachteter Zustand: [Querbruch/Endbruch/Längsriss oder Abplatzung/dauerhafte Biegung/Verhedderung/Sonstiges], beschrieben ohne Ursachenangabe Material in der Warteschleife: [Lieferant], [Bestellung], [Qualität und Kontrolle Standard/Ausgabe], [Durchmesser × Länge], [Wärme], [Prozess- oder Wärmebehandlungslos], [Bündel], [Menge oder Masse], [Standortstandort] Rückverfolgbarkeitsstatus: [Bestätigte Verbindung zwischen Stück und Bündel / Nur auf Bündelebene / Gemischte Ladung / Nicht identifiziert], wobei fehlende Felder explizit aufgeführt sind. Sofortige Eindämmung: [Los- oder Bündeltrennung], [Beladungsaussetzung], [Inspektion oder Sortiergrenze], [Standortsicherheitseigentümer], [gewerblicher Eigentümer], [Datum der Überprüfung] Beweissicherung: [Stab- und Fragmentregister], [Fotos im Fund- und Empfangszustand], [geschützt
Bruchflächen], [verbogene oder abgeplatzte Stäbe], [unbenutzter Vergleichsstab der gleichen Charge], [behaltenes Material], [Verwahrungsprotokoll] Anweisungen nicht ändern: Keine Reinigung, Montage passender Bruchflächen, Richten, Ölen, Schleifen, Heißschneiden in der Nähe von Untersuchungsbereichen, zerstörende Tests oder Entsorgung ohne schriftliche Protokollgenehmigung. Betriebszeitplan: [Zufuhr und Durchsatz], [Mühlengeschwindigkeit und -leistung], [Wasser oder Schlamm], [Chargenmasse und Größenmischung], [Hinzufügen und Entfernen von Stäben], [Auskleidungs- und Entladungszustand], [Starts/Stopps], [abnormale Ereignisse], [fehlende Daten] Auftragsnachweise: [akzeptierte Spezifikation und Ausgabe], [genehmigte Abweichungen], [Zertifikat], [in der Bestellung versprochene Inspektions- und Wärmebehandlungsaufzeichnungen], [Bündelkarte], [Eingangskontrolle], [Verpackungs- und Handhabungsaufzeichnungen] Offene Hypothesen: [Material oder Wärmebehandlung], [Diskontinuität], [Abmessungen / Geradheit / Enden], [Transport / Lagerung / Handhabung], [Mühlenbetrieb / Ladung / Verwicklung], [gemischte oder nicht identifizierte Medien]; Keine wurde als bestätigte Ursache angegeben
Vorgeschlagene Untersuchungssequenz: [visuelle und dimensionale Aufzeichnung wie erhalten], [NDE, wenn gerechtfertigt], [Fraktographie], [Chemie], [Makrostruktur], [Mikrostruktur], [Härtekarte], [mechanische Prüfung nur, wenn genehmigt und repräsentativ] Probenkarte: [geschützter Bruch], [Abschnitt nahe am Ursprung], [Abschnitt abseits des Ursprungs], [unbenutzter Stab gleicher Charge], [akzeptierte Vergleichscharge, falls gültig], [behalten Reste], jeweils mit Standort, Ausrichtung, Verwahrer und dargestellter Population. Methode und Berichterstattung: Nennen Sie jede Methode und Ausgabe, Geräteüberprüfung, Probenzustand und -koordinaten, Rohergebnisse, Bilder, Unsicherheit oder Wiederholbarkeit, sofern zutreffend, Abweichungen, zurückbehaltenes Material und Interpretationsgrenzen. Antwort des Lieferanten angefordert bis zum [Datum]: Benachrichtigung bestätigen; Bewahren Sie relevante Fertigungs-, Wärmebehandlungs-, Richt-, Inspektions-, Rückverfolgbarkeits- und Rückstellmusteraufzeichnungen auf; Technischen Ansprechpartner benennen; Kommentar zum Protokoll; Identifizieren Sie die vorgeschlagene Eindämmungs- und kommerzielle Antwortentscheidung
Behörde: [Technischer Eigentümer des Käufers], [Sicherheitseigentümer des Standorts], [Beschaffungseigentümer], [Lieferantenkontakt], [Labor], [Zeuge oder Versicherer, falls zutreffend] Mögliche Verfügungen: Zurückhaltung fortsetzen; Unbeeinträchtigten Umfang freigeben; Inspektion sortieren oder erweitern; Rückstellprobentest; kontrollierter Mühlen-Retest mit Stoppregeln; zurückkehren; ersetzen; kommerzielle Anpassung; Ablehnung nur im Rahmen akzeptierter vertraglicher Befugnisse. Vorbehalt: Diese Mitteilung zeichnet einen Vorfall auf und sichert Beweise. Es werden keine Grundursache, Produktfehler, Chargenprävalenz, Garantiedeckung oder Haftung ermittelt. Nur der akzeptierte Auftrag, das genehmigte Protokoll, die kompetenten Befunde und die autorisierte Verfügung bestimmen das Ergebnis.

Quellen:[1][5][9][12]
