Rotura y doblado de barras de molienda: cómo investigar un incidente del molino

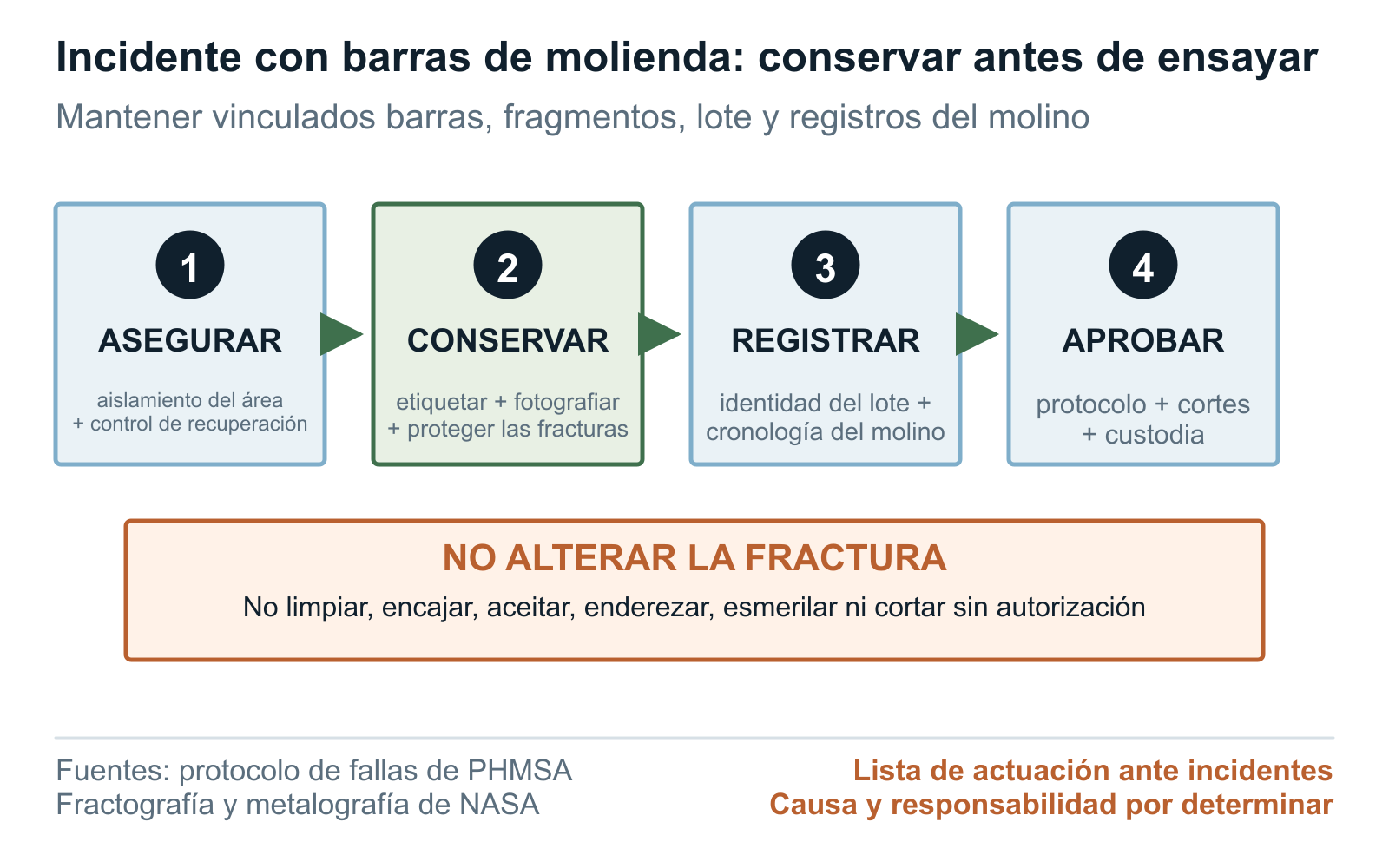

Primero, seguridad y conservación de evidencias

La primera respuesta ante la rotura, el doblado o el enredo de barras de molienda es una decisión de seguridad en planta y control de evidencias, no una conclusión metalúrgica. Siga los procedimientos de aislamiento, bloqueo, espacios confinados, izaje, trabajos en caliente y recuperación de la planta; los procedimientos del sitio siguen siendo aplicables.

Una vez asegurada la zona, designe a un responsable de la investigación y registre el molino, la fecha y hora, el estado de operación, la secuencia de alarmas o parada y quién recuperó cada barra o fragmento. Mantenga bajo inmovilización administrativa la entrega, colada y lote de tratamiento térmico o de proceso implicados, así como cualquier barra mezclada sin identificar, hasta que el comprador decida el alcance.

Conserve las superficies de fractura tal como se recuperaron. No las cepille con alambre, arenille, rectifique, limpie con ácido, marque con pintura, aceite, engrase ni presione unas contra otras. Esas acciones pueden eliminar depósitos, alterar rasgos superficiales, crear marcas secundarias o contaminar el análisis posterior.

Fotografíe cada pieza donde se encontró y de nuevo después de recuperarla, con vistas generales, intermedias y de detalle, una escala y un identificador estable. Evite el contacto entre las superficies de fractura y consulte al laboratorio seleccionado cómo deben envolverse, secarse, transportarse y almacenarse según el entorno real.

Conserve más que la pieza con daño visible. Guarde un conjunto completo o representativo de fragmentos, una longitud medida a cada lado de la fractura cuando sea viable, barras dobladas o desconchadas y una barra sin uso del mismo lote del proveedor. Si la carga contiene medios de molienda de cargas anteriores o mezclados, sepárelos y etiquételos en lugar de suponer su identidad. Registre la ubicación y el método de cualquier corte inevitable antes de ejecutarlo; mantenga el daño térmico y mecánico alejado de la zona de examen según un plan aprobado por el laboratorio.

El protocolo metalúrgico de PHMSA está dirigido a tuberías de conducción, no a barras de molienda, pero sus principios de manejo de evidencias son transferibles: planificar antes del trabajo destructivo, fotografiar antes y después del transporte, preservar las superficies de fractura y mantener la cadena de custodia. NASA también presenta la fractografía y la metalografía como partes complementarias de una investigación de fallas. Ninguna de las dos fuentes determina por qué falló una barra de molienda ni quién tiene la responsabilidad comercial; respaldan la secuencia de trabajo disciplinada que se sigue aquí.

Fuentes:[1][2]

Identificación del lote, cronología del molino y cadena de custodia

Cree un registro del incidente y una cadena de custodia antes de que las muestras salgan de la planta. Asigne un identificador único a cada barra, fragmento, muestra de depósito, conjunto de fotografías, documento y registro electrónico. Vincule ese identificador con el proveedor, orden de compra, colada, lote de proceso o de tratamiento térmico, fardo, dimensiones de la barra, fecha de carga, ubicación de recuperación, masa, condición, custodio, lugar de almacenamiento y cada transferencia. Si un dato se desconoce, escriba «desconocido»; no complete de memoria una identificación de lote que parezca conveniente.

Conserve la cronología de operación en torno al incidente. Guarde los datos de origen y tamaño de la alimentación, tasa de tratamiento, velocidad del molino, potencia, condición del agua o de la pulpa y producto objetivo. Registre la masa y la mezcla de tamaños de la carga, las adiciones y retiros de barras y los criterios para retirar barras desgastadas. Incluya el estado de los revestimientos y de la descarga, los arranques, las paradas y el mantenimiento. Anote ruidos o vibraciones anormales, cuerpos extraños, atascos, sobrecargas e incidentes de manipulación o carga. Indique la referencia temporal y los datos faltantes. Este registro no atribuye responsabilidad a la planta. Proporciona al proveedor y al comprador un mismo historial de operación para investigar.

Mantenga juntos los registros del producto y los de servicio. Reúna el pedido aceptado, la especificación y su edición, las desviaciones aprobadas, la cotización del proveedor, el certificado de ensayo de fábrica o de inspección, los registros de tratamiento térmico e inspección comprometidos en el pedido, el mapa de paquetes, la lista de empaque, la inspección de recepción, el historial de almacenamiento y las no conformidades anteriores. Confirme qué barras se cargaron realmente. Un certificado del grado correcto no confirma que una pieza recuperada sin marcas pertenezca a esa colada, y una etiqueta de paquete coincidente no sustituye las evidencias de cada pieza cuando la carga estaba mezclada.

Antes del examen destructivo, distribuya un protocolo breve al comprador, al proveedor, al laboratorio, a la aseguradora o a otras partes autorizadas según lo exija el contrato. Indique las preguntas, la identificación de las muestras, la limpieza permitida, el plano de cortes, los ensayos, los derechos de presenciar el trabajo, el punto de contacto para los datos, el material que se conservará y la regla de control de cambios. Los resultados de cada etapa deben determinar la siguiente; una lista fija de todos los ensayos posibles puede consumir las evidencias sin responder a la pregunta del incidente.

Fuentes:[1][2][9]

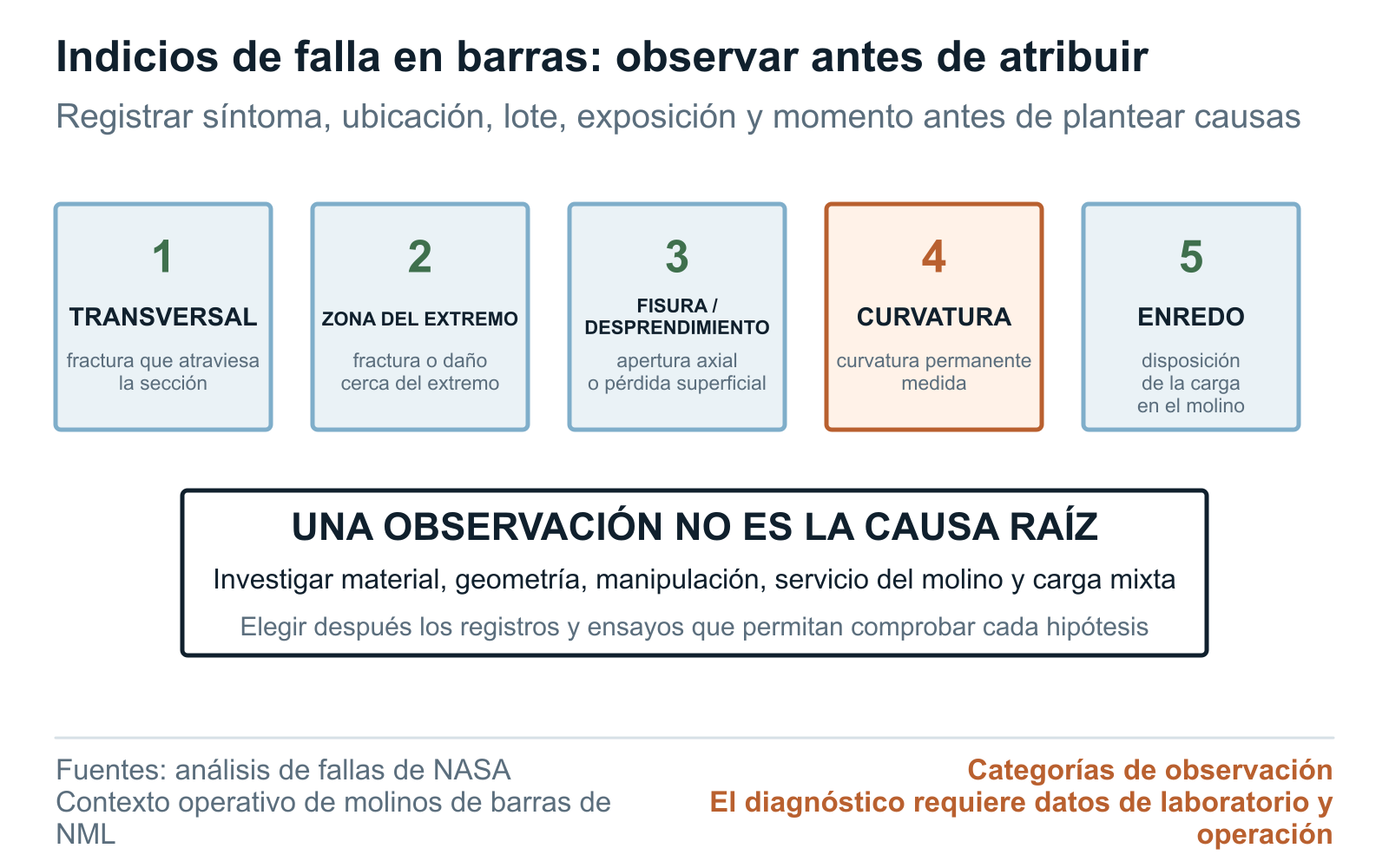

¿Rotura, doblado, desprendimiento o enredo?

Empiece con términos de observación neutrales. Una fractura transversal atraviesa la sección de la barra. Una fractura en la zona del extremo se encuentra dentro de una distancia al extremo definida por el comprador. Una fisura longitudinal sigue el eje de la barra. El desconchado o desprendimiento en capas supone pérdida de material superficial. Una barra doblada conserva una curvatura medible después de su recuperación, mientras que un enredo describe la configuración de la carga. Estas denominaciones ordenan las evidencias; no establecen una causa raíz. Por sí solas no demuestran acero frágil, baja tenacidad, dureza excesiva, tratamiento térmico incorrecto, rectitud deficiente, operación inadecuada del molino ni daño por impacto.

Fotografíe la barra completa antes de concentrarse en la fractura. Registre la distancia desde cada extremo, la longitud restante, el diámetro en varias orientaciones, el perfil de desgaste, la forma de los extremos, las marcas de identificación, los daños superficiales, la corrosión o los depósitos, las costuras o pliegues longitudinales si son visibles, los aplastamientos locales, las muescas, la coloración térmica y las marcas de contacto.

Para una barra doblada, defina y documente los apoyos y la distancia entre ellos que se utilizarán en la medición, en lugar de juzgar la curvatura a partir de una fotografía en el suelo. Para un enredo, registre la disposición dentro del molino, la combinación de longitudes y diámetros, las barras rotas y desgastadas presentes, la condición de la carga y de la descarga, y la secuencia de extracción.

El examen visual de una superficie de fractura puede orientar a un especialista experimentado hacia un origen y una trayectoria de propagación, pero las fotografías de terreno rara vez permiten establecer el mecanismo completo. La NASA señala que la fractografía puede identificar rasgos como la ubicación de inicio, la dirección de propagación, información sobre las tensiones aplicadas y posibles defectos; su interpretación sigue dependiendo de la conservación de las superficies, el aumento empleado, la condición del material y el historial de servicio. Pida al laboratorio que distinga, en campos separados del informe, la observación, el modo de fractura, el mecanismo contribuyente y la causa raíz.

La operación de un molino de barras introduce un límite específico. El capítulo de NML describe el trabajo de las barras en una disposición aproximadamente paralela, la retirada de barras rotas y desgastadas y los enredos cuando las barras pierden la alineación; también aborda la geometría del molino, la carga, la velocidad y el contexto de deformación. Esa fuente ofrece orientación operativa, pero no demuestra que un enredo o una curvatura concretos hayan sido causados por el molino y no por la condición de las barras, su manipulación, el material o varios factores combinados.

Use la grinding rod wear-pattern field guide para registrar la forma de los extremos, el rozamiento, la curvatura y los perfiles de la carga mixta antes de que el examen de fractura o los ensayos metalúrgicos delimiten la investigación.

Fuentes:[1][2][3]

Fuentes:[1][2][3]

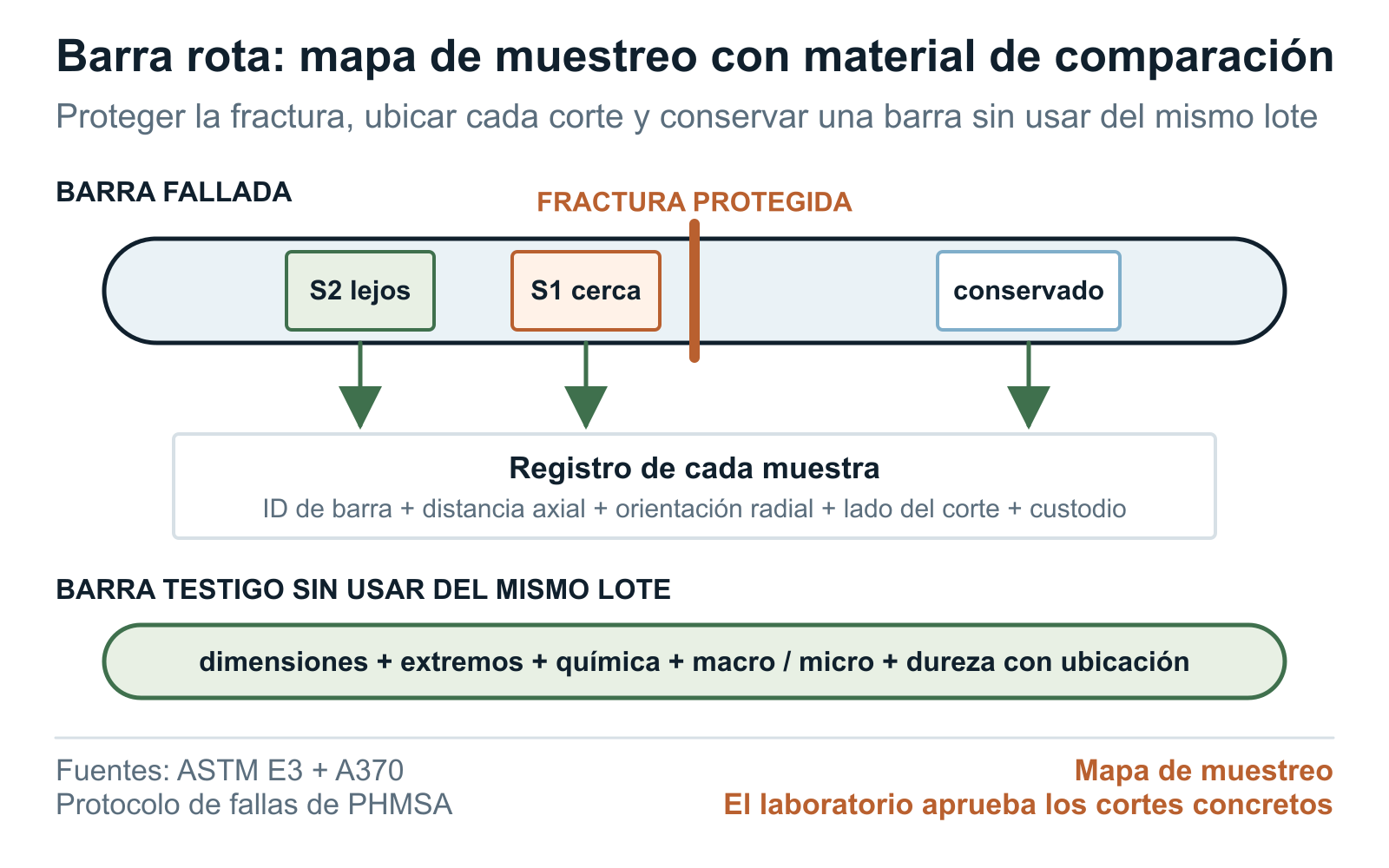

Un plan de muestreo y ensayo basado en comparaciones

Pida al laboratorio que defina el plano de cortes después de revisar las preguntas de la investigación y las evidencias en su estado de recepción. Proteja al menos una superficie de fractura y suficiente material adyacente para la fractografía y el examen cerca del origen. Ubique cada sección transversal y longitudinal en un croquis de la barra, indicando la distancia a la fractura y a los extremos, la orientación radial, el estado superficial y el historial de corte. Conserve material para una revisión o repetición del trabajo. Una muestra identificada únicamente como «barra rota» no permite sustentar una conclusión sobre dureza, microestructura o discontinuidades que dependa de la ubicación.

Seleccione las muestras de comparación con un propósito definido. Una barra sin uso del mismo lote implicado puede ayudar a distinguir las características de suministro de los cambios en servicio, pero una sola barra puede no representar toda una colada o un lote de proceso. Una barra de un lote previamente aceptado solo aporta contexto si son comparables el grado, el diámetro, la condición, el muestreo y los registros. Las piezas mezcladas o de origen desconocido deben conservar una categoría de identificación separada. Defina cuántas barras, qué posiciones y qué lotes pretende representar la decisión comercial.

Ordene los métodos de menor a mayor intervención destructiva: documentación visual y dimensional en el estado de recepción; examen no destructivo apropiado cuando esté justificado; fractografía; composición química; macroestructura; microestructura; mapa de dureza; y ensayos mecánicos solo cuando respondan a la pregunta acordada y puedan obtenerse probetas válidas.

ASTM E3 destaca la ubicación y la orientación de las probetas en metalografía. ASTM E340 y E381 muestran que el macroataque puede revelar cualitativamente variaciones estructurales y discontinuidades; E381 también deja claro que, cuando se trata de una inspección contractual, comprador y productor deben acordar las secciones, la preparación, el método y las condiciones consideradas perjudiciales. ^[9][11][12]

Especifique los métodos y el contenido del informe en lugar de pedir un «ensayo metalúrgico» genérico. Para la dureza, indique el método y la escala, la preparación superficial, las coordenadas radiales y axiales, la separación entre mediciones, el número de lecturas, la verificación del equipo, la política de conversión y la información sobre incertidumbre o repetibilidad. Para la microestructura, indique la orientación de la sección, el reactivo y el método de ataque cuando corresponda, los aumentos, las micrografías representativas y los rasgos que se evaluarán. Para la composición química y las propiedades mecánicas, vincule la condición y ubicación de la probeta con el pedido aplicable o la pregunta de la investigación.

Fuentes:[1][5][9][11][12]

Fuentes:[1][5][9][10][11][12]

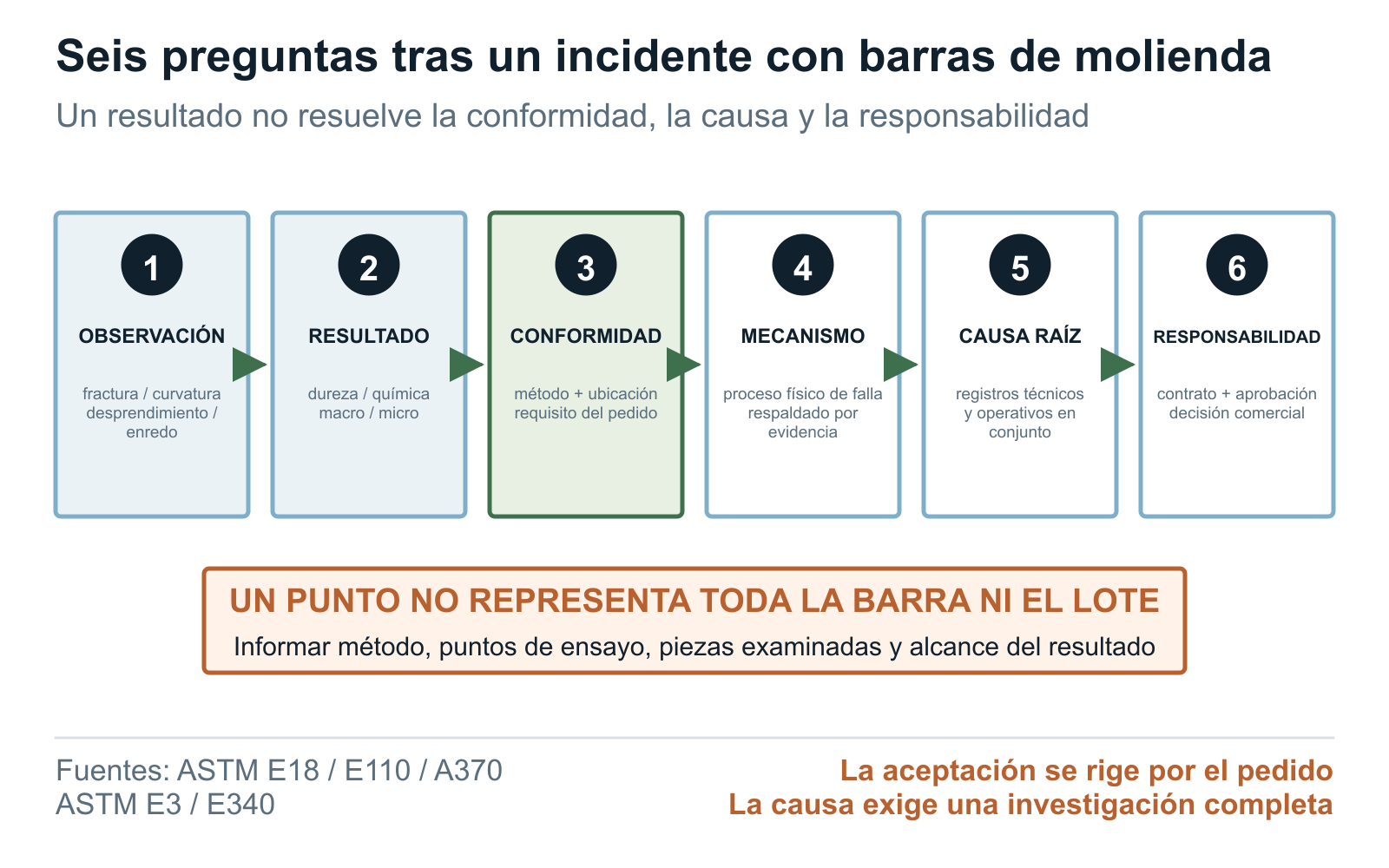

Dureza, microestructura y resultados mecánicos evaluados en conjunto

Un valor de dureza necesita coordenadas y un método. ASTM E18 indica que la dureza Rockwell en una ubicación específica puede no representar toda la pieza. ASTM E110 añade que los durómetros portátiles introducen variación, no necesariamente cumplen los requisitos de E10 o E18 y son sensibles a la alineación y a los tiempos del ensayo.

ISO 6508-1 define los métodos de ensayo Rockwell normal y superficial para materiales metálicos, incluidos los equipos fijos y portátiles a los que se aplica. Por ello, compare métodos, escalas, estados superficiales, ubicaciones, estados de verificación y reglas de informe equivalentes; no convierta una lectura de campo en un perfil de dureza de toda la barra ni en una conclusión sobre tenacidad.

Relacione las tendencias axiales y radiales con el concepto de tratamiento térmico pedido, sin dar por sentado un único perfil ideal. El artículo de Pugh y Ma de 1993 describe una ruta histórica de desarrollo en la que aumentar la dureza de manera uniforme podía aumentar la fragilidad y una dureza elevada podía asociarse con problemas de rotura; los autores investigaron el ajuste selectivo de la dureza superficial y del núcleo.

Ese caso histórico de un proveedor concreto respalda el estudio del equilibrio entre resistencia a la abrasión y resistencia a la fractura como problema de ingeniería. No permite confirmar que una barra moderna determinada sea demasiado dura, definir un gradiente aceptable, clasificar grados ni predecir roturas en otro molino.

La metalografía y el macroataque responden a preguntas distintas. ASTM E3 y E407 orientan la selección, preparación y ataque de probetas con ubicación definida para su examen microscópico. ASTM E340 indica que el macroataque puede revelar cualitativamente heterogeneidad, patrones de segregación, zonas duras o blandas y discontinuidades, pero la variación química sigue siendo cualitativa hasta que se mida por un método apropiado.

ASTM E381 advierte que una indicación debe juzgarse en relación con la pieza, por lo que una sola regla de aceptación no puede cubrir todos los casos. Describa qué se observó, dónde, mediante qué método y por qué resulta relevante para el requisito acordado.

Interprete con cautela los resultados mecánicos obtenidos después del servicio. ASTM A370 remite a la especificación del producto o al pedido para definir la condición del material, la frecuencia de muestreo, la ubicación, la orientación y el informe. También señala que los resultados posteriores al servicio pueden diferir de las propiedades especificadas o esperadas en el estado de fabricación por razones que incluyen exposición ambiental, esfuerzos estáticos o cíclicos, daño mecánico, falta de homogeneidad, anisotropía, procesamiento posterior, limitaciones del muestreo, incertidumbre de calibración y variación estadística normal. Antes de convertir un resultado de una barra fallada en una conclusión de conformidad, compárelo con el pedido aceptado, material sin uso del mismo lote y el historial de servicio.

Fuentes:[4][5][6][7][8][9][10][11][12]

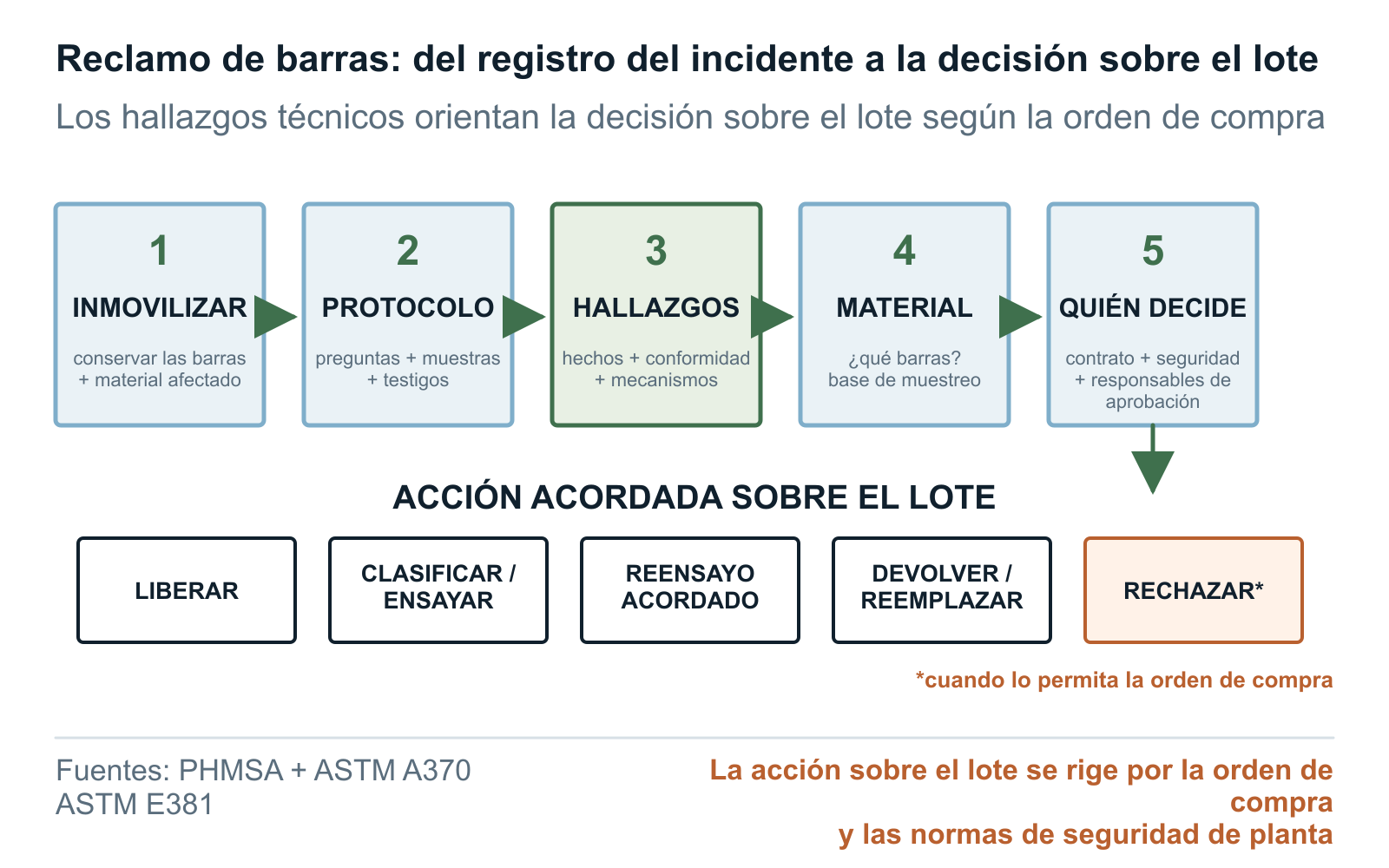

Causas alternativas y decisión sobre el lote

Prepare una matriz de factores contribuyentes que admita más de un factor respaldado por evidencias. Las líneas de investigación relativas al producto pueden incluir discrepancias con la especificación, composición química, perfil de tratamiento térmico, microestructura, discontinuidades, dimensiones, rectitud, condición de los extremos o trazabilidad.

Las líneas de investigación relativas a la planta pueden incluir el estado de la carga, barras rotas o desgastadas que permanecen en servicio, mezcla de tamaños, geometría u holguras del molino, velocidad, alimentación, descarga, cuerpos extraños, atascos o eventos anormales. Entre el suministro y la operación se encuentran el transporte, almacenamiento, izaje, carga, recuperación y mezclas no registradas. Enumerar una línea de investigación no es una acusación; cada una requiere evidencias que cabría esperar y una forma de ponerla a prueba.

Busque evidencia que pueda refutar las hipótesis. Si una posible desviación del tratamiento térmico del proveedor supone un perfil similar en barras sin usar del mismo lote de proceso, ensaye una muestra acordada en lugar de basarse únicamente en la pieza deformada en servicio. Si la hipótesis de enredo depende de la mezcla de longitudes, barras rotas, condición de la carga o interferencias en la descarga, examine toda la carga y los registros, además de la fractura seleccionada. Si se plantea daño por manipulación, compare las marcas de contacto, la ubicación del doblez, el método de izaje, la inspección de recepción y las fotografías a lo largo de la cadena de custodia.

Separe el hallazgo técnico de la extensión del problema dentro del lote. Incluso un mecanismo bien sustentado en una barra puede no establecer cuántas barras están afectadas. Defina a qué lotes o piezas se aplica el hallazgo y revise la regla de muestreo contractual antes de liberar o rechazar el material. El comprador puede inmovilizar el lote, inspeccionar más piezas, clasificarlo, ensayar muestras retenidas o realizar una prueba controlada mientras el reclamo comercial sigue abierto. Identifique a los responsables de la seguridad y de la aprobación.

Siga etapas de revisión: preservar e inmovilizar; aprobar el protocolo de examen; revisar los hechos observados y la conformidad con la especificación; evaluar los mecanismos respaldados y las evidencias de factores contribuyentes; decidir el alcance dentro del lote; y después autorizar la liberación, uso condicionado, clasificación, repetición controlada de ensayos, devolución, reemplazo o rechazo conforme al contrato aceptado. Conserve datos brutos, imágenes, remanentes, cálculos, observaciones discrepantes y aprobaciones de desviaciones. Un abono rápido del proveedor puede cerrar un asunto comercial sin demostrar la causa raíz; un informe técnicamente sólido puede dejar sin resolver la responsabilidad contractual.

Fuentes:[1][3][4][5]

Fuentes:[1][3][4][5][12]

Un expediente del incidente para el proveedor basado en hechos

Una notificación clara al proveedor separa los hechos observados, las hipótesis abiertas, los registros solicitados, el examen propuesto, la contención temporal y la respuesta comercial requerida. Indique qué barras y lotes están inmovilizados, pero evite expresiones como «tratamiento térmico defectuoso» o «fractura frágil causada por el proveedor» hasta que la especificación aceptada y la evidencia las respalden. Solicite al proveedor que conserve los registros correspondientes de producción, tratamiento térmico, enderezado, inspección, fardos y muestras retenidas que el comprador tenga derecho a revisar conforme a la orden.

Adjunte archivos controlados: cronología del incidente, plano de recuperación, índice fotográfico, registro de barras y fragmentos, registro de custodia, extracto de operación del molino, eventos de mantenimiento y manipulación, jerarquía del pedido y de las desviaciones, certificado y mapa de trazabilidad, propuesta de muestreo, alcance del laboratorio y lista de preguntas abiertas. Marque los campos sin datos. Si las partes discrepan, registre la discrepancia y conserve suficiente material para un trabajo presenciado o independiente, en lugar de consumir todas las muestras en el primer examen.

Defina el resultado solicitado y el plazo sin predeterminar la causa. El comprador puede pedir acuse de recibo, conservación de registros, un representante técnico del proveedor, comentarios al protocolo, una propuesta de reemplazo o contención y reserva de derechos contractuales. Las decisiones finales —mantener la inmovilización, liberar, clasificar e inspeccionar, ampliar el muestreo, repetir una prueba controlada en el molino, devolver, reemplazar, ajustar el precio o rechazar— siguen sujetas a la seguridad de la planta, al contrato aceptado, a las evidencias y a quienes estén facultados para decidir.

La plantilla deja los valores entre corchetes porque los hechos del incidente y los términos del contrato corresponden al comprador. No puede añadir una garantía, una admisión, un derecho de rechazo, un límite de aceptación de ensayo ni una posición legal. Ante una falla de consecuencias importantes, lesiones, un asunto de seguros o una probable controversia, solicite revisión competente en metalurgia, operación, aspectos comerciales y legales antes de realizar ensayos destructivos o atribuir formalmente una causa.

Asunto: Notificación de incidente con barras de molienda — [planta y molino]
Incidente: [fecha/hora, molino, estado operativo, situación de parada segura o recuperación]
Condición observada: [rotura, curvatura, fisura longitudinal, desconchado, enredo, otra] descrita sin atribuir una causa
Material inmovilizado: [proveedor, orden de compra, dimensiones, grado/norma, colada, lote de tratamiento térmico, paquete, cantidad]
Trazabilidad: [vínculo confirmado entre pieza y paquete, carga mezclada, material no identificado, registros faltantes]
Registros y muestras conservados: [barras/fragmentos etiquetados, fotografías del estado de hallazgo, superficies de fractura protegidas, barra sin uso del mismo lote, registro de custodia]
No alterar: [sin limpieza, enderezado, corte, rectificado, ensayos destructivos ni eliminación antes de aprobar el protocolo]
Registro operativo: [alimentación, tasa de tratamiento, velocidad, potencia, pulpa/agua, carga, revestimientos/descarga, arranques/paradas, eventos anormales]
Registros del pedido: [especificación aceptada, desviaciones, certificado, registros de tratamiento térmico e inspección, mapa de paquetes]
Hipótesis de trabajo: [material, tratamiento térmico, discontinuidades, dimensiones, manipulación, condiciones de servicio del molino, mezcla de medios de molienda]
Plan de examen: [registro visual/dimensional, examen no destructivo si se justifica, fractografía, composición química, macroestructura/microestructura, mapa de dureza]
Plano de muestras: [zona de fractura, sección alejada del origen, barra sin uso del mismo lote, lote de comparación cuando sea válido]
Respuesta del proveedor requerida para: [fecha, contacto técnico, conservación de registros, comentarios al protocolo, contención]
Contactos y responsabilidades: [seguridad de la planta, área técnica del comprador, abastecimiento, proveedor, laboratorio]
Decisión sobre el lote: [mantener inmovilizado, liberar material no afectado, inspeccionar, repetir ensayos, devolver, reemplazar o rechazar conforme al contrato aceptado]
Esta notificación conserva los hechos y los registros originales. No atribuye causa raíz, garantía, responsabilidad ni extensión del problema dentro del lote.

Fuentes:[1][5][9][12]
