El espacio útil real del molino de barras
Utilice el plano vigente o una medición aprobada por la planta para el molino identificado. Registre el diámetro interno, la longitud efectiva de trabajo, la geometría de los revestimientos y los extremos, las disposiciones de alimentación y descarga y los elementos que limitan el movimiento de las barras. Incluya la revisión del plano y el estado de los revestimientos al realizar la medición.
Compruebe la longitud pedida de las barras, su tolerancia y el estado de los extremos frente a ese espacio de trabajo. Ingeniería de planta o el fabricante del molino (OEM) debe confirmar el ajuste y el criterio de holgura para la configuración instalada. Revise la comprobación después de modificar revestimientos o elementos de los extremos, en lugar de basarse en una longitud nominal anterior del casco.
Registre la carga existente junto con las dimensiones: diámetros de reposición, distribución de tamaños desgastados, masa estimada, adiciones y retiradas, y barras rotas o dobladas. Incluya los medios mezclados o sin identificar. Estos datos ayudan a distinguir un problema de dimensiones de las barras de un cambio en el estado de la carga.

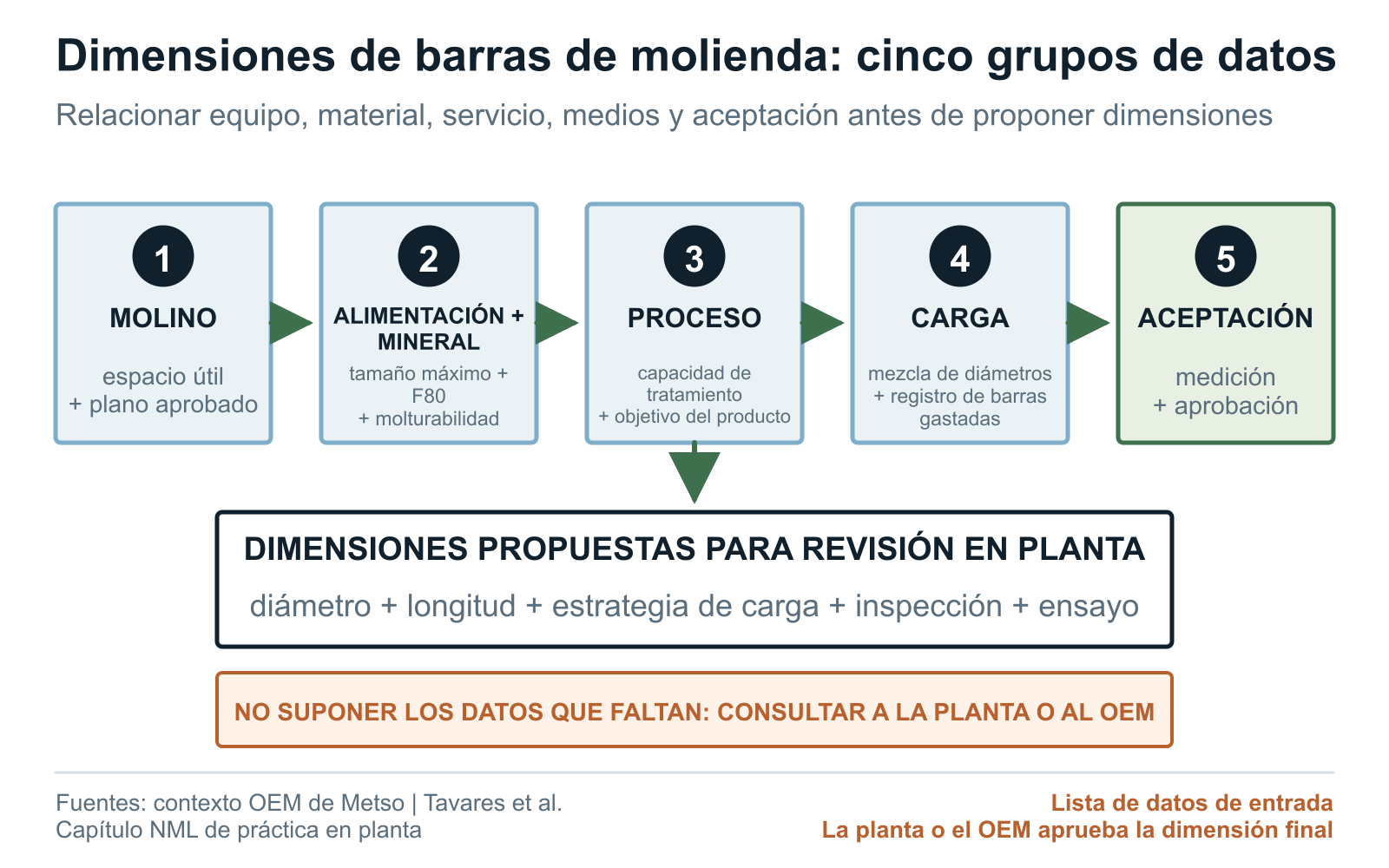

Datos necesarios para seleccionar el tamaño de las barras
Antes de elegir un diámetro, reúna la geometría del molino, los datos de alimentación y del mineral, las condiciones de operación, la carga actual y el resultado que la planta desea mejorar. Marque los datos faltantes como desconocidos. Una holgura o un tamaño de alimentación supuestos nunca deben convertirse en una dimensión del pedido.
Para la alimentación, conserve una distribución granulométrica fechada que incluya el tamaño máximo y el F80 cuando estén disponibles, además de la identificación del mineral o de la campaña, la humedad o los sólidos, la densidad cuando corresponda y los datos de molturabilidad utilizados por la planta. El índice de trabajo Bond para molino de barras describe la muestra y el método ensayados; no calcula el diámetro de las barras.
Añada la línea base operativa: operación húmeda o seca, capacidad de tratamiento, velocidad, potencia, producto objetivo, estado de los revestimientos y de la descarga, diámetro de reposición actual, distribución de diámetros desgastados e incidentes recientes de rotura, flexión o enredo. Si la línea base no es fiable, mídala primero y trate el primer suministro como una prueba controlada.
| Bloque de entrada | Campos mínimos | Evidencia preferida | Decisión que apoya |
|---|---|---|---|
| Molino y espacio útil de trabajo | Etiqueta de planta y molino, tipo, descarga, diámetro interno, longitud efectiva de trabajo o molienda, revestimientos, geometría de extremo, holguras, velocidad, potencia y revisión del plano actual. | Plano o hoja de datos del OEM, estándar de planta aprobado, plano del revestimiento, medición de mantenimiento y aprobación del ingeniero responsable. | Si el diámetro y la longitud candidatos pueden evaluarse para el equipo identificado. |
| Alimentación y mineral | Tamaño máximo, F80 o distribución granulométrica completa, campaña de mineral, densidad, humedad o sólidos, dureza, abrasión y datos de molturabilidad cuando se utilicen. | Muestreo de planta fechado, informe de laboratorio con identificación de la muestra y método, y registro de la campaña o mezcla. | Qué diámetros candidatos merecen una revisión de ingeniería y hasta qué punto la alimentación de prueba será representativa. |
| Punto final del proceso | Capacidad de tratamiento, P80 objetivo o distribución granulométrica, riesgo de exceso de gruesos o finos, configuración del circuito, restricciones aguas abajo, potencia y estado del agua o de la pulpa. | Exportación del historiador de datos de planta, informe de campaña de medición, balance de masa, análisis granulométrico de laboratorio y ventana operativa aprobada. | Qué rendimiento debe permanecer estable mientras se prueba un tamaño candidato. |
| Carga actual de barras | Combinación de diámetros y longitudes, masa de carga, adiciones, distribución de barras desgastadas, retiros, mezcla de proveedores, roturas, flexiones y enredos. | Levantamiento de la carga, registro de adiciones y retiros, trazabilidad de paquetes, fotografías y registros de mantenimiento e incidentes. | Si el nuevo tamaño puede introducirse de forma controlada y cómo se gestionarán las barras durante la transición y las barras preexistentes. |
| Detalles comerciales y de inspección. | Cantidad, pedido de prueba o rutinario, jerarquía de normas, características dimensionales, muestreo, informes, etapa de inspección, embalaje, destino y responsable de la aprobación final. | RFQ aceptada, plano, pedido, plan de inspección y ensayos, formato del certificado y proceso aprobado para gestionar desviaciones. | Qué debe cotizar, medir e informar el proveedor y qué debe mantener en espera para revisión del comprador. |

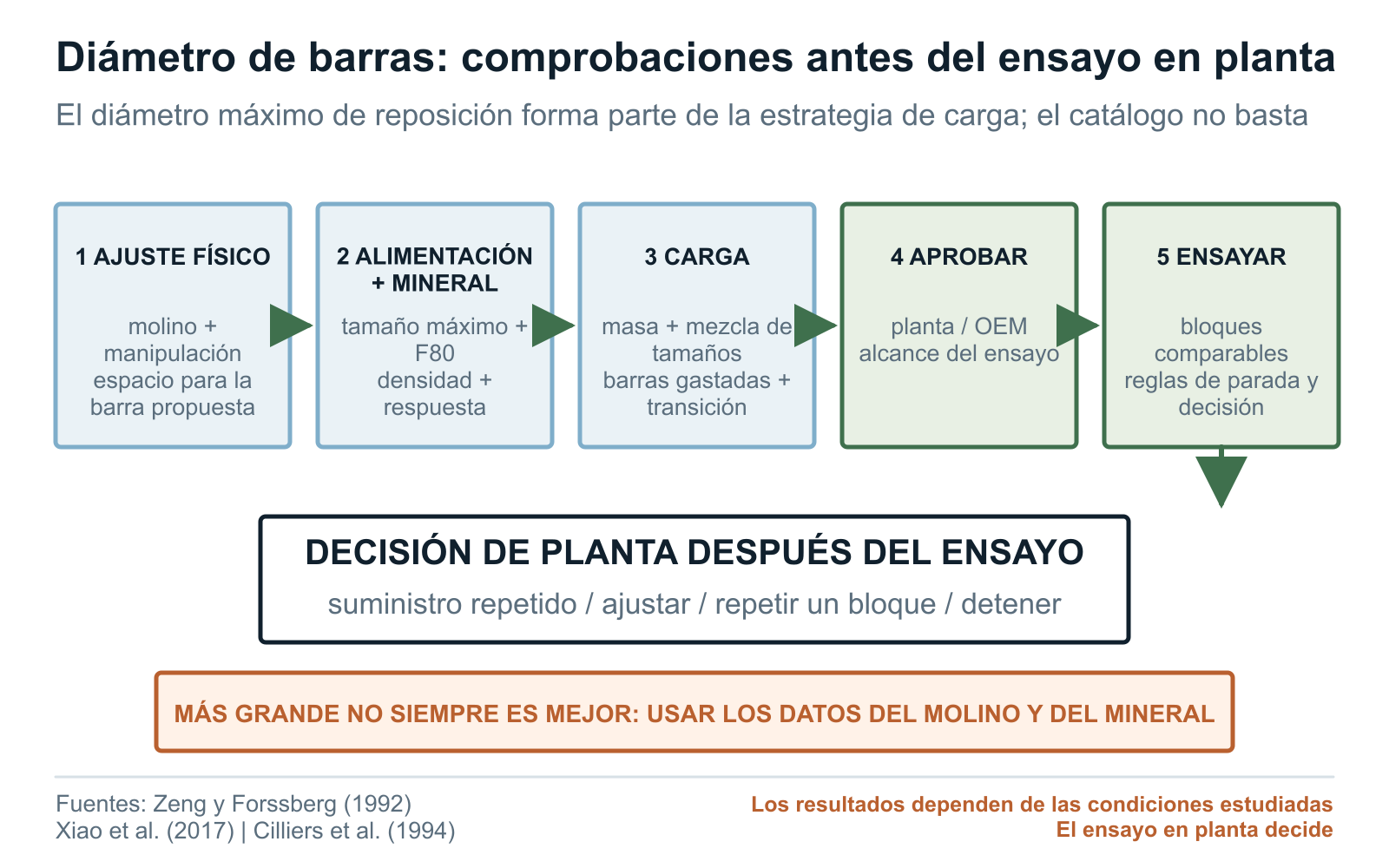

El diámetro de las barras como variable de una carga de prueba
El diámetro modifica el número y la masa de las barras en la carga, su geometría de contacto y la interacción de las partículas gruesas con los cuerpos moledores. El resultado útil es un diámetro de reposición candidato y una estrategia de carga para un molino concreto, no un valor permanente derivado únicamente del diámetro del cuerpo del molino.
Los estudios publicados refuerzan la necesidad de realizar un ensayo específico de la planta. Zeng y Forssberg encontraron efectos del tamaño de alimentación y de la carga en condiciones de lote seco de laboratorio, mientras que Xiao y sus coautores compararon dos tamaños de barras en una planta de bauxita. Esos resultados pueden servir de base para un ensayo, pero los tamaños de las barras o las ganancias reportadas no se pueden copiar en otro mineral, molino o ruta de tratamiento térmico.
Evalúe el diámetro propuesto en cuanto a ajuste, manipulación, respuesta de la alimentación y compatibilidad con la carga actual; después obtenga la aprobación de la planta o del OEM. Cambie únicamente el diámetro cuando la prueba deba aislar su efecto. Si cambian a la vez el diámetro, el grado, el tratamiento térmico y la masa de la carga, registre todos los cambios y evalúe su resultado conjunto.
| Cambio propuesto | Por qué un comprador puede evaluarlo | Variables que deben mantenerse comparables | Riesgos que deben vigilarse |
|---|---|---|---|
| Mayor diámetro de reposición | Para probar la rotura de partículas gruesas o restaurar una carga después de un cambio de alimentación o de servicio aprobado por la ingeniería de la planta. | Campaña de mineral, distribución de la alimentación, estado del molino, masa de carga, longitud, alternativa de material, producto objetivo, capacidad de tratamiento y método de medición. | Ajuste y manipulación, potencia, granulometría del producto, finos, movimiento de la carga, interacción con los revestimientos y la descarga, rotura, flexión y mezcla durante la transición. |
| Menor diámetro de reposición | Para probar un patrón de contacto diferente o responder a una alimentación más fina y uniforme bajo una hipótesis operativa aprobada. | Las mismas condiciones del molino y la alimentación, masa de carga y combinación de tamaños declaradas, producto final, tiempo de exposición, identidad del proveedor y reglas de parada. | Arrastre de partículas gruesas, capacidad de tratamiento, potencia, sobremolienda o exceso de finos, desgaste y rotura de barras y una carga con tamaños mezclados sin control. |
| Dos o más diámetros de reposición | Mantener una distribución de tamaño operativo aprobada en lugar de depender únicamente del desgaste para crear barras más pequeñas. | Política de adición, inventario por tamaño, método para medir las barras desgastadas, trazabilidad de proveedores y lotes y criterios de retiro. | Pérdida de la identidad del tamaño, cambios ocultos en la masa de carga, barras preexistentes, retiros sesgados e imposibilidad de atribuir el rendimiento. |
| Sin cambio de diámetro | Aislar una variable de material, tratamiento térmico, inspección o proveedor preservando la estrategia de tamaño actual. | Dimensiones ordenadas y reales, estudio de carga, alimentación y servicio, ventana de prueba, incertidumbre de medición y manejo de transición. | Suponer que un diámetro nominalmente igual garantiza la misma sección real, rectitud, estado de los extremos, masa, perfil de dureza o respuesta en servicio. |

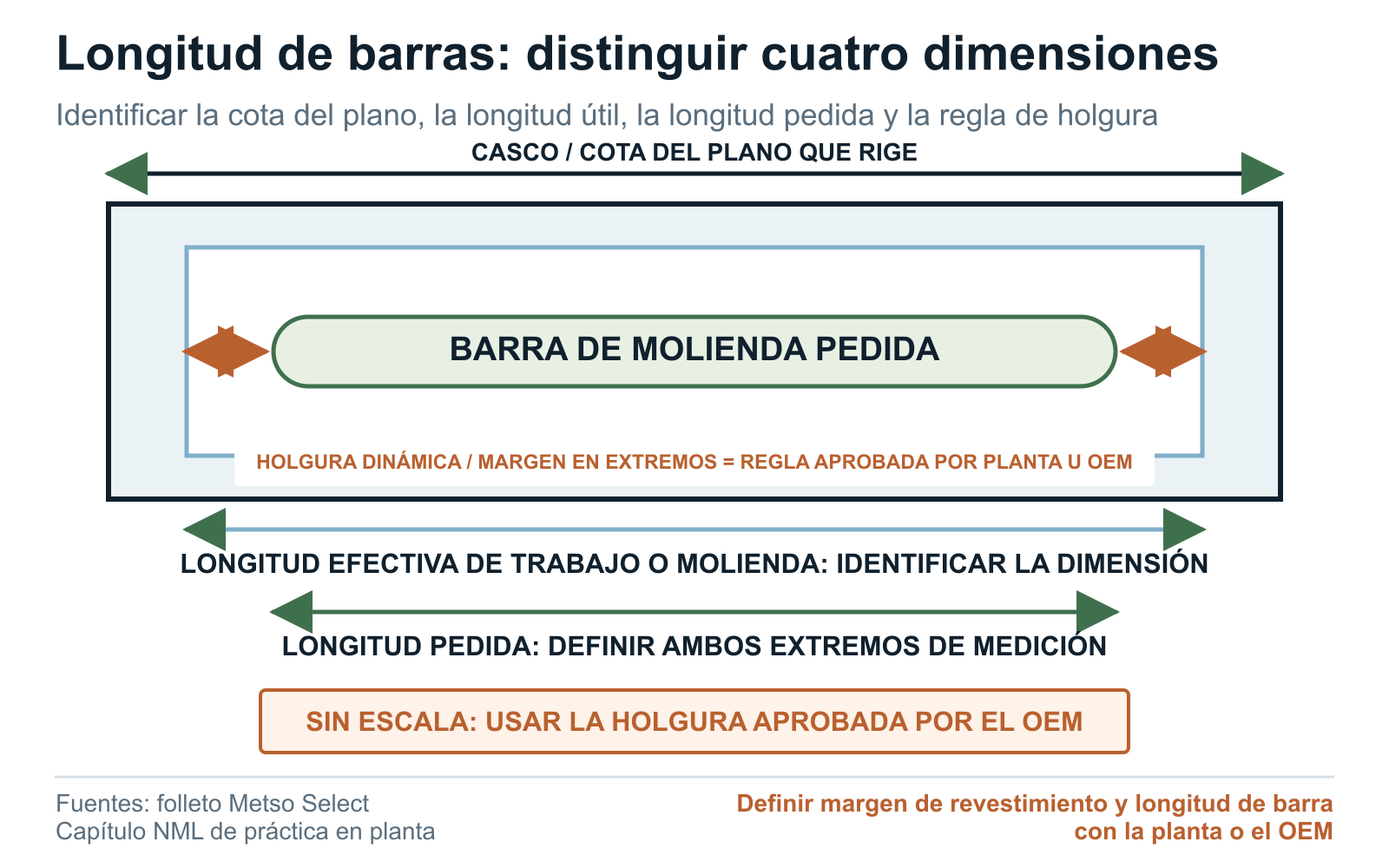

Longitud de las barras, longitud efectiva de molienda y holgura dinámica
Relacione la longitud de las barras con el espacio efectivo de trabajo del molino. La longitud del cuerpo, la distancia entre revestimientos y la longitud efectiva de molienda son mediciones distintas; indique qué dimensión y qué plano controlan el pedido.
La planta o el OEM debe definir la regla de holgura. La revisión debe incluir el estado de los revestimientos, la geometría de los extremos, los componentes de alimentación y descarga, los extremos y la rectitud de las barras, la dispersión real de longitudes y las consecuencias de un contacto o atasco. No existe una holgura genérica válida para todos los molinos.
Mantenga la longitud, la rectitud y el estado de los extremos como criterios de aceptación separados. Una barra puede cumplir uno y no cumplir otro. Al investigar un problema de ajuste o enredo, registre la definición de los puntos de longitud, el proceso de los extremos, la aceptación de rebabas o grietas y el estado de la carga actual.

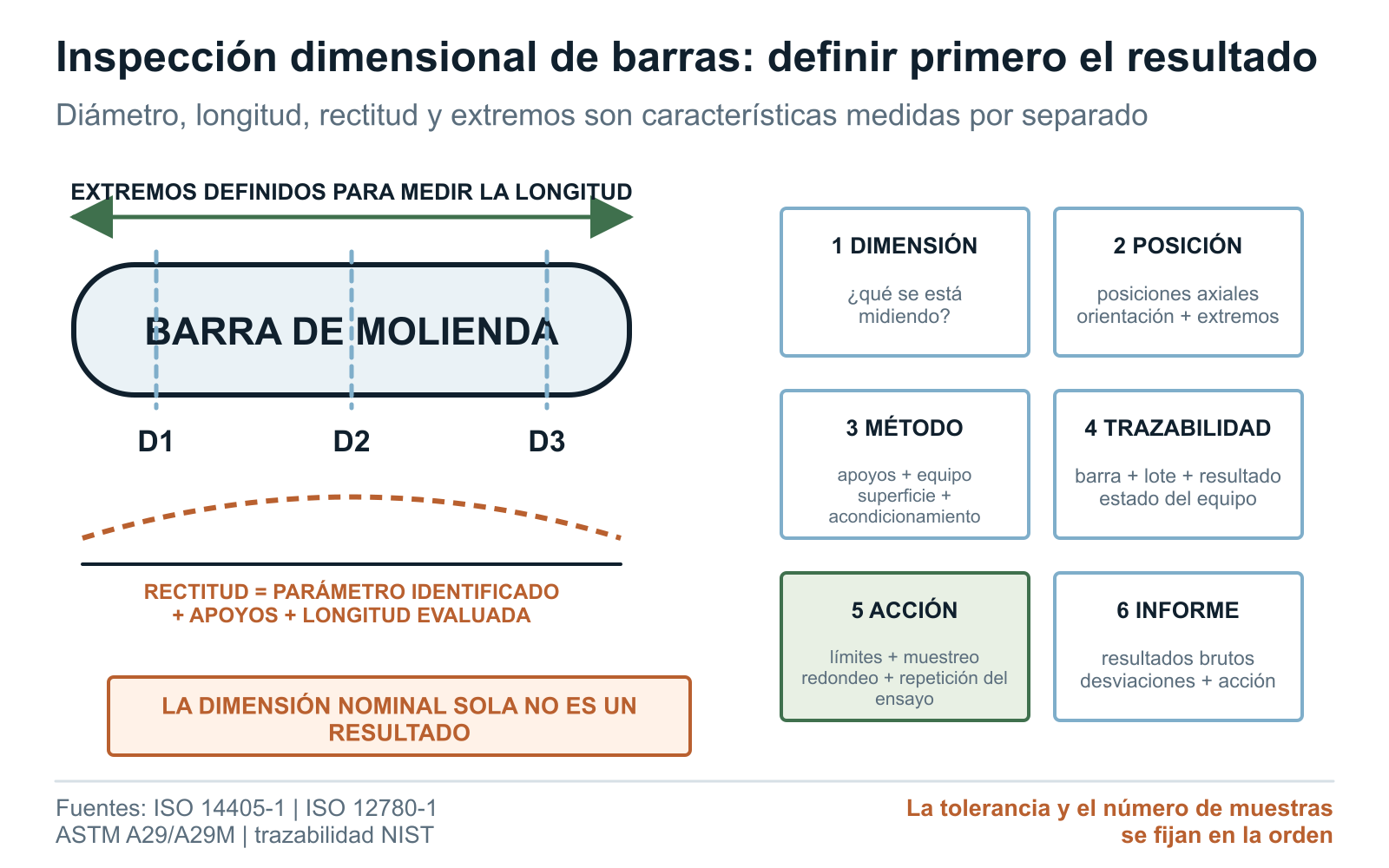

Requisitos de diámetro, longitud, rectitud y extremos
Redacte el diámetro y la longitud como características medibles, no solo como valores nominales. Indique límites, posiciones, orientaciones, estado superficial, puntos de referencia, equipo y muestreo. ISO 14405-1 aporta vocabulario dimensional, pero el plano o el pedido sigue determinando la tolerancia.
Para la rectitud, indique el parámetro, la longitud evaluada, los apoyos, la orientación, el método, el equipo y el límite. ISO 12780-1 define conceptos de rectitud, pero no fija el límite de una barra de molienda ni el montaje de medición en taller. Si la planta utiliza un método de luz, describa exactamente cómo se obtiene la medición.
Vincule cada resultado con la barra o el lote que representa y con un equipo cuyo estado de calibración o verificación esté vigente. Conserve las lecturas originales, las reglas de redondeo, las desviaciones, los reensayos y cualquier regla de decisión exigida por el método de medición acordado.
| Característica | RFQ o PO debe definir | El registro de inspección debe mostrar | ¿Qué debe permanecer consistente? |
|---|---|---|---|
| Diámetro | Valor nominal, límites superior e inferior, característica de tamaño, posiciones axiales, orientaciones, estado superficial y de acondicionamiento, método, muestreo y redondeo. | Identidad de barra y lote, lecturas reales por posición y orientación, equipo, estado, método, operador, fecha, desviaciones y manejo de resultados fuera de rango. | Un vocabulario estándar o una especificación general de barras no elige un valor de barra de molienda ni demuestra la idoneidad del molino. |
| Longitud | Valor nominal, límites, definición del punto final, preparación del extremo, soporte, método, acondicionamiento, muestreo y relación con la regla de ajuste de molino aprobada por el comprador. | Longitud real de cada barra, interpretación de los puntos de referencia, equipo y estado, identificación de la barra, fecha, valores atípicos, retrabajo y aprobación de liberación. | La longitud del cuerpo del molino, la longitud efectiva de molienda y la longitud ordenada de la barra son dimensiones separadas. |
| Rectitud | Parámetro definido, característica completa o local, longitud evaluada, apoyo y orientación, referencia cuando corresponda, equipo, límite, muestreo y base de aceptación. | Montaje de medición, distancia entre apoyos, orientación, perfil o desviación máxima según el pedido, posiciones, resultado original, incertidumbre cuando se exija e identificación de la barra. | Una fotografía sobre el suelo, una observación de rodadura o una sola medición de luz no constituyen por sí mismas una evidencia definida. |
| Extremos | Proceso de fabricación permitido, punto de referencia, escuadría o forma cuando se exija, estado de rebabas y aristas, criterios sobre grietas o deformación, chaflán o radio, requisitos sobre la zona afectada por el calor o el mapa de dureza y método de inspección. | Fotografías de los extremos o resultados mapeados cuando se soliciten, historial de retrabajo, estado de conformidad y vínculo con la misma barra o lote. | La longitud nominal por sí sola no describe la geometría o condición del extremo. |
| Muestreo y presentación de informes | Definición de lote, recuento o plan de muestras, aleatorización, etapa de prueba, testigo o tercero, formato de datos sin procesar, campos de certificado, nueva prueba, redondeo, incertidumbre o banda de guardia y persona que decide la acción del lote. | barras cubiertas, ID de barras muestreadas, todos los resultados individuales, datos faltantes, estado del equipo, aprobaciones, nuevas pruebas y la acción final del lote. | Una muestra que pasa cubre solo las barras identificadas en el plan de muestreo, y la trazabilidad pertenece a los resultados, no solo a la etiqueta del instrumento. |

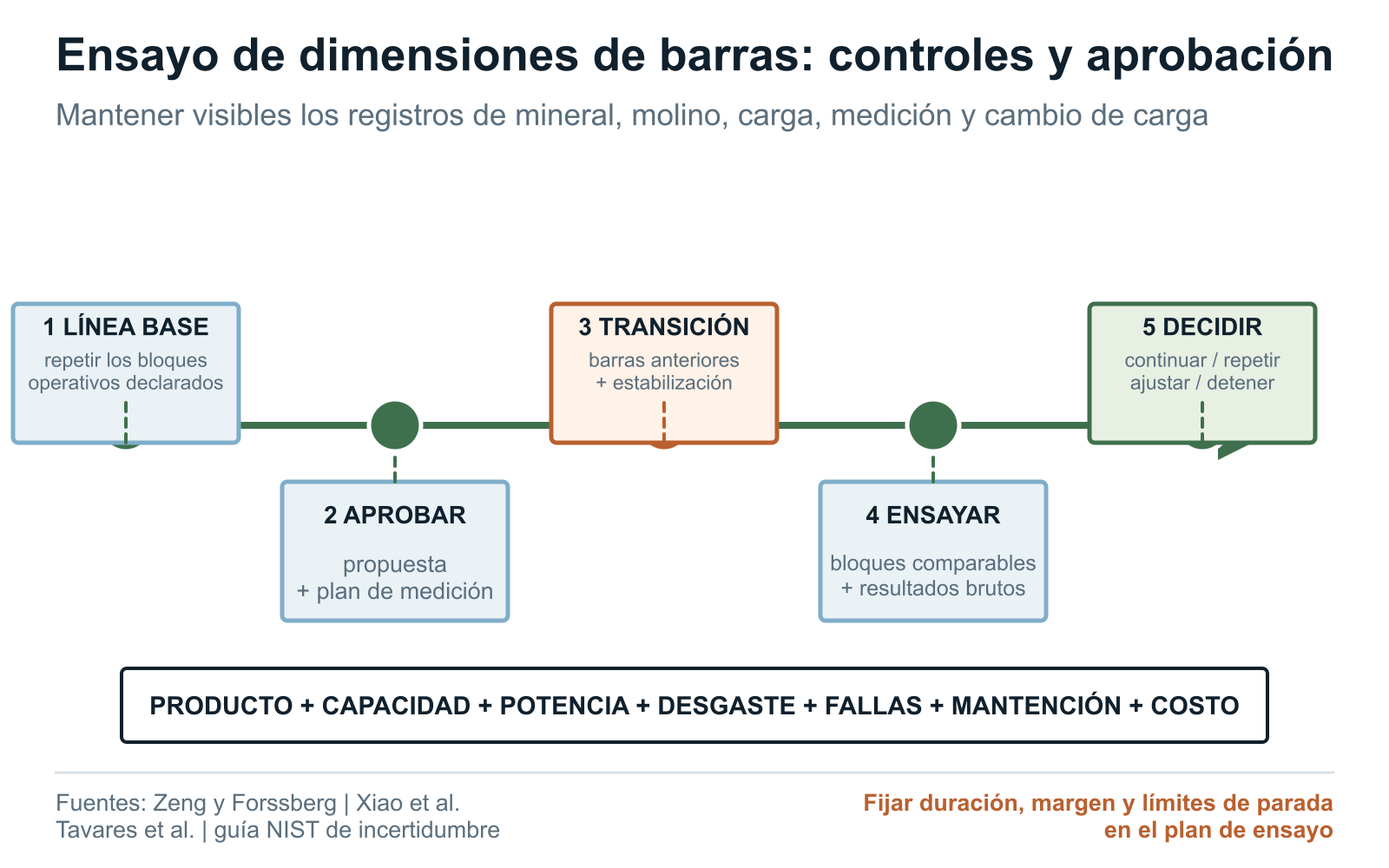

Validación del tamaño en periodos de operación comparables
La cotización puede definir la opción candidata; la prueba en planta determina si funciona. Defina la línea base y los periodos de transición, estabilización y prueba antes de cargar las barras. Mantenga la alimentación, la campaña de mineral, el estado de los revestimientos, la velocidad, la masa de carga, la capacidad de tratamiento objetivo y el producto objetivo suficientemente próximos para comparar los periodos.
Revise conjuntamente la granulometría del producto, la capacidad de tratamiento, la potencia o energía específica, el consumo ajustado de barras, las roturas, los retiros de barras dobladas, los eventos de enredo o manipulación, el mantenimiento y el costo. Un valor inferior de kg/t no es concluyente si al mismo tiempo cambiaron el producto objetivo, el mineral o el estado de la carga.
Acuerde las reglas de parada por seguridad y los criterios de decisión comercial antes de la prueba. El resultado puede ser continuar, ajustar, repetir o detener. Si la variación operativa es mayor que el efecto observado, declare la prueba no concluyente y conserve los datos originales para el siguiente periodo.
Redacción de la RFQ y de la orden de compra
Indique qué campos fija el comprador, cuáles debe confirmar el proveedor y cuáles requieren la aprobación de la planta o del OEM. El proveedor puede confirmar la viabilidad de fabricación y la inspección; el ajuste al molino y la aprobación de la carga corresponden a la planta, salvo que el contrato asigne esa autoridad a otra parte.
Mantenga el pedido de prueba separado del suministro rutinario. La prueba requiere cantidad, identificación del lote, plan de transición, liberación, registro operativo, reglas de parada y fecha de revisión. Para el suministro repetitivo, utilice la revisión aprobada y exija un aviso de cambio antes de que el proveedor modifique dimensiones, alternativa de material, tratamiento térmico, origen, inspección o embalaje.
Indique en la RFQ el molino, las dimensiones y tolerancias confirmadas, el método de medición de rectitud, los requisitos de los extremos y los registros de inspección. Señale los valores pendientes de revisión por la planta o el OEM. Antes de emitir el pedido de prueba, el proveedor debe identificar cualquier limitación de fabricación o desviación propuesta respecto de esos campos.
ESQUEMA DE RFQ / PEDIDO PARA EL TAMAÑO DE LAS BARRAS DE MOLIENDA Molino: [planta, identificador del molino, OEM/modelo, disposición de descarga, diámetro interno, longitud efectiva de trabajo] Condiciones actuales: [mineral/alimentación, tamaño máximo y F80, operación húmeda/seca, capacidad de tratamiento, velocidad/potencia, producto objetivo] Carga actual: [diámetros y longitudes, masa total, distribución de diámetros desgastados, roturas, flexiones o enredos recientes] Barras candidatas: [diámetro, longitud, grado/norma, condición de tratamiento térmico, cantidad de prueba] Confirmación del ajuste: [holguras de revestimientos y extremos confirmadas por ingeniería de planta o por el OEM del molino] Dimensiones: [límites de diámetro y longitud, rectitud, estado de los extremos, método de inspección, muestreo] Trazabilidad: [colada de acero, lote de tratamiento térmico, paquete, certificado] Periodos de prueba: [línea base, transición, estabilización, operación con la opción candidata] Mediciones: [granulometría del producto, capacidad de tratamiento, potencia, consumo ajustado de barras, fallas, tiempo de parada] Reglas de parada: [seguridad, operación del molino, estado de la carga y puntos de espera comerciales] Decisión: [continuar, repetir, ajustar o detener] Control de cambios: [no cambiar dimensiones, alternativa de material, tratamiento térmico, inspección o método de prueba sin aprobación escrita] Respuesta del proveedor: [excepciones, alternativas, supuestos pendientes, entrega, embalaje, destino]Preguntas frecuentes de compradores
¿Cómo se elige el diámetro de las barras de molienda para un molino de barras?
Comience por el molino identificado, el tamaño máximo de alimentación y el F80, la densidad y la molturabilidad del mineral, el producto objetivo, la capacidad de tratamiento, la masa y distribución de diámetros de la carga actual, el perfil de las barras desgastadas y el historial operativo. Solicite a la ingeniería de planta y al OEM que aprueben uno o más diámetros de reposición candidatos y compárelos en periodos operativos controlados. Ningún catálogo ni fórmula selecciona un diámetro válido para todos los molinos.
¿La longitud de las barras debe ser igual a la longitud del cuerpo del molino?
No. La longitud del cuerpo del molino, la distancia entre revestimientos, la longitud efectiva de molienda y el espacio útil para las barras son mensurandos distintos. Antes de pedir la longitud, el comprador debe identificar el plano vigente de referencia, la geometría de los revestimientos y extremos instalados, la regla aprobada de holgura dinámica, la definición de los puntos de longitud de la barra y la aprobación de la planta o del OEM.
¿Qué requisito de rectitud debe indicar la orden de compra?
Utilice el valor aprobado para el molino y la ruta de manipulación reales. Indique el parámetro de rectitud, la longitud evaluada, los apoyos, la orientación, el equipo, el método, el límite, el muestreo, la incertidumbre o regla de decisión cuando corresponda y los campos del informe. ISO 12780-1 aporta vocabulario, no un límite único para barras de molienda.
¿Puede utilizarse un mismo diámetro para cualquier mineral y tamaño de alimentación?
No. Los estudios de laboratorio y planta muestran que el tamaño de la alimentación y de los cuerpos moledores puede afectar la molienda, pero cada resultado pertenece al mineral, molino, carga, método y condiciones de operación ensayados. Revise la campaña de mineral, la distribución del tamaño máximo, la molturabilidad, el producto objetivo, la carga actual y las condiciones operativas de la planta antes de elegir un tamaño.
¿Qué dimensiones debe incluir el informe de inspección de las barras de molienda?
Informe los resultados de los diámetros individuales en posiciones y orientaciones axiales ordenadas, la longitud individual utilizando los puntos finales definidos, el resultado de rectitud ordenado con la configuración completa y los resultados de las condiciones finales. Incluya la identidad de la barra o del lote, el equipo y el estado de calibración o verificación, el método, el operador, la fecha, los resultados brutos, el redondeo, las desviaciones, las nuevas pruebas y la acción final del lote.
¿Cómo debe probar el comprador un nuevo tamaño de barra de molienda?
Defina de antemano la opción candidata, la línea base, el plan de transición, los periodos operativos comparables, los controles del mineral y la alimentación, la masa de carga y mezcla de proveedores, los controles de material y dureza, el producto, la capacidad de tratamiento, la potencia, las métricas de desgaste y fallas, las reglas de parada por seguridad y razones comerciales, la incertidumbre y el responsable de la decisión. Informe la presencia de barras preexistentes y la duración real de cualquier prueba detenida, sin extrapolar.
Lista de verificación para la RFQ
- Planta, etiqueta del molino de barras, OEM, modelo, tipo, disposición de descarga e ingeniero responsable identificados
- Se registran el plano vigente de referencia del molino, la hoja de datos, el plano de revestimientos, sus revisiones y la norma de planta.
- Se verifican el diámetro interno, la longitud efectiva de trabajo o molienda, la geometría de los revestimientos y extremos instalados y la regla definida de holgura dinámica.
- Se asigna a la planta, al OEM o a otra parte autorizada por contrato la responsabilidad de aprobar el ajuste al molino y la carga.
- Se registran el tamaño máximo de alimentación, el F80 o la distribución granulométrica completa, la fecha de muestreo, la campaña de mineral, la densidad, la humedad o los sólidos y la variabilidad.
- Evidencia de molturabilidad o índice de trabajo vinculada a la identidad de la muestra, método, laboratorio, fecha e incertidumbre aplicable
- Se definen el P80 o la distribución granulométrica objetivo, el riesgo de gruesos o finos, la capacidad de tratamiento, la potencia, la velocidad, el circuito y las restricciones aguas abajo.
- Se miden la masa de carga actual, el diámetro máximo de reposición, la distribución de diámetros, las longitudes, los proveedores y las barras preexistentes.
- Distribución de barras desgastadas, reglas de adición y remoción, barras rotas y dobladas, enredos e historial de mantenimiento documentado.
- Hipótesis del diámetro candidato y si reemplaza, complementa o incorpora gradualmente la carga actual indicada
- La longitud candidata se vincula con el mensurando verificado del molino, la definición de los puntos de longitud, la geometría de los extremos, la rectitud y la revisión de holgura aprobada.
- El diámetro ordenado incluye valor nominal, límites, característica de tamaño, posiciones axiales, orientaciones, estado de la superficie, método, muestreo y redondeo.
- La longitud ordenada incluye valor nominal, límites, puntos finales, soporte, equipo, método, muestreo y redondeo.
- La rectitud incluye el parámetro nombrado, la longitud evaluada, el soporte y la orientación, el equipo, el método, el límite, el muestreo y la regla de decisión.
- El proceso y la aceptación de los extremos incluyen puntos de referencia, rebabas, aristas, grietas, deformación, escuadría o forma y, cuando se exijan, chaflán o radio.
- Grado del material, estándar y edición, condición de entrega, ruta de tratamiento térmico y método y mapa de dureza controlados por separado del tamaño
- Se definen la colada, el lote de proceso o tratamiento térmico, el paquete, la identificación de las piezas y la etapa de inspección, incluido qué lote o piezas cubre cada resultado.
- Resultados de medición vinculados a la identidad del equipo, estado de calibración o verificación, método, operador, fecha, datos sin procesar y desviaciones.
- Cuando el método acordado lo exija, se indican la incertidumbre, la banda de guarda o regla de decisión, los reensayos, el redondeo, el tratamiento de valores atípicos, el retrabajo, la puesta en espera y la aprobación de liberación.
- Se fijan la cantidad de prueba, el marcado de los paquetes, el embalaje, la manipulación, el destino, la muestra retenida y los requisitos de entrega de datos.
- Se definen previamente la línea base, la transición, la estabilización, los periodos de prueba, el registro de barras preexistentes y los controles comparables del mineral y de la operación.
- Se revisan conjuntamente la granulometría del producto, la capacidad de tratamiento, la potencia, el consumo ajustado de barras, las fallas, el levantamiento de la carga, el mantenimiento, la respuesta aguas abajo y el costo.
- Las reglas de seguridad del sitio, proceso, evidencia y parada comercial permanecen activas con los tomadores de decisiones designados
- El control de cambios requiere la aprobación por escrito del comprador antes de alterar las dimensiones, el material, el tratamiento térmico, la fuente, la inspección, la trazabilidad, el embalaje o el método de prueba.
