Rupture et déformation des barres de broyage : enquêter sur un incident du broyeur

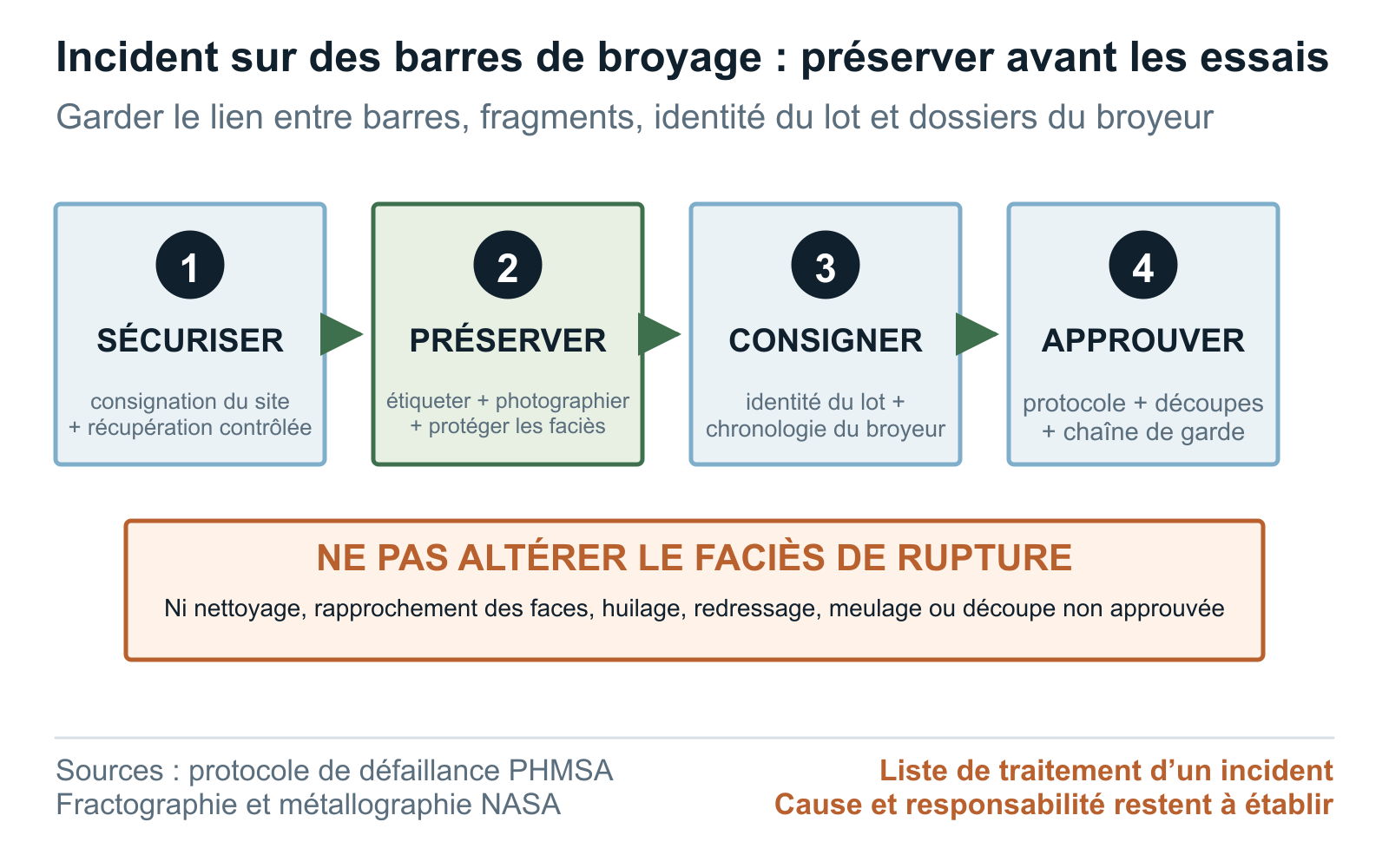

La sécurité et la conservation des preuves passent en premier

La première réponse à une rupture, une courbure ou un enchevêtrement de barres de broyage relève de la sécurité du site et de la maîtrise des preuves, pas d’une conclusion métallurgique. Suivre les procédures de l’installation pour l’isolement, la consignation, les espaces confinés, le levage, les travaux par point chaud et la récupération ; les procédures du site restent applicables.

Une fois la zone sécurisée, désigner un responsable d’enquête et consigner le broyeur, la date et l’heure, l’état d’exploitation, la séquence d’alarme ou d’arrêt et l’identité de la personne ayant récupéré chaque barre ou fragment. Placer la livraison, la coulée, le lot de traitement thermique ou de fabrication concernés, ainsi que les barres mélangées non identifiées, en attente administrative jusqu’à ce que l’acheteur en définisse le périmètre.

Conserver les surfaces de rupture dans leur état après récupération. Ne pas les brosser à la brosse métallique, les sabler, les meuler, les nettoyer à l’acide, les marquer à la peinture, les huiler, les graisser ou presser l’une contre l’autre les faces correspondantes. Ces actions peuvent retirer des dépôts, écraser les reliefs de surface, créer des marques secondaires ou contaminer les analyses ultérieures.

Photographier chaque pièce à l’endroit où elle a été trouvée, puis après récupération, avec des vues d’ensemble, intermédiaires et rapprochées comportant une échelle et un identifiant stable. Éviter tout contact entre les faces et demander au laboratoire retenu comment les emballer, les sécher, les transporter et les stocker en fonction de l’environnement réel.

Conserver davantage que la seule pièce visiblement défaillante. Garder un ensemble complet ou représentatif de fragments, une longueur mesurée de part et d’autre de la rupture lorsque cela est possible, les barres cintrées ou écaillées et une barre inutilisée du même lot fournisseur. Si la charge contient des corps broyants provenant de chargements antérieurs ou mélangés, les séparer et les étiqueter sans supposer leur identité. Avant toute découpe inévitable, consigner sa position et sa méthode ; selon un plan approuvé par le laboratoire, maintenir les dommages thermiques et mécaniques hors de la zone à examiner.

Le protocole métallurgique de la PHMSA concerne les tubes de canalisation, pas les barres de broyage, mais ses principes de conservation des preuves sont transposables : planifier avant les travaux destructifs, photographier avant et après transport, préserver les surfaces de rupture et assurer la chaîne de garde. La NASA décrit également la fractographie et la métallographie comme des volets complémentaires d’une enquête de défaillance. Aucune de ces sources ne détermine pourquoi une barre de broyage a cédé ni qui en porte la responsabilité commerciale ; elles étayent l’ordre méthodique des étapes retenu ici.

Sources :[1][2]

Identification du lot, chronologie du broyeur et chaîne de garde

Établir un registre d’incident et une chaîne de garde avant que les échantillons quittent le site. Donner un identifiant unique à chaque barre, fragment, échantillon de dépôt, ensemble photographique, document et journal électronique. Relier cet identifiant au fournisseur, au bon de commande, à la coulée, au lot de fabrication ou de traitement thermique, au paquet, aux dimensions de la barre, à la date de chargement, au lieu de récupération, à la masse, à l’état, au responsable de la garde, au lieu de stockage et à chaque transfert. Si une information est inconnue, l’indiquer comme telle ; ne pas compléter de mémoire avec une identité de lot commode.

Conserver la chronologie d’exploitation autour de l’événement. Garder les données sur l’origine et la dimension de l’alimentation, le débit de traitement, la vitesse du broyeur, la puissance, l’état de l’eau ou de la pulpe et le produit visé. Consigner la masse et le mélange de dimensions de la charge, les ajouts et retraits de barres et les critères de retrait des barres usées. Inclure l’état des blindages et de la décharge, les démarrages, les arrêts et la maintenance. Enregistrer les bruits ou vibrations anormaux, corps étrangers, blocages, surcharges et incidents de manutention ou de chargement. Préciser la référence temporelle et les données manquantes. Ce relevé n’attribue pas de responsabilité à l’installation ; il fournit au fournisseur et à l’acheteur le même historique d’exploitation pour l’enquête.

Placer le dossier produit à côté du dossier de service. Rassembler la commande acceptée, la spécification et son édition, les dérogations approuvées, le devis du fournisseur, le certificat d’essai de l’aciérie ou le certificat de contrôle, les dossiers de traitement thermique et de contrôle promis dans la commande, le schéma des paquets, la liste de colisage, le contrôle à réception, l’historique de stockage et les non-conformités antérieures. Confirmer quelles barres ont réellement été chargées. Un certificat de la bonne nuance ne confirme pas qu’un fragment récupéré sans marquage appartient à cette coulée ; lorsque la charge était mixte, une étiquette de paquet correspondante ne remplace pas la preuve au niveau de la pièce.

Avant tout examen destructif, transmettre un protocole succinct à l’acheteur, au fournisseur, au laboratoire, à l’assureur ou aux autres parties habilitées, selon le contrat. Préciser les questions, l’identité des échantillons, les nettoyages permis, le plan de découpe, les essais, les droits de présence, le point de contact pour les données, la matière à conserver et la règle de maîtrise des modifications. Les résultats d’une étape doivent déterminer la suivante ; une liste figée de tous les essais possibles peut consommer les preuves sans répondre à la question posée par l’incident.

Sources :[1][2][9]

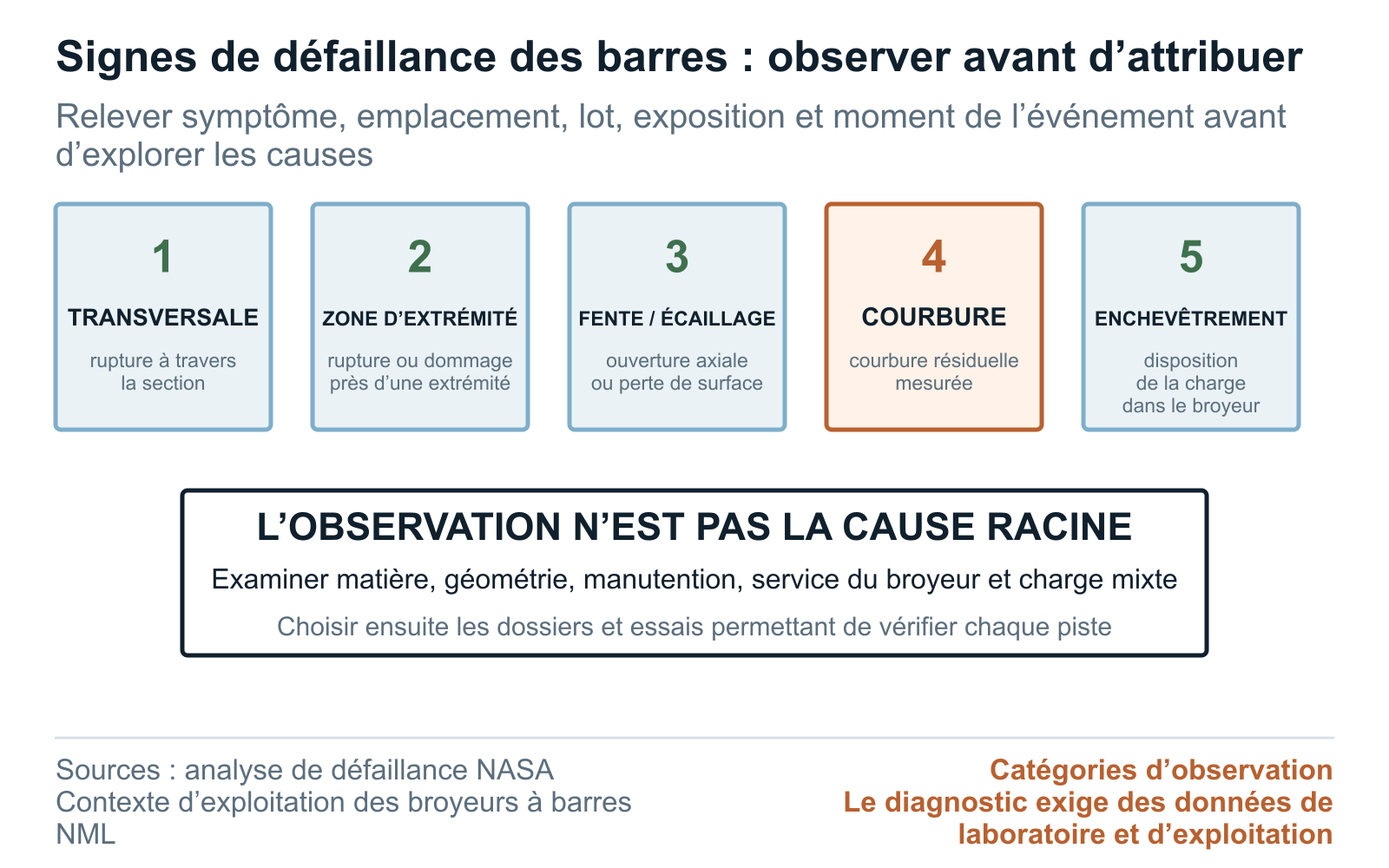

Rupture, courbure, écaillage ou enchevêtrement ?

Commencer par des termes d’observation neutres. Une rupture transversale traverse la section de la barre. Une rupture en zone d’extrémité se situe à une distance de l’extrémité définie par l’acheteur. Une fissuration longitudinale suit l’axe de la barre. L’écaillage ou le décollement de couche enlève de la matière en surface. Une barre cintrée conserve une courbure mesurable après récupération, tandis qu’un enchevêtrement décrit la disposition de la charge. Ces termes organisent les preuves ; ils n’établissent pas de cause racine. À eux seuls, ils ne prouvent ni un acier fragile, ni une ténacité insuffisante, une dureté excessive, un traitement thermique inadapté, un défaut de rectitude, une mauvaise conduite du broyeur ou un dommage par choc.

Photographier la barre entière avant de se concentrer sur la rupture. Relever la distance à chaque extrémité, la longueur restante, le diamètre suivant plusieurs orientations, le profil usé, la forme des extrémités, les marquages, les dommages de surface, la corrosion ou les dépôts, les criques longitudinales ou replis s’ils sont visibles, les aplatissements locaux, les entailles, les colorations thermiques et les marques de contact.

Pour une barre cintrée, définir et documenter les appuis et leur portée de mesure au lieu de juger la courbure sur une photographie prise au sol. Pour un enchevêtrement, relever la disposition dans le broyeur, le mélange de longueurs et de diamètres, les barres cassées et usées présentes, l’état de la charge et de la décharge, ainsi que l’ordre de retrait.

L’examen visuel d’une surface de rupture peut orienter un spécialiste expérimenté vers une origine et un chemin de propagation, mais les photographies de terrain établissent rarement le mécanisme complet. La NASA indique que la fractographie peut identifier des caractéristiques telles que le lieu d’amorçage, le sens de propagation, des informations sur les contraintes appliquées et des défauts possibles ; l’interprétation dépend toujours de la conservation des surfaces, du grossissement, de l’état du matériau et de l’historique de service. Demander au laboratoire de distinguer dans des rubriques séparées les observations, le mode de rupture, le mécanisme contributif et la cause racine.

Le fonctionnement d’un broyeur à barres impose une limite particulière à l’interprétation. Le chapitre du NML décrit des barres travaillant dans un alignement approximativement parallèle, le retrait des barres cassées et usées, et l’enchevêtrement lorsque les barres se désalignent ; il traite aussi de la géométrie du broyeur, de la charge, de la vitesse et du contexte de déformation. Il s’agit de conseils d’exploitation, pas de la preuve qu’un enchevêtrement ou une courbure donnés proviennent du broyeur plutôt que de l’état des barres, de leur manutention, du matériau ou d’une combinaison de facteurs.

Utiliser le grinding rod wear-pattern field guide pour relever la forme des extrémités, les frottements, la courbure et les profils des barres de la charge mixte, avant que l’examen de rupture ou les essais métallurgiques ne resserrent le champ de l’enquête.

Sources :[1][2][3]

Sources :[1][2][3]

Un plan de prélèvement et d’essai fondé sur la comparaison

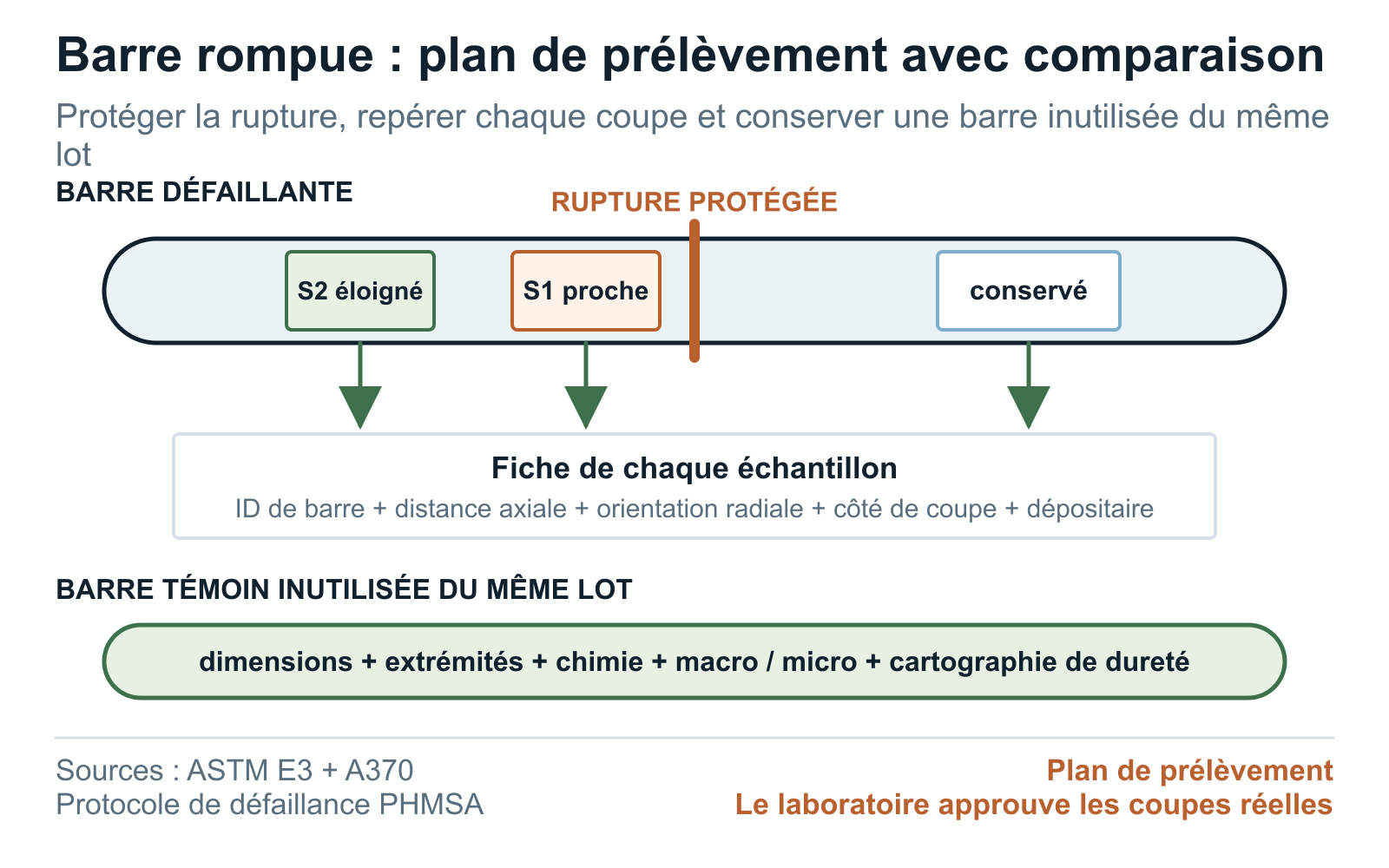

Demander au laboratoire d’établir le plan de découpe après examen des questions de l’enquête et des éléments reçus. Préserver au moins une face de rupture et suffisamment de matière adjacente pour la fractographie et l’examen près de l’origine. Repérer chaque coupe transversale et longitudinale sur un croquis de la barre, avec la distance à la rupture et aux extrémités, l’orientation radiale, l’état de surface et l’historique de découpe. Conserver de la matière pour un réexamen ou une répétition des travaux. Un échantillon simplement étiqueté « barre cassée » ne permet pas de conclure sur une dureté, une microstructure ou une discontinuité dépendant de la position.

Choisir chaque échantillon de comparaison pour une raison précise. Une barre inutilisée du lot concerné peut aider à distinguer les caractéristiques à la livraison des modifications en service, mais une seule barre peut ne pas représenter toute une coulée ou tout un lot de fabrication. Une barre issue d’un lot précédemment accepté n’apporte un contexte valable que si la nuance, le diamètre, l’état, l’échantillonnage et les dossiers sont comparables. Les pièces mélangées ou non identifiées doivent rester dans une catégorie d’identification distincte. Définir le nombre de barres, les positions et les lots que la décision commerciale doit représenter.

Ordonner les méthodes de la moins destructive à la plus destructive : documentation visuelle et dimensionnelle à réception ; examen non destructif adapté lorsqu’il est justifié ; fractographie ; composition chimique ; macrostructure ; microstructure ; cartographie de dureté ; puis essais mécaniques uniquement s’ils répondent à la question convenue et si des éprouvettes valables peuvent être prélevées.

ASTM E3 souligne l’importance de la position et de l’orientation de l’échantillon en métallographie. ASTM E340 et E381 montrent que la macroattaque peut révéler qualitativement des variations de structure et des discontinuités. E381 précise aussi que, pour un contrôle contractuel, l’acheteur et le producteur doivent convenir des sections, de la préparation, de la méthode et des caractéristiques considérées comme préjudiciables. ^[9][11][12]

Préciser les méthodes et les éléments à rapporter au lieu de demander un « essai métallurgique » générique. Pour la dureté, nommer la méthode et l’échelle, la préparation de surface, les coordonnées radiales et axiales, l’espacement, le nombre de mesures, la vérification de l’appareil, la règle de conversion et les informations d’incertitude ou de répétabilité. Pour la microstructure, préciser l’orientation de la coupe, le réactif et la méthode d’attaque s’il y a lieu, le grossissement, les micrographies représentatives et les caractéristiques à évaluer. Pour la composition chimique et les propriétés mécaniques, relier l’état et la position de l’éprouvette à la commande applicable ou à la question de l’enquête.

Sources :[1][5][9][11][12]

Sources :[1][5][9][10][11][12]

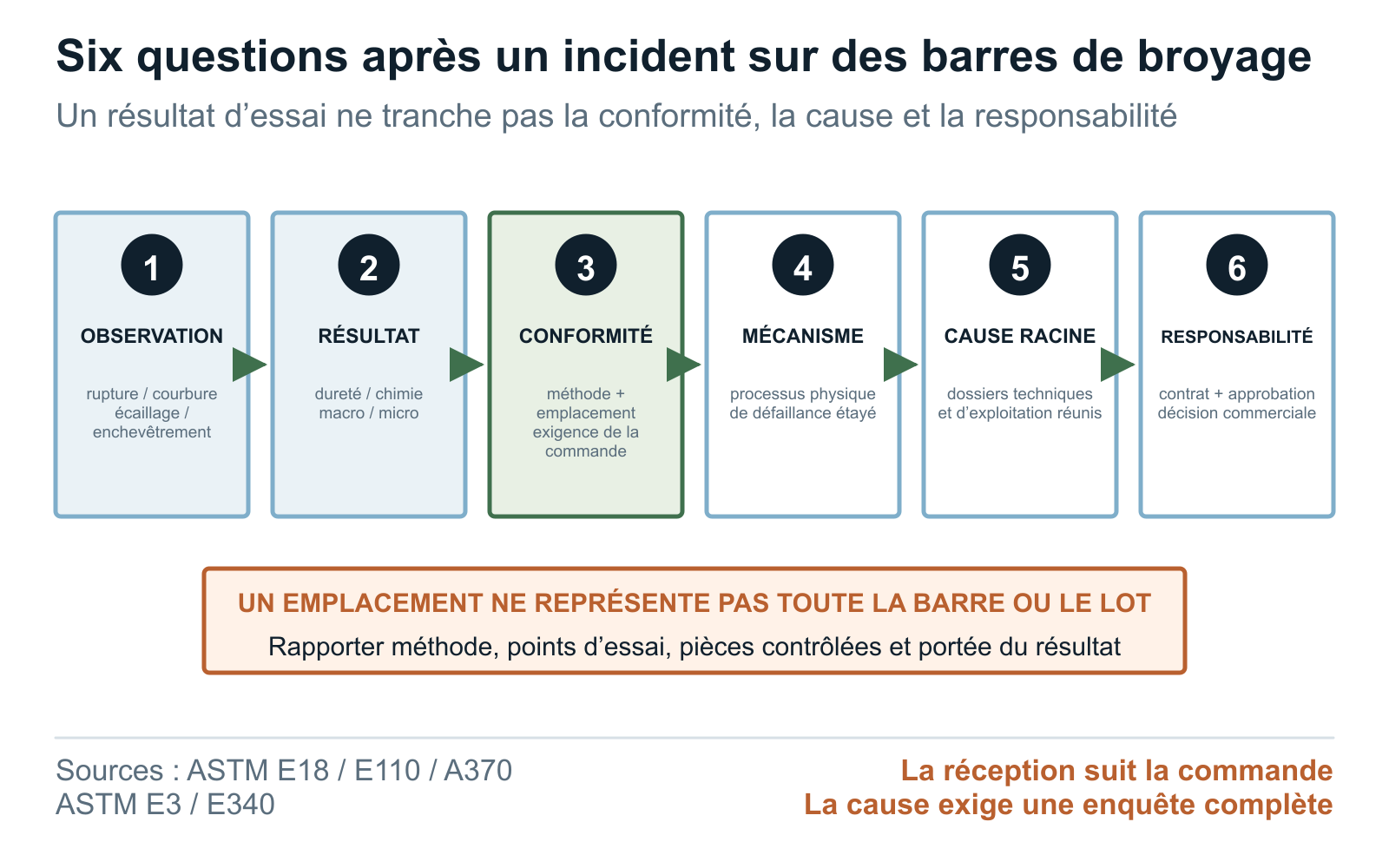

Dureté, microstructure et résultats d’essais mécaniques examinés ensemble

Une valeur de dureté doit être accompagnée de coordonnées et d’une méthode. ASTM E18 indique que la dureté Rockwell en un point donné peut ne pas représenter toute la pièce. ASTM E110 ajoute que les appareils portables introduisent de la variation, ne satisfont pas nécessairement aux exigences d’E10 ou d’E18 et sont sensibles à l’alignement et aux durées d’application.

ISO 6508-1 définit les méthodes d’essai Rockwell normal et superficiel des matériaux métalliques, y compris les machines fixes et portables auxquelles elles s’appliquent. Comparer donc des méthodes, échelles, états de surface, positions, états de vérification et règles de compte rendu équivalents ; ne pas transformer une mesure de terrain en profil de dureté de toute la barre ou en conclusion sur sa ténacité.

Cartographier les tendances axiales et radiales en fonction du principe de traitement thermique commandé, sans imposer un profil idéal unique. L’article de Pugh et Ma de 1993 décrit une voie de développement historique dans laquelle une augmentation uniforme de la dureté pouvait accroître la fragilité et une dureté élevée pouvait être associée à des problèmes de rupture ; les auteurs ont étudié une répartition sélective de la dureté en surface et à cœur.

Ce cas historique propre à un fournisseur étaye l’étude du compromis entre résistance à l’abrasion et résistance à la rupture. Il ne peut ni confirmer qu’une barre actuelle est trop dure, ni définir un gradient acceptable, classer les nuances ou prévoir des ruptures dans un autre broyeur.

La métallographie et la macroattaque répondent à des questions différentes. ASTM E3 et E407 encadrent la sélection, la préparation et l’attaque d’échantillons repérés pour l’examen microscopique. ASTM E340 indique que la macroattaque peut révéler qualitativement l’hétérogénéité, les formes de ségrégation, les zones dures ou tendres et les discontinuités, mais la variation chimique reste qualitative tant qu’elle n’a pas été mesurée par une méthode appropriée.

ASTM E381 précise qu’une indication doit être appréciée en fonction de la pièce ; une même règle d’acceptation ne peut donc pas couvrir tous les cas. Décrire ce qui a été observé, où, par quelle méthode et en quoi cela importe pour l’exigence convenue.

Interpréter avec prudence les résultats mécaniques obtenus après service. ASTM A370 renvoie à la spécification produit ou à la commande pour l’état du matériau, la fréquence de prélèvement, la position, l’orientation et le compte rendu. La norme indique aussi que les résultats après service peuvent différer des propriétés spécifiées ou attendues à la fabrication pour diverses raisons : exposition à l’environnement, contraintes statiques ou cycliques, dommages mécaniques, hétérogénéité, anisotropie, transformations ultérieures, limites de l’échantillonnage, incertitude d’étalonnage et variation statistique normale. Avant d’en tirer une conclusion de conformité, comparer le résultat d’une barre défaillante à la commande acceptée, à de la matière inutilisée du même lot et à l’historique de service.

Sources :[4][5][6][7][8][9][10][11][12]

Hypothèses de cause concurrentes et décision sur le lot

Construire une matrice des facteurs contributifs pouvant retenir plusieurs facteurs étayés. Les pistes liées au produit peuvent comprendre un écart à la spécification, la composition chimique, le profil de traitement thermique, la microstructure, une discontinuité, les dimensions, la rectitude, l’état des extrémités ou la traçabilité.

Les pistes liées à l’installation peuvent inclure l’état de la charge, les barres cassées ou usées laissées en service, le mélange de dimensions, la géométrie ou les jeux du broyeur, la vitesse, l’alimentation, la décharge, les corps étrangers, un blocage ou un événement anormal. Entre le produit et l’installation interviennent le transport, le stockage, le levage, le chargement, la récupération et les mélanges non enregistrés. Énumérer une piste n’est pas accuser ; chacune doit correspondre à des preuves attendues et pouvoir être mise à l’épreuve.

Rechercher des preuves susceptibles de contredire les hypothèses. Si une suspicion concernant le traitement thermique du fournisseur conduit à attendre un profil similaire sur les barres inutilisées du même lot de fabrication, tester un échantillon convenu au lieu de s’appuyer uniquement sur la pièce déformée en service. Si l’hypothèse d’enchevêtrement dépend d’un mélange de longueurs, de barres cassées, de l’état de la charge ou d’une interférence à la décharge, examiner toute la charge et les journaux, pas seulement la rupture sélectionnée. Si un dommage de manutention est envisagé, comparer les marques de contact, la position de la courbure, la méthode de levage, le contrôle à réception et les photographies sur toute la chronologie de garde.

Séparer le constat technique de l’étendue du problème dans le lot. Même un mécanisme solidement établi sur une barre peut ne pas déterminer combien de barres sont concernées. Définir les lots ou pièces auxquels le constat s’applique et vérifier la règle contractuelle d’échantillonnage avant de libérer ou de rejeter du matériel. L’acheteur peut bloquer le lot, examiner davantage de pièces, le trier, tester des échantillons conservés ou mener un essai contrôlé pendant que la réclamation commerciale reste ouverte. Nommer les responsables de la sécurité et de l’approbation.

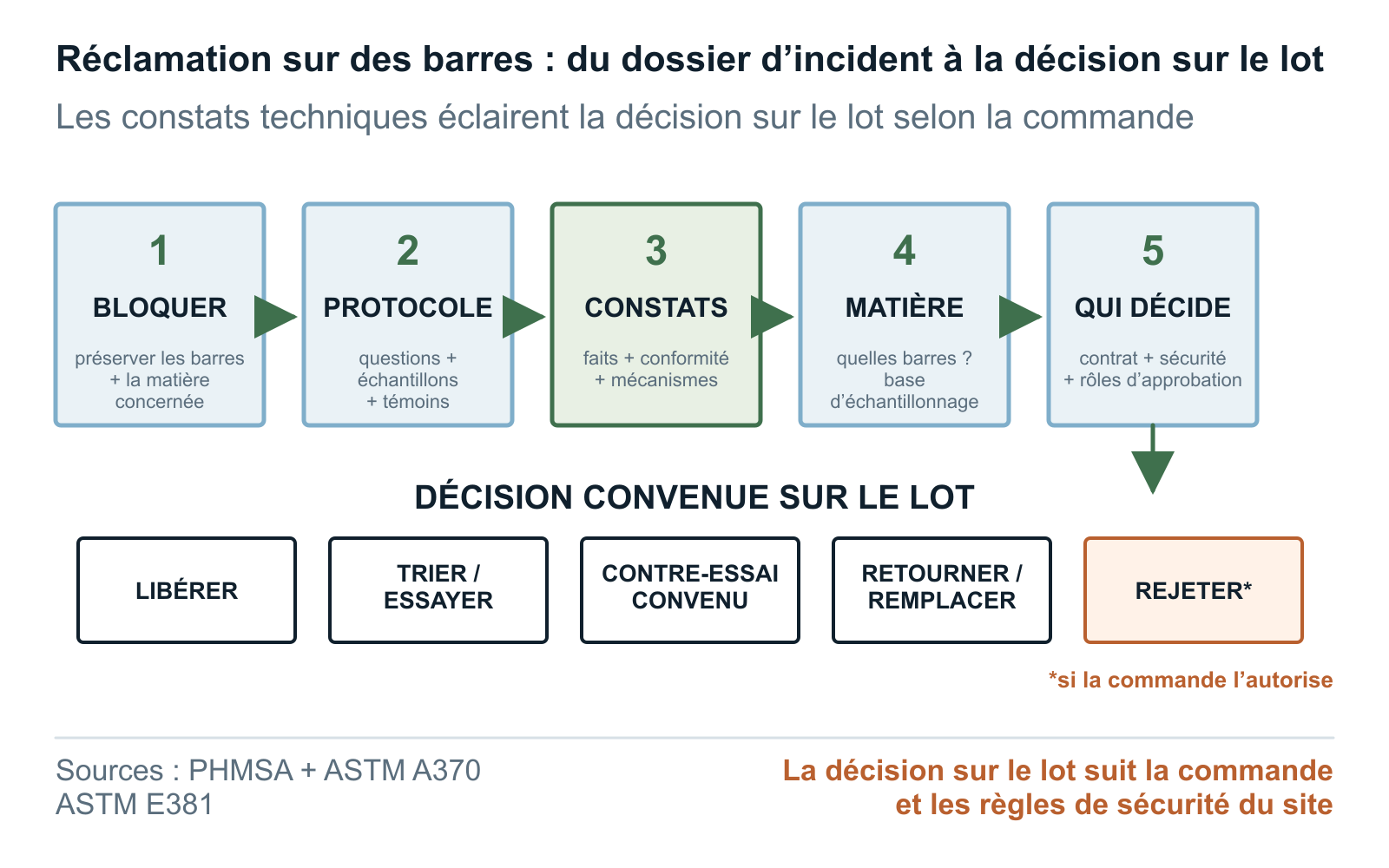

Procéder par étapes de revue : conserver les preuves et bloquer le matériel ; approuver le protocole d’examen ; examiner les faits observés et la conformité à la spécification ; évaluer les mécanismes étayés et les preuves de facteurs contributifs ; décider du périmètre du lot ; puis autoriser la libération, l’utilisation conditionnelle, le tri, les contre-essais contrôlés, le retour, le remplacement ou le rejet selon le contrat accepté. Conserver les données brutes, images, restes, calculs, observations divergentes et approbations de dérogation. Un avoir rapide du fournisseur peut clore un problème commercial sans prouver la cause racine ; un rapport techniquement solide peut encore laisser la responsabilité contractuelle non résolue.

Sources :[1][3][4][5]

Sources :[1][3][4][5][12]

Un dossier d’incident fondé sur les faits pour le fournisseur

Une notification claire au fournisseur sépare les faits observés, les hypothèses ouvertes, les dossiers demandés, l’examen proposé, les mesures conservatoires temporaires et la réponse commerciale attendue. Indiquer les barres et les lots bloqués, mais éviter des expressions comme « traitement thermique défectueux » ou « rupture fragile causée par le fournisseur » tant qu’elles ne sont pas étayées par la spécification acceptée et les preuves. Demander au fournisseur de préserver les dossiers correspondants de production, de traitement thermique, de redressage, de contrôle, de paquets et d’échantillons conservés que la commande donne à l’acheteur le droit de consulter.

Joindre des fichiers maîtrisés : chronologie de l’incident, plan de récupération, index photographique, registre des barres et fragments, registre de garde, extrait d’exploitation du broyeur, événements de maintenance et de manutention, hiérarchie de la commande et des dérogations, certificat et schéma de traçabilité, plan de prélèvement proposé, périmètre du laboratoire et liste des questions ouvertes. Signaler les champs manquants. En cas de désaccord entre les parties, le consigner et conserver suffisamment de matière pour des travaux en présence de témoins ou indépendants, au lieu de consommer tous les échantillons lors du premier examen.

Définir le résultat demandé et le délai sans préjuger de la cause. L’acheteur peut demander un accusé de réception, la conservation des dossiers, un représentant technique du fournisseur, des observations sur le protocole, une proposition de remplacement ou de mesures conservatoires et la réserve de ses droits contractuels. Les décisions finales — maintien du blocage, libération, tri et inspection, échantillonnage élargi, nouvel essai contrôlé en broyeur, retour, remplacement, ajustement du prix ou rejet — restent soumises à la sécurité du site, au contrat accepté, aux preuves et aux décideurs habilités.

Le modèle conserve les valeurs entre crochets, car les faits de l’incident et les conditions contractuelles relèvent de l’acheteur. Il ne peut ajouter une garantie, un aveu, un droit de rejet, une limite d’acceptation d’essai ou une position juridique. En cas de défaillance aux conséquences importantes, de blessure, de dossier d’assurance ou de litige probable, faire examiner le dossier par des intervenants compétents en métallurgie, exploitation, commerce et droit avant tout essai destructif ou toute attribution formelle.

Objet : Notification d’incident avec des barres de broyage — [site et broyeur]
Incident : [date/heure, broyeur, état d’exploitation, situation de l’arrêt en sécurité ou de la récupération]
État observé : [rupture, courbure, fissuration longitudinale, écaillage, enchevêtrement, autre] décrit sans attribution de cause
Matériel bloqué : [fournisseur, bon de commande, dimensions, nuance/norme, coulée, lot de traitement thermique, paquet, quantité]
Traçabilité : [lien confirmé entre pièce et paquet, charge mixte, matériel non identifié, dossiers manquants]
Dossiers et échantillons conservés : [barres/fragments étiquetés, photographies dans l’état de découverte, faces de rupture protégées, barre inutilisée du même lot, registre de garde]
Ne pas modifier : [aucun nettoyage, redressage, découpage, meulage, essai destructif ou élimination avant approbation du protocole]
Relevé d’exploitation : [alimentation, débit de traitement, vitesse, puissance, pulpe/eau, charge, blindages/décharge, démarrages/arrêts, événements anormaux]
Dossiers de commande : [spécification acceptée, dérogations, certificat, dossiers de traitement thermique et de contrôle, schéma des paquets]
Hypothèses de travail : [matériau, traitement thermique, discontinuité, dimensions, manutention, conditions de service du broyeur, mélange de corps broyants]
Plan d’examen : [relevé visuel/dimensionnel, examen non destructif si justifié, fractographie, composition chimique, macrostructure/microstructure, cartographie de dureté]
Plan de prélèvement : [zone de rupture, section éloignée de l’origine, barre inutilisée du même lot, lot de comparaison lorsque pertinent]
Réponse du fournisseur attendue pour : [date, interlocuteur technique, conservation des dossiers, observations sur le protocole, mesures conservatoires]
Contacts et responsabilités : [sécurité du site, service technique de l’acheteur, achats, fournisseur, laboratoire]
Décision sur le lot : [maintien du blocage, libération du matériel non concerné, inspection, contre-essai, retour, remplacement ou rejet selon le contrat accepté]
Cette notification préserve les faits et les dossiers originaux. Elle ne conclut ni sur la cause racine, la garantie, la responsabilité, ni sur l’étendue du problème dans le lot.

Sources :[1][5][9][12]
