La dureté n’est qu’un des facteurs de performance des barres de broyage

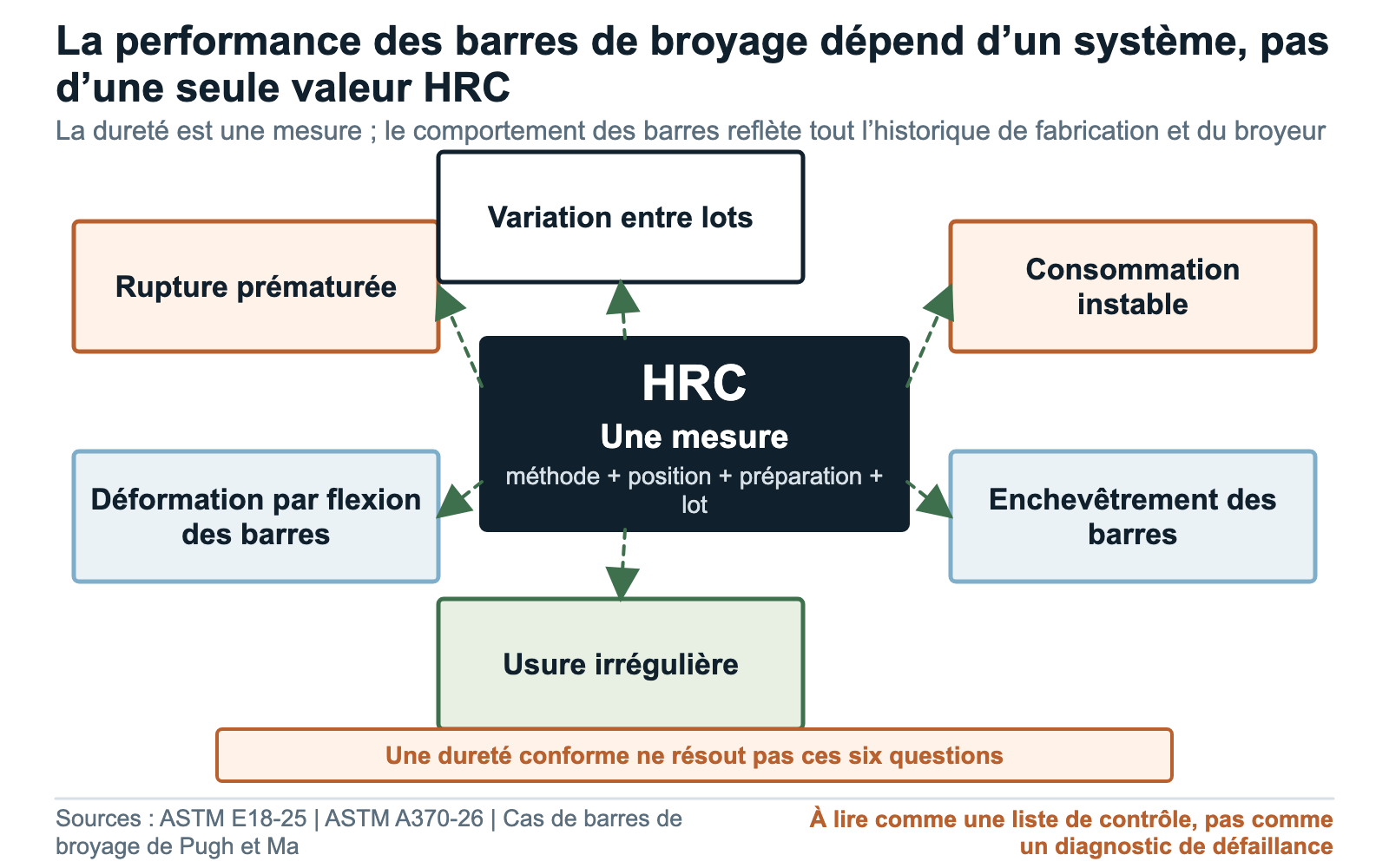

Pourquoi un seul HRC ne définit pas la performance d’une barre de broyage

Un résultat Rockwell C correspond à une mesure d’indentation en un point préparé précis. Comparer méthode, préparation, position, état et nombre d’échantillons avant de comparer les valeurs de brochures ou certificats. Une lecture ne décrit ni toute la longueur d’une barre ni la réponse de la surface au cœur ; ASTM E18 fournit le cadre méthodologique de l’essai Rockwell.

La dureté conserve un rôle important. Une cartographie planifiée peut montrer si le traitement thermique a produit la réponse prévue et si des pièces ou lots inhabituels méritent attention. Le rapport doit préciser échelle, méthode, préparation de surface, positions, état du matériau, vérification de l’équipement et coulée ou lot de fabrication représenté.

Séparer trois questions : ce qui a été mesuré, la conformité du lot à la commande et le comportement des barres dans le broyeur. Les relevés géométriques répondent aux questions de rectitude et d’extrémités ; les dossiers d’incident étayent les examens de ruptures et déformations ; un relevé d’usine réconcilié étaye la consommation. Aucun essai unique ne répond aux trois.

JOTAIN fournit des barres de broyage pour broyeurs à barres selon les exigences convenues en matière de diamètre, de longueur, de matériau, de traitement thermique et de contrôle. Transmettez les données du broyeur et le problème d’usure ou de rupture à traiter pour que nous puissions examiner la fourniture et l’essai envisagés.

Sources :[1][2][3]

Sources :[1][2][3]

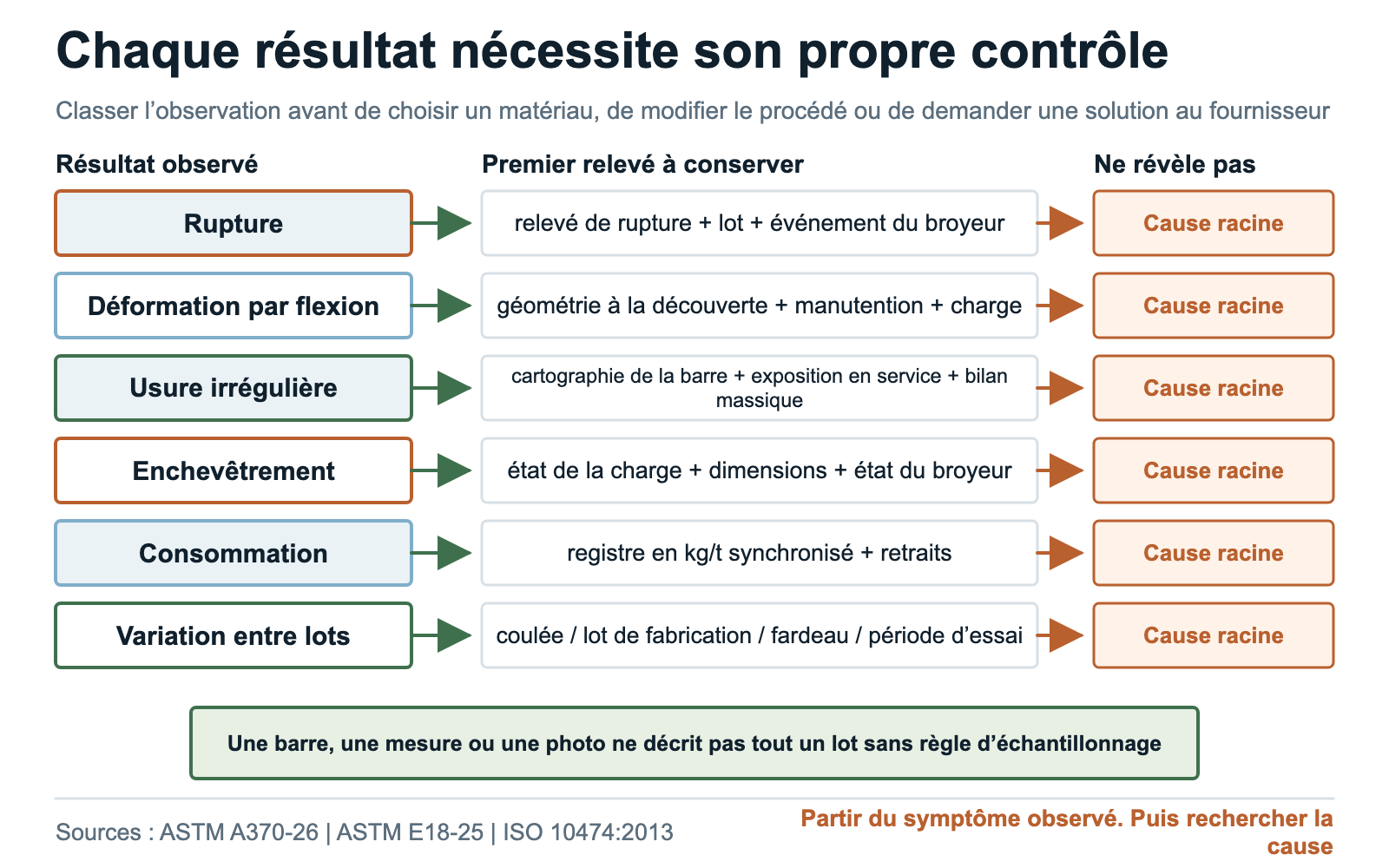

Six problèmes de performance, six questions

Enregistrer séparément ruptures, déformations, usure irrégulière, enchevêtrements, consommation et variation entre lots. Préciser comment chaque observation a été identifiée et mesurée, avec comptages, masse, photographies ou dates d’exploitation selon le besoin. Tout regrouper dans un taux de défaillance complique le choix des échantillons matière, dossiers de procédé ou événements du broyeur à examiner.

Pour les ruptures, relever type de séparation, dimensions restantes, état de rupture, identité du lot, date de chargement et exposition. Pour les déformations, conserver rectitude à réception, géométrie récupérée, historique de manutention et chronologie de l’incident. Pour les enchevêtrements, noter état du broyeur, composition de charge, longueurs usées, pièces cassées ou cintrées, appoints récents, interruptions d’alimentation et état des blindages ou de la décharge.

L’usure irrégulière nécessite des mesures de diamètre le long de plusieurs barres et suivant plusieurs orientations. La consommation nécessite les appoints, retraits, récupérations, stocks initial et final et tonnes sèches d’alimentation d’une même période. La comparaison des lots exige un lien clair entre coulée, lot de fabrication, fardeau et période d’exploitation en usine. Ces données transforment une réclamation vague en une question vérifiable.

Sources :[1][2][13]

Sources :[1][2][13]

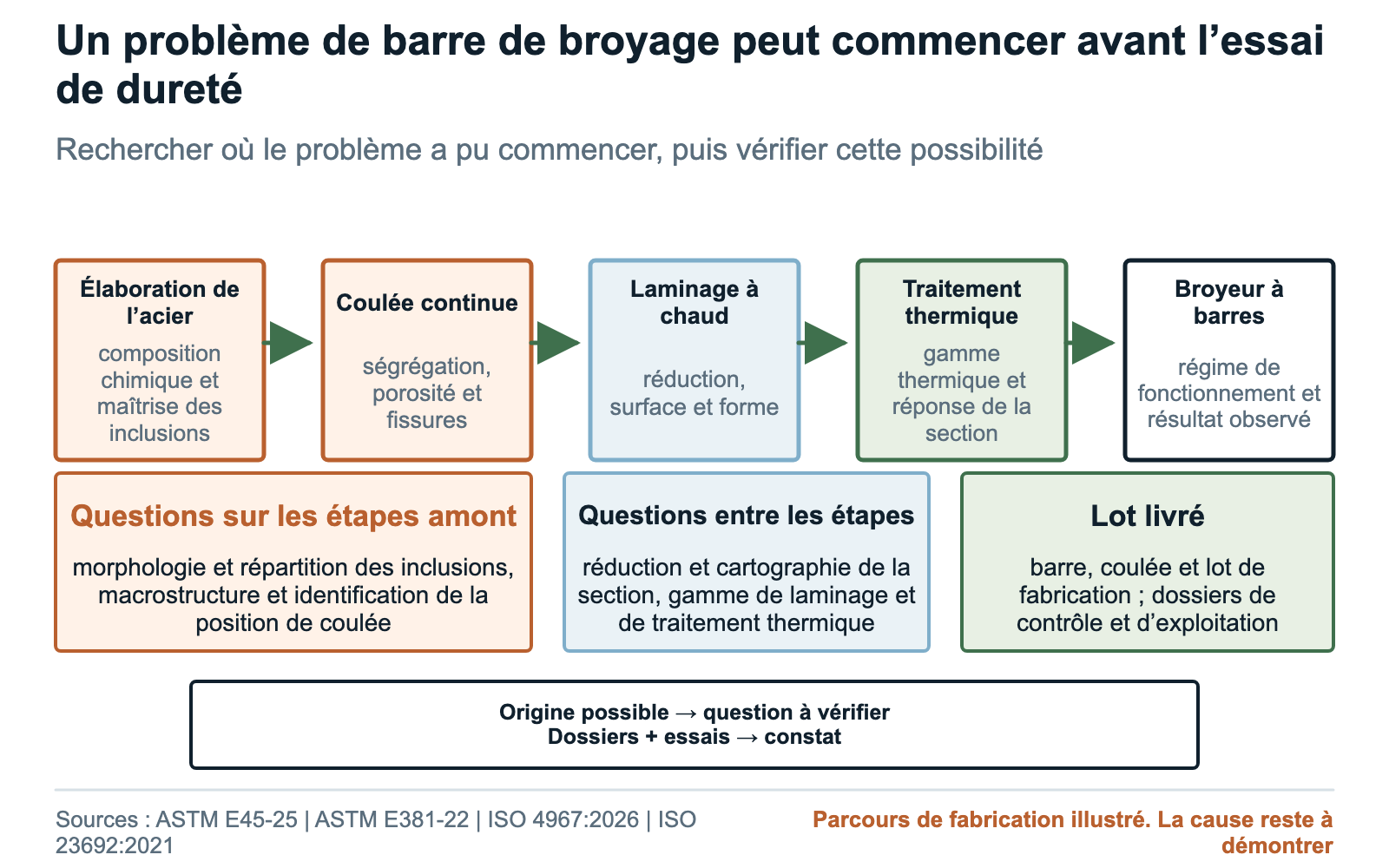

Une partie du risque de performance peut naître à l’aciérie et en coulée continue

Une barre arrive au broyeur après élaboration de l’acier, coulée, préparation de billette, réchauffage, laminage, traitement thermique, redressage, découpe et manutention. Un problème répétitif peut naître à n’importe quelle étape de cet historique, ou dans le broyeur. L’investigation ne fonctionne que si les liens d’identité sont conservés assez longtemps pour remonter à l’origine du problème.

ASTM E45 et ISO 4967 décrivent des méthodes d’évaluation des inclusions non métalliques sur des zones préparées. ASTM E381 traite de l’examen par attaque macrographique, qui peut révéler ségrégations, fissures, porosités, retassures et caractéristiques associées. ISO 23692 fournit une méthode de mesure de la ségrégation dendritique du manganèse dans les produits coulés en continu. Chaque méthode répond à une question d’échantillonnage définie ; aucune n’identifie à elle seule la cause d’un incident dans un broyeur à barres.

La demande d’achat pratique porte sur une traçabilité jusqu’à la coulée d’acier et, lorsque le risque le justifie, jusqu’à la position de coulée et à l’identité de billette ou bloom. Relier ces données aux lots de laminage et de traitement thermique. Choisir ensuite attaque macrographique, évaluation des inclusions, étude de ségrégation, analyse chimique, contrôle non destructif ou examen destructif selon le problème posé, plutôt que d’exiger tous les essais à chaque commande.

Sources :[4][5][6][7][8][9]

Sources :[4][5][6][7][8][9]

Laminage, traitement thermique, redressage et contrôle déterminent ce qui entre dans le broyeur

L’acier amont n’est que la matière de départ. Le laminage modifie section et orientation ; le traitement thermique modifie microstructure et réponse de dureté ; redressage, préparation des extrémités, contrôle et mise en fardeaux déterminent ce qui est libéré. Le dossier de fabrication doit montrer le passage d’une étape à la suivante.

Pour le traitement thermique, conserver séparément la gamme approuvée, l’enregistrement de son exécution et les résultats d’essais finaux. ISO 20431 donne des orientations sur la maîtrise de la qualité du traitement thermique ; ASTM A991/A991M concerne les études d’uniformité de température des fours pour produits en acier. Pour une commande, demander révision du procédé, identité de la ligne ou du four, définition du lot, enregistrements convenus, interruptions et contrôles finaux dont les positions sont consignées sur les barres concernées.

La géométrie et les contrôles non destructifs exigent la même rigueur. Préciser comment et à quel stade seront mesurés rectitude, diamètre, longueur et extrémités. Si un UT est justifié, définir méthode, classe, couverture, étalonnage, seuil de compte rendu, règle d’acceptation et barres ou zone couvertes. Le dossier de libération doit relier chaque résultat et écart à la coulée, au lot de fabrication, au fardeau et à la pièce échantillonnée.

Sources :[1][10][11][12][13]

Sources :[1][10][11][12][13]

Du symptôme du broyeur aux dossiers à examiner

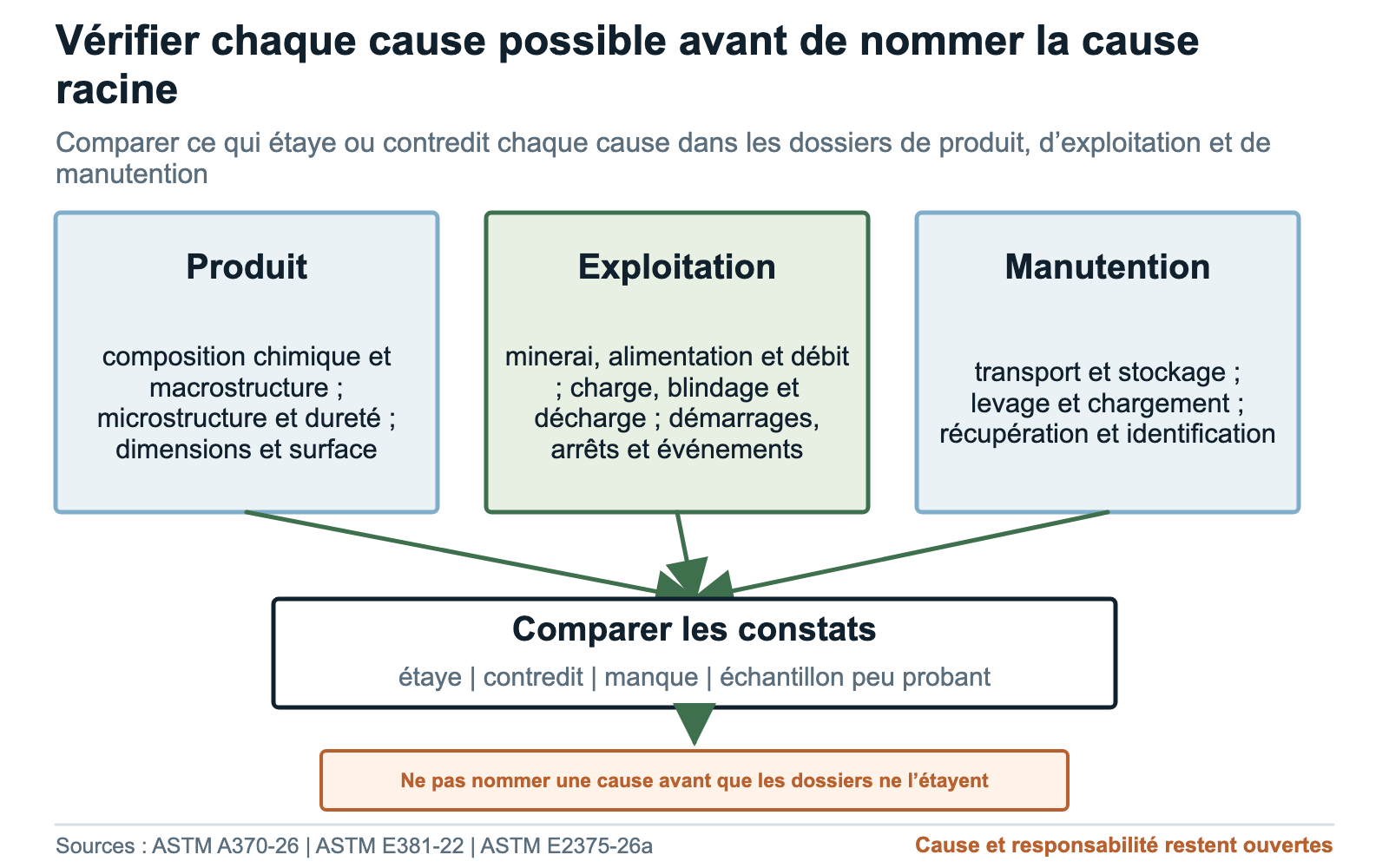

Pour chaque problème observé, lister les conditions liées au produit, à l’exploitation, à la manutention et aux mesures qu’il faut examiner. Préserver des échantillons représentatifs et joindre la chronologie pertinente. Utiliser dossiers et résultats d’examen pour préciser l’explication avant d’attribuer une cause à la dureté, à l’élaboration de l’acier, au traitement thermique ou à l’exploitation du broyeur.

Cause racine, conformité du lot et responsabilité commerciale sont des questions distinctes. Un résultat de dureté faible peut montrer qu’une barre échantillonnée ne respectait pas la commande sans expliquer pourquoi un enchevêtrement s’est produit. Une perturbation d’exploitation peut contribuer à une rupture sans prouver que la barre respectait toutes les exigences convenues.

Préserver les pièces affectées, celles exposées apparemment intactes et, si disponible, une barre inutilisée du même lot. Photographier et mesurer d’abord ; reporter chaque coupe sur un plan ; protéger les surfaces de rupture ; conserver orientation et historique de service de chaque échantillon. Procéder selon une séquence convenue, des examens non destructifs aux coupes, cartographies de dureté, attaques macrographiques, analyses chimiques, évaluations d’inclusions et examens métallographiques. Distinguer ensuite ce qui est confirmé, probable, possible, non étayé ou encore inconnu.

Des travaux du Bureau of Mines ont mesuré différentes réponses à la corrosion d’alliages de corps broyants dans un essai défini avec une eau synthétique. Ils aident à comprendre pourquoi dureté et perte de métal répondent à des questions différentes. Ils ne prédisent pas la consommation d’un broyeur à barres actuel. Comparer les données d’usure aux conditions du minerai, de l’eau et de l’exploitation avant d’attribuer une évolution à l’acier. ^[14]

Sources :[1][2][4][6][12]

Sources :[1][2][4][6][12]

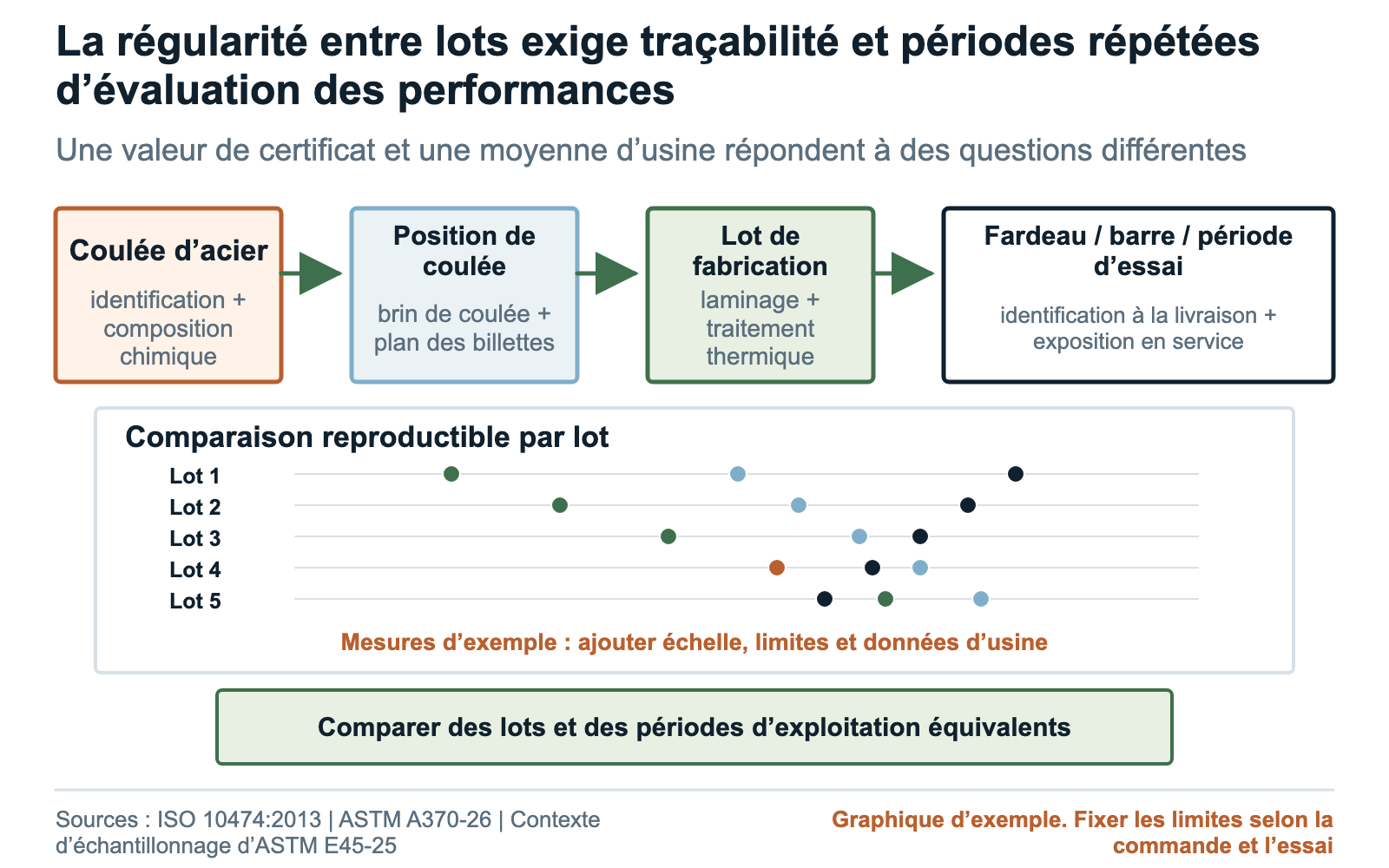

Identité des lots et périodes répétées en broyeur

La régularité commence par l’identification. Relier la coulée et sa position pertinente à la billette ou au bloom, à la campagne de laminage, au lot de traitement thermique, au lot de contrôle, au fardeau, à l’expédition, à la date de chargement et à la période d’exploitation en usine. Définir cette hiérarchie avant tout calcul de moyenne.

Conserver les lectures individuelles avec leurs positions et méthodes. Les moyennes peuvent masquer gradients entre extrémités et milieu, mélange de lots, valeurs atypiques ou modification d’échantillonnage. En usine, conserver appoints, retraits, incidents, points d’inventaire, conditions de minerai et d’exploitation et mélange de fournisseurs avant de calculer un résultat par lot ou fournisseur. Répéter des périodes comparables avant de généraliser au-delà d’un essai.

Après qualification, enregistrer les changements de source matière, section de billette, laminage, traitement thermique, redressage, échantillonnage, contrôle, dimensions, extrémités, sous-traitant ou site. Définir à l’avance ceux qui nécessitent une notification, des contrôles supplémentaires, un essai de confirmation ou une requalification. Lorsque les résultats évoluent, vérifier identité, mesures, stocks et comparabilité du broyeur avant d’attribuer l’écart à la fabrication.

Le registre JOTAIN des essais de barres de broyage consigne les ajouts de barres, la charge en début et en fin de période, les retraits et les tonnes sèches de matière fraîche alimentée pour chaque période de comparaison. Utilisez-le avec les dossiers de coulée, de lot et de contrôle pour comparer la consommation dans des conditions de fonctionnement documentées. Convenez des critères d’acceptation avant l’essai.

Sources :[2][4][13]

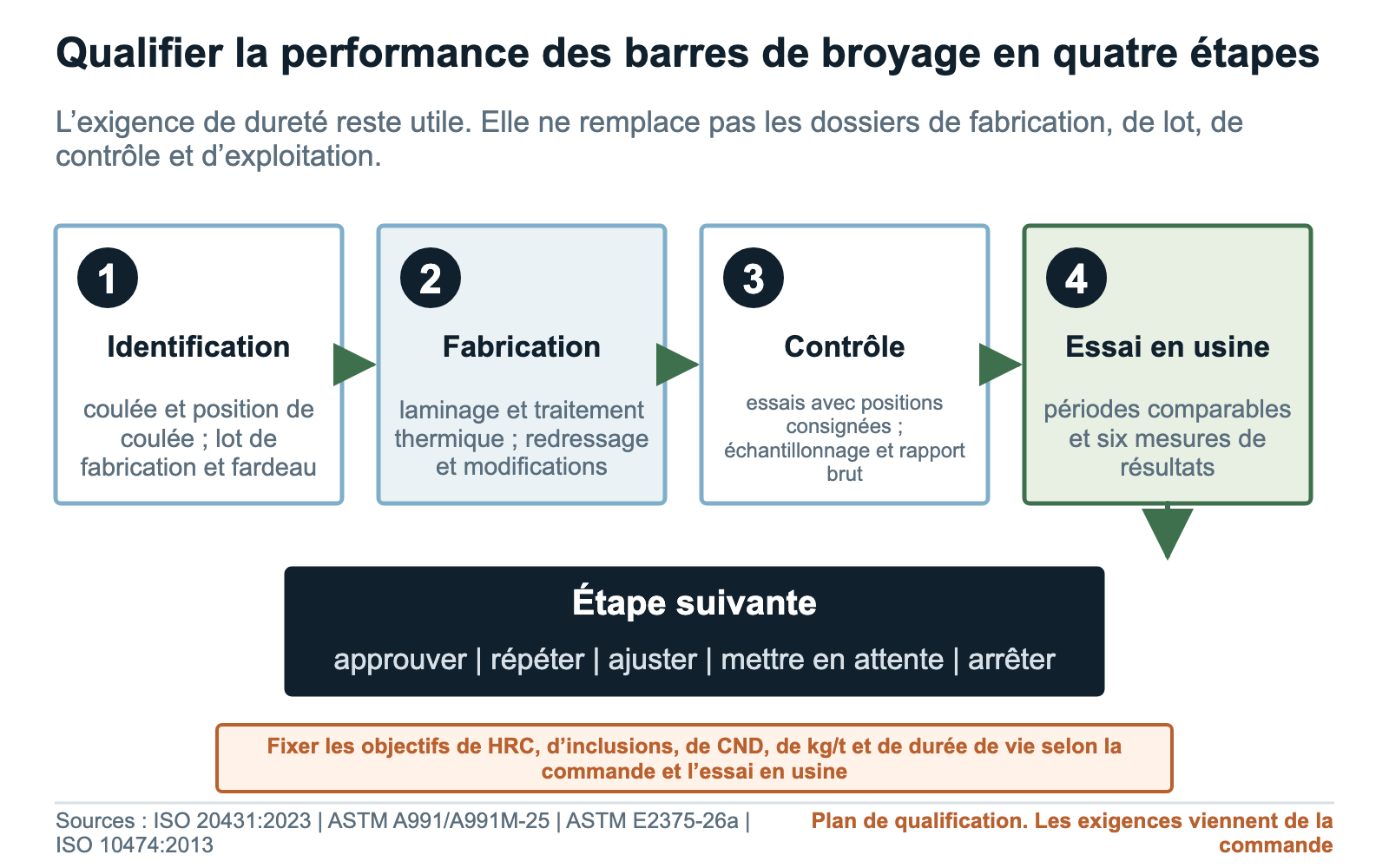

Quatre vérifications avant l’approvisionnement régulier

Une qualification pratique comporte quatre vérifications : identité, gamme de fabrication, contrôle et performance en usine. L’identité relie la barre à sa coulée et à ses lots. La gamme retrace les transformations de l’acier et de la géométrie. Le contrôle examine un risque défini sur des barres ou positions identifiées. L’essai en usine mesure ruptures, déformations, usure, enchevêtrements, consommation et régularité dans un régime documenté.

Spécifier attaque macrographique, évaluation des inclusions, UT ou autres essais complémentaires lorsque la commande ou l’investigation nécessite leurs résultats. Définir méthode, échantillon, position, compte rendu et exigence d’acceptation avant fabrication. Si un essai proposé n’a pas de lien clair avec le problème observé ou la décision de libération, préciser son objectif lors de la revue technique.

Le fournisseur prépare le plan de fabrication et de contrôle ; l’acheteur approuve la commande et les décisions sur les lots ; l’ingénierie et la sécurité de l’usine maîtrisent l’accès au broyeur et les règles d’arrêt ; le laboratoire répond de ses méthodes et conclusions. Avant l’essai, convenir de la suite : approvisionnement régulier, répétition, un ajustement maîtrisé, mise en attente ou arrêt.

Pour un essai ou l’évaluation de barres de remplacement, utilisez la liste des données de fonctionnement pour les barres de broyage pour transmettre les dimensions du broyeur et des barres, les conditions d’alimentation, la consommation actuelle et les relevés d’incidents. Ces informations permettent à JOTAIN d’examiner avec l’acheteur les exigences relatives au matériau, à la fabrication et aux contrôles, puis de préparer un plan d’essai convenu.

DEMANDE DE PRIX / PLAN D’ESSAI DE PERFORMANCE DES BARRES DE BROYAGE

Broyeur et régime : [usine, repère, type de broyeur, état des blindages/de la décharge, minerai et fenêtre d’exploitation]
Motif de l’étude : [rupture / déformation / usure irrégulière / enchevêtrement / consommation / variation entre lots / nouvelle source]
Barre : [nuance ou base chimique, norme, diamètre, longueur, état des extrémités, quantité]
Traçabilité : [coulée, position de coulée si requise, lot de laminage, lot thermique, lot de contrôle, fardeau]
Gamme de fabrication : [acier d’entrée, laminage, traitement thermique, redressage, préparation des extrémités, modifications approuvées]
Dureté : [méthode, échelle, positions, état final, échantillonnage, résultats individuels]
Autres contrôles : [dimensions, rectitude, macrostructure, inclusions ou contrôles non destructifs seulement si exigés]
Documents : [document de contrôle, relevés bruts, images, écarts, échantillon témoin]
Transition de l’essai : [corps broyants déjà présents dans la charge, plan de chargement, quantité d’essai, identification fournisseur/lot]
Relevé d’usine : [alimentation et minerai, débit, charge, modifications d’exploitation, appoints, retraits, stocks]
Résultats : [rupture, déformation, cartographie d’usure, enchevêtrement, kg/t corrigé, comparaison des lots]
Règles d’arrêt : [déclencheur de sécurité, mise en attente du produit, notification et décideur]
Décision après essai : [approvisionnement régulier / répéter / ajuster une variable / mise en attente / arrêt]
Points ouverts et solutions de remplacement du fournisseur : [lister séparément avant approbation]
