Härteprüfung und Wärmebehandlung von Mahlstäben

Mahlstabhärte: Inhalt einer vollständigen Anforderung

Eine vollständige Härteklausel für Mahlstäbe enthält acht zusammenhängende Felder. Mit Härteskala, maßgebendem Verfahren und Ausgabe sowie Präparation der Prüffläche beginnen. Die genauen Prüfstellen sowie Anzahl und Abstand der Messungen festlegen. Produktionszustand und Prüfstadium, Probenahme nach Schmelze oder Prozesslos sowie die Freigabeverantwortlichen für Abnahme, Wiederholungsprüfung und Abweichungen ergänzen. Die Anforderung muss außerdem angeben, ob das Ergebnis direkt gemessen oder zulässig umgewertet wurde. Sowohl ASTM E10-23 als auch ASTM E18-25 weisen darauf hin, dass eine Härtemessung an einer Stelle nicht unbedingt das gesamte Teil oder Endprodukt repräsentiert. Dieser Hinweis betrifft einen langen wärmebehandelten Mahlstab unmittelbar.

• Verfahren — HRC, HBW oder eine andere vom Besteller freigegebene Skala sowie die maßgebende Normausgabe angeben.
• Präparation — Prüffläche, Materialabtrag, Oberflächenzustand und Umgang mit entkohlten oder veränderten Schichten festlegen.
• Prüfstelle — Abstand von Oberfläche und Zentrum, Querebene und Abstand von jedem Stabende einzeichnen.
• Probenahme — Messwerte je Prüfstelle sowie vertretene Schmelze, Ofencharge, Prozesslos und Menge angeben.
• Zustand — angeben, ob nach dem Abschrecken, Anlassen, Richten, der abschließenden Oberflächenpräparation oder in einem anderen akzeptierten Stadium geprüft wird.
• Bericht — Einzelmesswerte, Einheiten oder Skala, Gerätekennung, Verifizierungsstatus, Proben- oder Stabkennung, Datum sowie Aufzeichnung zum Prüfer oder Labor verlangen.
• Ergebnisse außerhalb der Grenzen — Abnahme, Wiederholungsprüfung, Sperrung, Sonderfreigabe und Zurückweisung vor Prüfungsbeginn regeln.
• Freigabe — benennen, wer ein geändertes Verfahren, einen umgewerteten Wert, eine ausgelassene Prüfstelle, eine andere Losgrundlage oder eine Abweichung freigeben darf.

Quellen:[1][2][3][4]

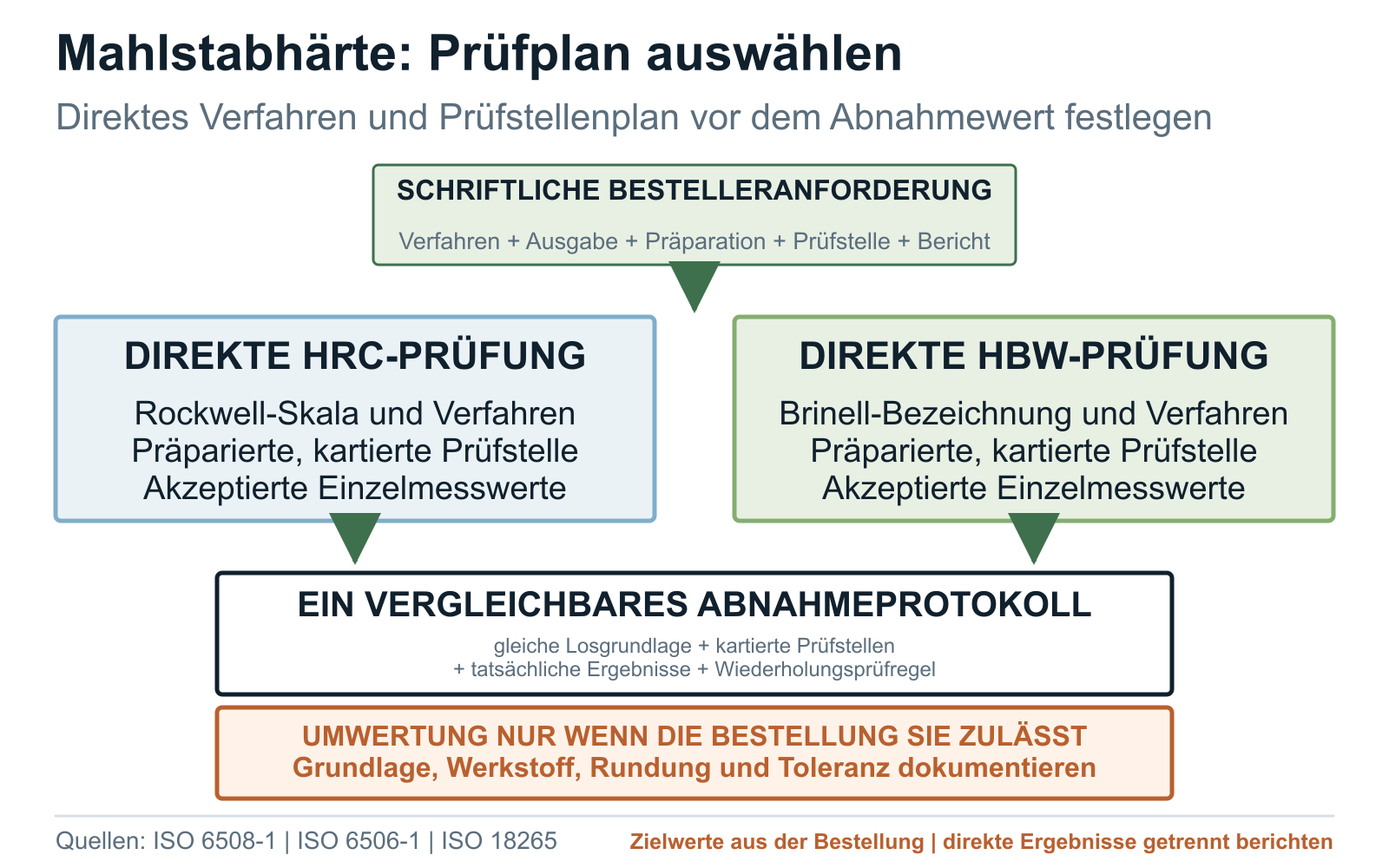

HRC oder HBW: erst das Verfahren, dann den Zahlenwert wählen

HRC- und HBW-Ergebnisse für Mahlstäbe stammen aus unterschiedlichen genormten Eindringprüfverfahren. ISO 6508-1:2023 umfasst die normalen Rockwell- und Superficial-Rockwell-Skalen einschließlich Skala C für ortsfeste und tragbare Maschinen. ISO 6506-1:2014 definiert das Brinell-Prüfverfahren für ortsfeste und tragbare Maschinen und wurde 2019 als weiterhin gültig bestätigt. Das Verfahren nach der bestellten Anforderung und der Prüfgeometrie wählen, anstatt den Lieferanten einfach den am leichtesten verfügbaren Zahlenwert berichten zu lassen. ^[1][2]

Die Bestellung muss Oberflächenpräparation, Fragen der Krümmung oder Auflagerung, Geräte- und Verifizierungsunterlagen, die Anzahl gültiger Messungen und die Berichterstattung der Einzelwerte regeln. Streuung nicht hinter einem Mittelwert verbergen, sofern die Abnahmeunterlage nicht sowohl die Mittelwertregel als auch den Umgang mit einem Ausreißer festlegt. Werden in Produktionsprüfung und Qualifikation unterschiedliche Verfahren oder Prüfstellen verwendet, die beiden Nachweisgruppen getrennt kennzeichnen.

Ein umgewerteter HRC- oder HBW-Wert ist nicht dasselbe wie ein direktes Prüfergebnis. ISO 18265:2013 stellt klar, dass umgewertete Härtewerte nur auf genau den geprüften Werkstoff unmittelbar anwendbar sind; für andere Werkstoffe sind sie Anhaltswerte. Die Umwertung soll das korrekte genormte Verfahren nicht ersetzen. Angeben, ob Umwertung verboten, nur informativ oder anhand einer benannten Tabelle, eines Werkstoffbereichs, einer Rundungsregel und einer vom Besteller freigegebenen Toleranz zulässig ist. ^[5]

Der Rockwell-Leitfaden des NIST behandelt Auflagerung, Ausrichtung, Oberflächenpräparation und Maschinenverifizierung als Bestandteile der Messung. Ein HRC-Bericht muss neben den Messwerten auch den Prüfaufbau identifizieren. Diese Angaben prüfen, wenn eine Qualifikationsprobe und ein langer Produktionsstab unterschiedliche Ergebnisse liefern; der Leitfaden beschreibt die Messpraxis und gibt keinen Härtezielwert für Mahlstäbe vor. ^[9]

Quellen:[1][2][5]

Quellen:[1][2][5]

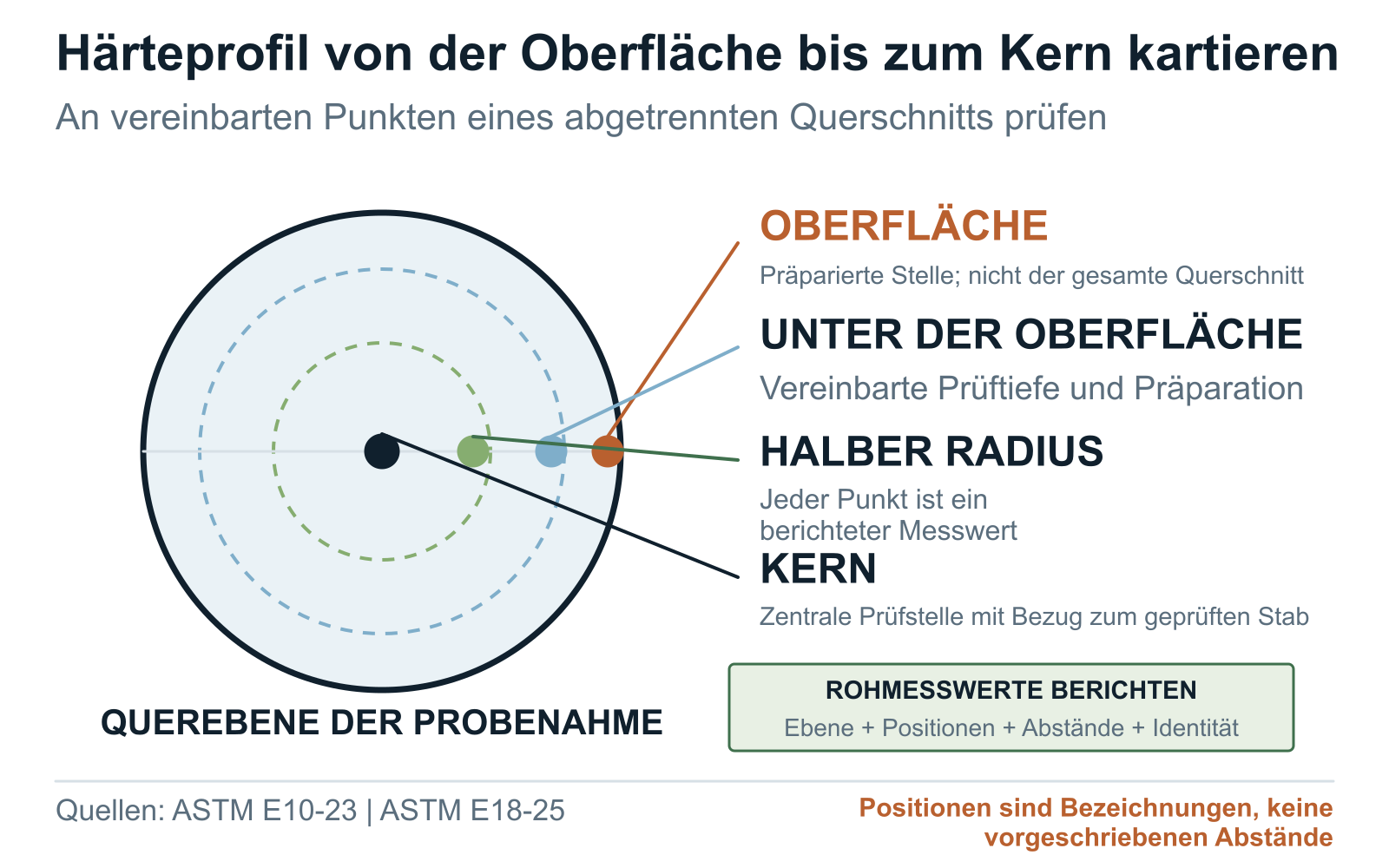

Härteprofil von der Oberfläche bis zum Kern

Oberflächenhärte und Kernhärte eines Mahlstabs betreffen unterschiedliche Messorte. Ein Oberflächenmesswert kann den Produktionszustand an dieser Oberfläche prüfen, zeigt aber nicht das Verhalten unter der Oberfläche, auf halbem Radius oder im Zentrum. Für die Qualifikation den Querschnitt zeichnen und jede radiale Position von der fertigen Oberfläche oder der Mittellinie aus benennen. Angeben, ob die Probe ein vollständiger Querschnitt, ein entnommener Abschnitt oder eine andere vom Besteller freigegebene Repräsentation des fertigen Produktionsstabs ist.

Der Plan muss Prüfebene, Präparationsfolge, Orientierung, Anzahl der Eindrücke je radialer Position, Abstände zwischen Eindrücken und zu den Rändern sowie die Verwendung symmetrischer Positionen festlegen. Keine glatte Härtekurve veröffentlichen, wenn nur wenige einzelne Punkte gemessen wurden. Einzelwerte oder eine eindeutig erklärte Zusammenfassung darstellen und die Rohdaten im Prüfprotokoll aufbewahren.

Die Oberflächenpräparation kann verändern, was die Prüfung repräsentiert. Den Umgang mit Zunder, Oxidation, Entkohlung, Bearbeitungswärme, Schleifschäden oder anderen veränderten Werkstoffbereichen angeben. Festlegen, ob die Abnahmeebene die Oberfläche im Lieferzustand oder eine präparierte Schicht unter der Oberfläche ist. ASTM E10-23 und ASTM E18-25 benennen die maßgebende Grenze eindeutig: Eine Messung an einer bestimmten Stelle muss nicht das gesamte fertige Produkt repräsentieren.

In der laufenden Produktion kann ein vollständiges Querhärteprofil in vereinbarter Qualifikations- oder periodischer Prüfhäufigkeit aufgenommen werden, während schnellere direkte Oberflächenprüfungen das definierte Los überwachen. Diese Aufteilung ist nur zulässig, wenn die Bestellung die laufende Prüfung mit einer qualifizierten Route verknüpft und festlegt, welches Ereignis ein neues Profil erfordert, etwa ein geänderter Durchmesser, eine andere Wärmebehandlungsroute, andere Geräte, ein geändertes Prozessfenster oder eine geänderte freigegebene Werkstoffroute.

Quellen:[1][2][3][4]

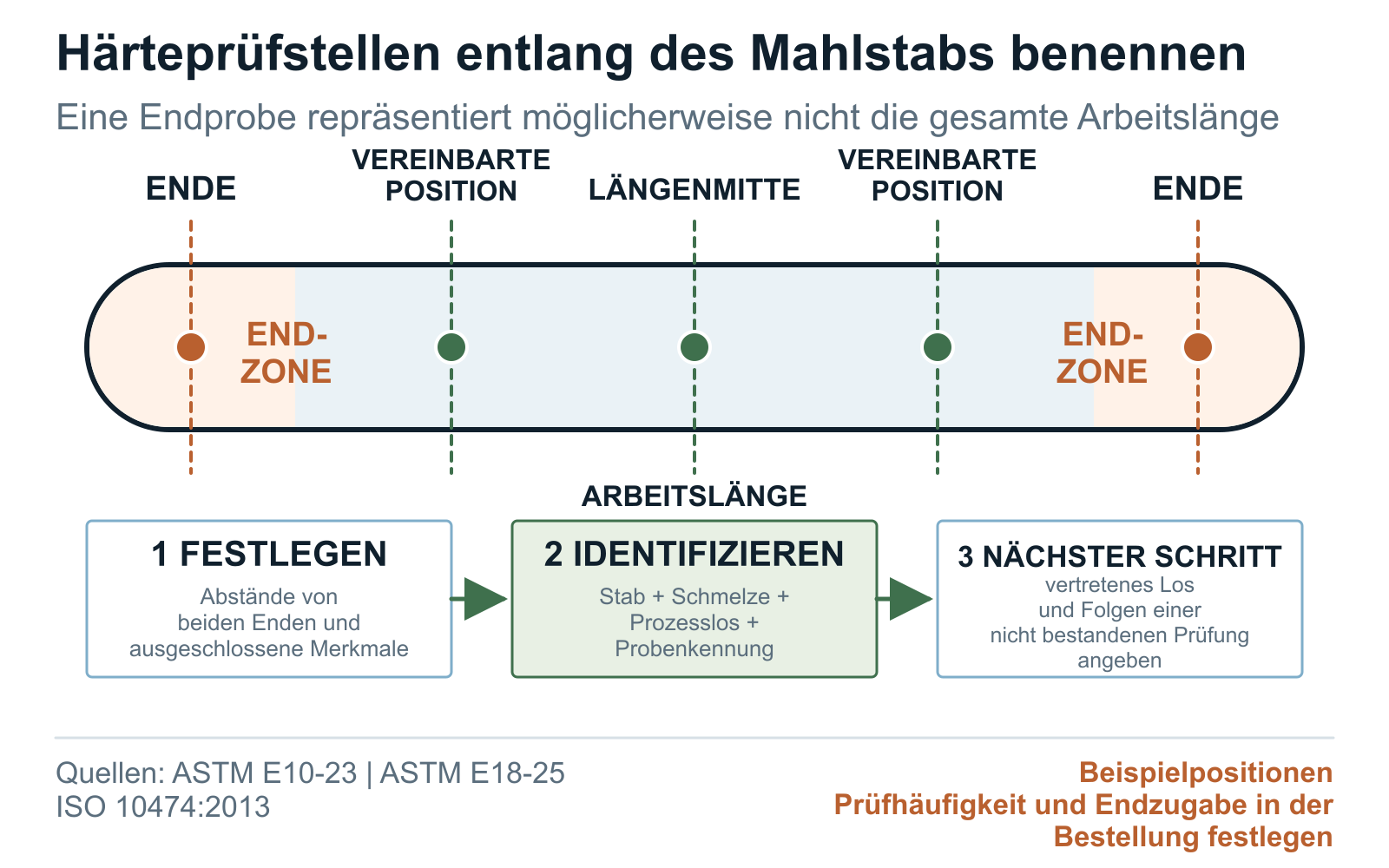

Härte entlang der Arbeitslänge

Ein Querhärteprofil bleibt unvollständig, wenn seine Position entlang des Stabs unbekannt ist. Erwärmung der Enden, Transfer, Eintauchen beim Abschrecken, Auflagerung, Richten, Trennen und Endenpräparation können Zonen erzeugen, die nicht die gesamte Arbeitslänge repräsentieren. Abstände von beiden Enden, ausgeschlossene Endmerkmale und die Repräsentativität der gemessenen Probe angeben: Endzone, Viertellänge, Längenmitte oder andere vereinbarte Position.

Zerstörende Qualifikation von der laufenden Produktionsprüfung trennen. Ein an einem Ende entnommener Querschnitt kann praktikabel sein; der Einkauf darf jedoch nicht annehmen, dass er den Zustand in der Längenmitte eines langen Stabs belegt. Schlägt der Lieferant eine Endprobe, Verlängerung, Opferlänge, Begleitprobe oder ein Prozessqualifikationsstück vor, ist schriftlich zu erklären, was dieses repräsentiert und wie seine Identität mit der Produktionsschmelze und dem Prozesslos verknüpft bleibt.

Der Längsprüfplan muss auch angeben, ob Stäbe vom Anfang, aus der Mitte und vom Ende eines Ofen- oder Abschreckloses beprobt werden, wie vermischte Schmelzen ausgeschlossen werden und welche Folgen ein nicht bestandener Prüfpunkt für das erfasste Los hat. Jede vor dem Versand abgetrennte Länge dokumentieren, damit Zeugnis, Stabkennzeichnung, Bundverzeichnis und Endabmessungen übereinstimmen.

Bei geändertem Ofenbeladungsmuster, geänderter Stablänge oder geändertem Durchmesser, veränderter Abschreckanordnung oder Richtroute muss der Lieferant erklären, ob die vorhandene Qualifikation weiterhin anwendbar ist. Die technischen und Qualitätsverantwortlichen des Bestellers entscheiden über die Übertragbarkeit der Nachweise; der Lieferant darf nicht stillschweigend ein Profil aus einer anderen Geometrie oder einem anderen Prozessfenster wiederverwenden.

Quellen:[3][4][8]

Wärmebehandlung, Querschnitts­abmessungen und Losidentität

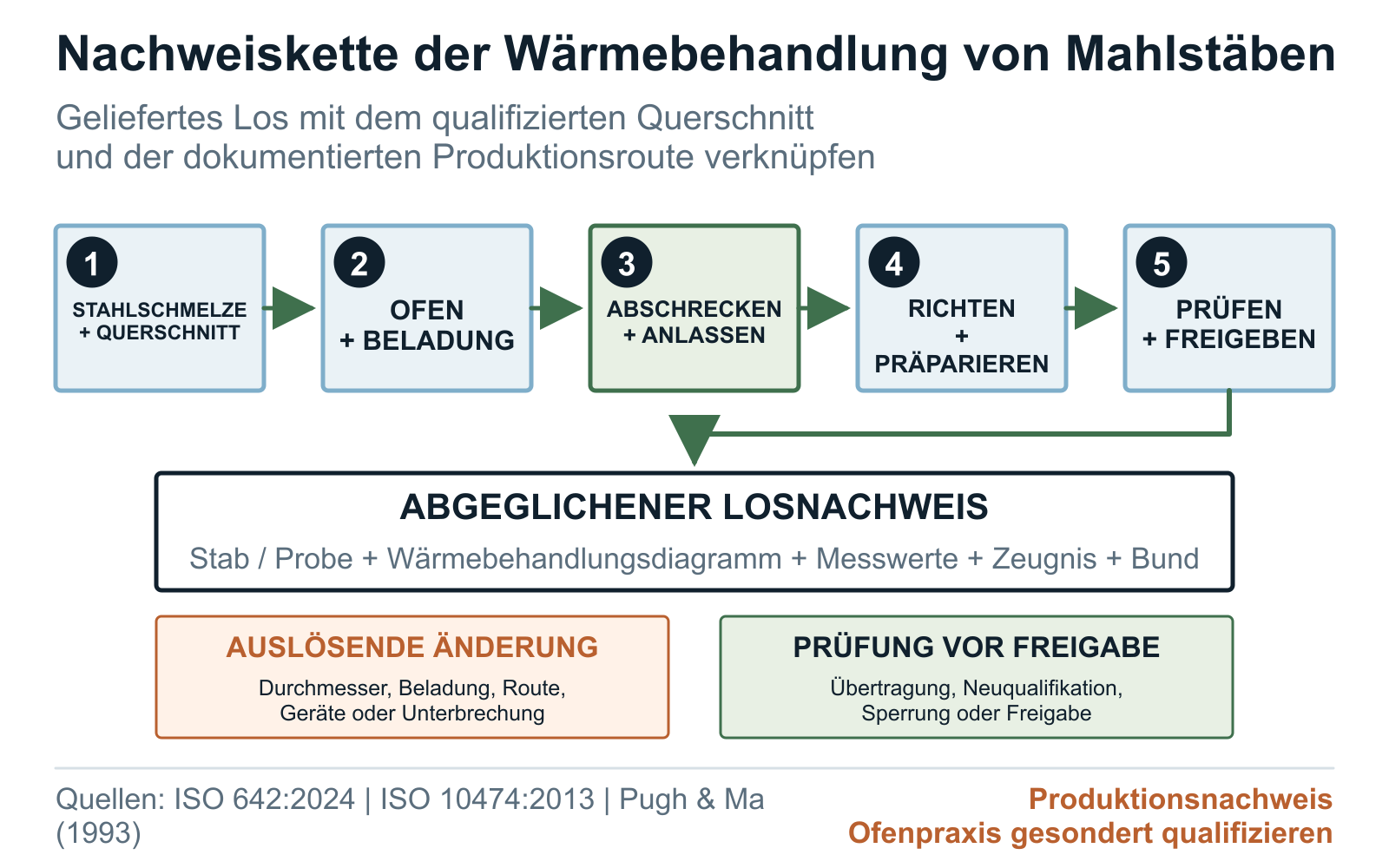

Eine Wärmebehandlungsaufzeichnung für Mahlstäbe muss Stahlschmelze, tatsächlichen Stabdurchmesser, Beladungsmuster, Austenitisieren, Transfer, Abschreckmedium und Kontrollprüfungen, Anlassen, Richtfolge, abschließende Oberflächenpräparation, Prüfstadium und Prozessloskennung verbinden. Der Einkauf benötigt keine vertrauliche Prozessrezeptur des Lieferanten, wohl aber genügend Unterlagen, um zu belegen, dass die qualifizierte Route und die Route der gelieferten Ware innerhalb des akzeptierten Kontrollplans übereinstimmen.

Die Querschnittsgröße ist maßgebend, weil weder die Gütebezeichnung noch ein Oberflächenmesswert das Abkühlverhalten im gesamten Stab beschreibt. ISO 642:2024 definiert den Jominy-Stirnabschreckversuch mit einer genormten Probe von 25 mm Durchmesser und mindestens 100 mm Länge. Eine gemessene oder vom Besteller akzeptierte berechnete Jominy-Kurve beschreibt die Härtbarkeit nach diesem Verfahren. Sie ist keine direkte Härtekarte eines Produktionsmahlstabs und validiert weder den Ofen noch das Abschrecken, Anlassen, Richten oder den Endzustand des Lieferanten.

Wärmebehandelte Mahlstäbe benötigen auch eine erklärte Losregel. Angeben, ob ein Prozesslos aus einer Schmelze in einer gemeinsamen Ofen- und Abschreckkampagne besteht oder anders vereinbart zusammengefasst wird. Anschließend definieren, was das Los unterbricht: vermischte Schmelzen, geänderter Durchmesser, geänderte Beladung, Prozessunterbrechung, veränderte Abschreckkontrollen, Wiedererwärmen, erneutes Anlassen, erneutes Richten oder Reparatur. Die Kennungen von Stab, Probe, Wärmebehandlungsdiagramm, Härtebericht, Zeugnis, Bund und Packliste müssen miteinander übereinstimmen.

Nutzt der Lieferant eine frühere Qualifikation, ist eine Übertragungsmatrix zu verlangen, die Güte und Norm, Durchmesser und Querschnitt, Ausgangszustand, Geräte, Beladung, Wärmebehandlungsfolge, Prüfstellen und Abnahmegrundlage vergleicht. Jede Abweichung erfordert eine ausdrückliche Entscheidung des Bestellers; Gleichwertigkeit darf nicht stillschweigend vorausgesetzt werden.

Quellen:[6][7][8]

Härte zusammen mit Gefüge, Zähigkeit und Mühlenergebnissen beurteilen

Härte ist ein Kennwert des Werkstoffzustands, keine vollständige Verschleiß- oder Bruchprognose. Das gemessene Profil zusammen mit angegebenem Stahl und Norm, bestellten Gefügenachweisen, erforderlichen Zähigkeits- oder Schlagprüfnachweisen, Oberflächenzustand, Geradheit, Fertigungsabweichungen und den Ausgangsbedingungen der Stabmühle beurteilen. Ein höherer Oberflächenwert kann das Abrasionsverhalten verändern; ein veränderter Zustand über den Querschnitt kann zugleich das Bruchverhalten beeinflussen. Die abschließende Abwägung ist anwendungsspezifisch.

Der 1993 beim Canadian Institute of Mining, Metallurgy and Petroleum veröffentlichte Beitrag von Pugh und Ma ist eine nützliche historische Prozessdokumentation. Er beschreibt die Entwicklung wärmebehandelter Mahlstäbe eines Lieferanten mit selektiver Oberflächenhärtung und weniger hartem Kern. Für die genannten Endako-Versuche ab Juli 1991 wird eine Verringerung des Stabverbrauchs um etwa 25 % berichtet. Dieser historische, vom Lieferanten verfasste Fall ist weder ein JOTAIN-Ergebnis noch ein für jeden Stab geltendes Härteprofil oder eine übertragbare Standzeitzusage.

Historische Ergebnisse und Laborbefunde zur Vorbereitung der Fragen verwenden; die Bestellentscheidung anschließend auf die Lieferunterlagen und einen kontrollierten Betriebsversuch stützen. Stababmessungen, Werkstoffroute, Schmelze und Prozesslos, Füllungspraxis, Mühlen- und Aufgabebedingungen, Beobachtungsgrundlage, Brüche, Verbiegungen, Entnahmen, Stillstände und Prozessabweichungen müssen rückverfolgbar bleiben. Eine Versuchsaussage gilt für das dokumentierte Betriebsfenster und macht aus einem Härteprofil keine dauerhafte Garantie.

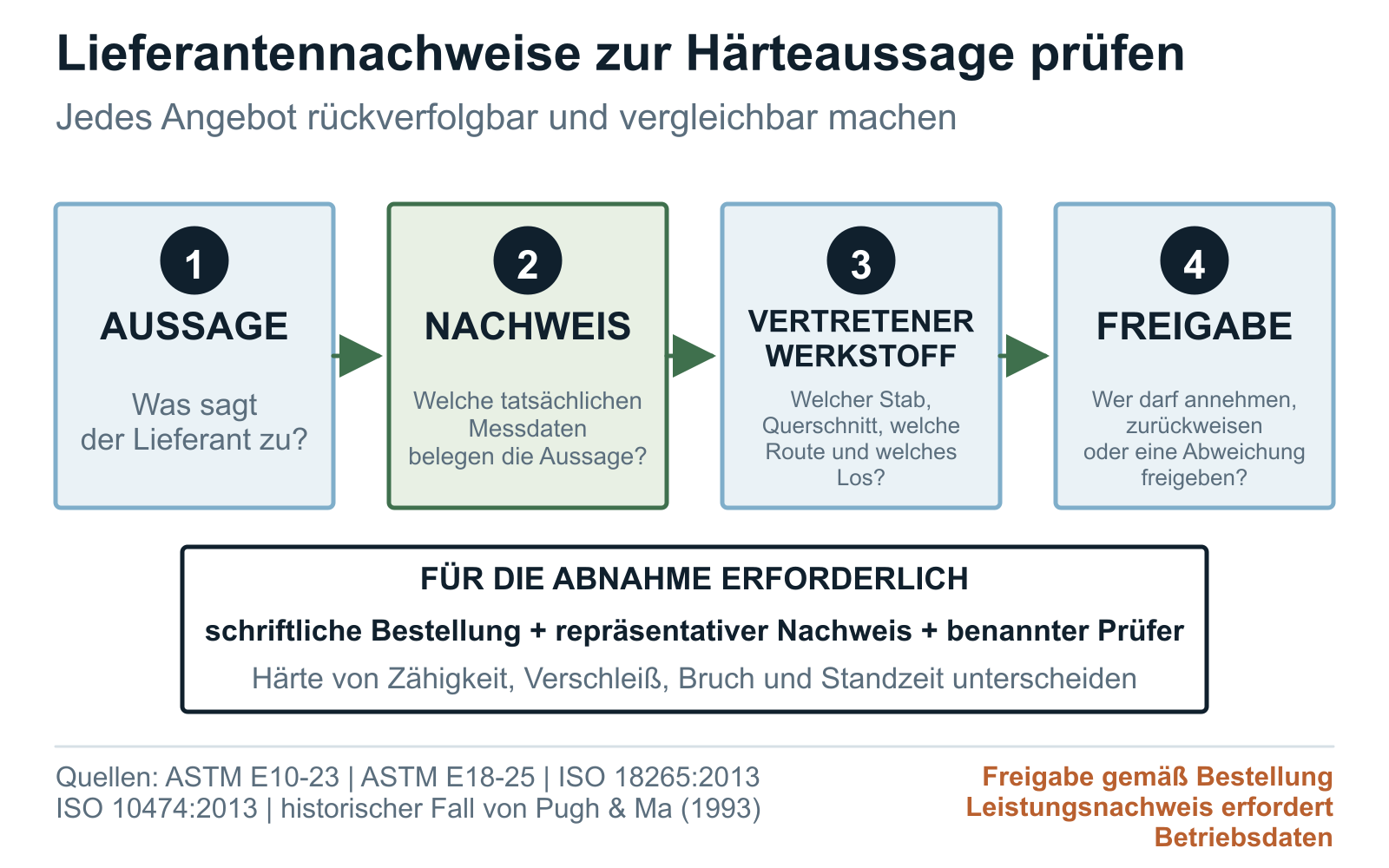

Die folgende Tabelle ordnet jeder Lieferantenaussage den zugehörigen Nachweis, dessen Geltungsbereich und den Prüfverantwortlichen zu. Von jedem Bieter dieselben Angaben verlangen, damit Angebote auch bei unterschiedlichen Fertigungsrouten oder laufenden Härteprüfverfahren vergleichbar bleiben.

Den Zusammenhang zwischen Wärmebehandlungsgefügen, Jominy-Ergebnissen und Mahlstäben erläutert der illustrated metallurgy guide .

Quellen:[3][4][5][7][8]

Quellen:[3][4][5][7][8]

Formulierungen für Anfrage, Zeugnis, Wiederholungs­prüfung und Abweichungen

Eine Härteanforderung für Mahlstäbe braucht mehr als einen Zahlenwert. Verfahren und Werte in die Anforderungsliste aufnehmen, die Zeichnung der Quer- und Längsprüfstellen beifügen, Qualifikations- und laufende Prüfhäufigkeit angeben, Schmelze und Prozesslos identifizieren und die in der Prüfbescheinigung geforderten Ergebnisse auflisten. Nach ISO 10474:2013 berichtet die gewählte Bescheinigungsart das, was die Bestellung verlangt; sie ergänzt keine fehlenden Prüfungen oder Abnahmefelder.

Wiederholungsprüfungen vor Produktionsbeginn festlegen. Angeben, wer die Prüfteile auswählt, ob das ursprüngliche nicht bestandene Ergebnis im Protokoll bleibt, wie das Los gesperrt wird, welche Stellen erneut geprüft werden, ob zusätzliche Präparation zulässig ist und was zur endgültigen Zurückweisung oder schriftlichen Sonderfreigabe führt. Ein Lieferant darf ohne die in der Bestellung benannte Freigabe weder eine nicht bestandene Oberfläche abschleifen noch die Skala wechseln, einen Wert umwerten, ein Los aufteilen, erneut anlassen oder an einer günstigen Stelle neu beproben.

Mit dem Angebot eine nach einzelnen Klauseln gegliederte Abweichungsliste verlangen. Unterschiede bei Verfahrensausgabe, Skala, Präparation, Prüfstellen, Probenahme, Geräten, Umwertung, Definition des Prozessloses, Zeugnisinhalt, Wiederholungsprüfung oder Abnahmeentscheidung müssen vor der Fertigung sichtbar sein. Schweigen gilt nicht als Zustimmung, und ein Verkaufsdatenblatt setzt die unterzeichnete Bestellung mit ihren freigegebenen technischen Anlagen nicht außer Kraft.

Härtewerte, Abmessungen, Häufigkeiten und Abnahmegrenzen bleiben in Klammern stehen, damit der Besteller sie ergänzt. Diese Entscheidungen hängen von Anwendung und Bestellung ab. Mit vollständig ausgefüllten Feldern kann der Einkauf Angebote vergleichen, die Qualitätssicherung Unterlagen prüfen und das Betriebspersonal spätere Beobachtungen der gelieferten Schmelze und dem Prozesslos zuordnen.

Position: Wärmebehandelte Mahlstäbe, [Durchmesser × Länge], [Menge oder Versuchsmasse]
Stabanforderung: [Güte und Norm, Endzustand, Durchmesser, Länge, Endenausführung]
Härteprüfung: [direktes HRC- oder HBW-Verfahren mit Ausgabe; Umwertung nur nach Vereinbarung]
Prüfstellenplan: [Positionen von der Oberfläche bis zum Kern und an den Enden/in der Längenmitte]
Abnahme: [Grenzen aus Bestellung oder Zeichnung, Rundung und Entscheidungsregel]
Probenahme: [Schmelze oder Prozesslos, beprobte Stäbe, Häufigkeit der Qualifikation und laufenden Prüfung]
Prozessunterlagen: [Wärmebehandlungslos, Zyklusaufzeichnung, Richten und Verknüpfung mit der Endprüfung]
Bericht: [Einzelmesswerte, Prüfstellen, Gerätestatus, Stab- und Loskennung]
Wiederholungsprüfung: [ungültige Prüfungen, Ersatzproben, Sperrung und Umgang mit Ergebnissen außerhalb der Grenzen]
Betriebsversuch: [falls erforderlich, Einsatzfenster, Verschleiß, Bruch, Verbiegung, Entnahmen und Abbruchregeln]
Verpackung und Kennzeichnung: [Schmelze, Prozesslos, Bund, Bestellposition, Abmessungen, Menge, Bestimmungsort]
