Kiểm tra độ cứng của thanh nghiền và xử lý nhiệt

Độ cứng của thanh nghiền: yêu cầu đầy đủ bao gồm những gì

Điều khoản về độ cứng của thanh nghiền hoàn chỉnh nêu rõ tám trường liên kết: thang đo độ cứng, phương pháp quản lý và phiên bản, chuẩn bị bề mặt kiểm tra, vị trí kiểm tra chính xác, số lượng và khoảng cách các số đọc, điều kiện sản xuất và giai đoạn kiểm tra, lấy mẫu nhiệt hoặc lô sản xuất, và thẩm quyền chấp nhận, kiểm tra lại và sai lệch. Yêu cầu cũng phải cho biết kết quả là phép đo trực tiếp hay phép chuyển đổi được phép. ASTM E10-23 và ASTM E18-25 đều cảnh báo rằng độ cứng được đo tại một vị trí có thể không đại diện cho toàn bộ bộ phận hoặc sản phẩm cuối cùng. Cảnh báo đó liên quan trực tiếp đến thanh nghiền dài được xử lý nhiệt.

• Phương pháp - xác định HRC, HBW hoặc thang đo khác được bên mua phê duyệt và phiên bản tiêu chuẩn quản lý.
• Chuẩn bị - xác định bề mặt thử nghiệm, loại bỏ vật liệu, hoàn thiện và cách xử lý các lớp đã được khử cacbon hoặc thay đổi.
• Vị trí - lập bản đồ khoảng cách từ bề mặt và tâm, mặt phẳng ngang và khoảng cách từ mỗi đầu thanh.
• Lấy mẫu - số đọc trạng thái trên mỗi vị trí và nhiệt lượng, lô lò, lô xử lý và số lượng được đại diện.
• Điều kiện - xác định xem thử nghiệm diễn ra sau khi tôi, sau khi tôi, sau khi làm thẳng, sau khi chuẩn bị bề mặt cuối cùng hay ở một giai đoạn được chấp nhận khác.
• Báo cáo - yêu cầu số đọc riêng lẻ, đơn vị hoặc thang đo, nhận dạng thiết bị, trạng thái xác minh, nhận dạng mẫu hoặc thanh, ngày tháng và hồ sơ của người vận hành hoặc phòng thí nghiệm.
• Xử lý - xác định các quy tắc chấp nhận, kiểm tra lại mẫu, phân biệt, chấp thuận sai lệch và từ chối mà không để nhà cung cấp chọn chúng sau khi thất bại.
• Cơ quan có thẩm quyền - tên người có thể phê duyệt một phương pháp đã thay đổi, giá trị được chuyển đổi, vị trí bị bỏ qua, cơ sở lô thay thế hoặc sai lệch.

Nguồn:[1][2][3][4]

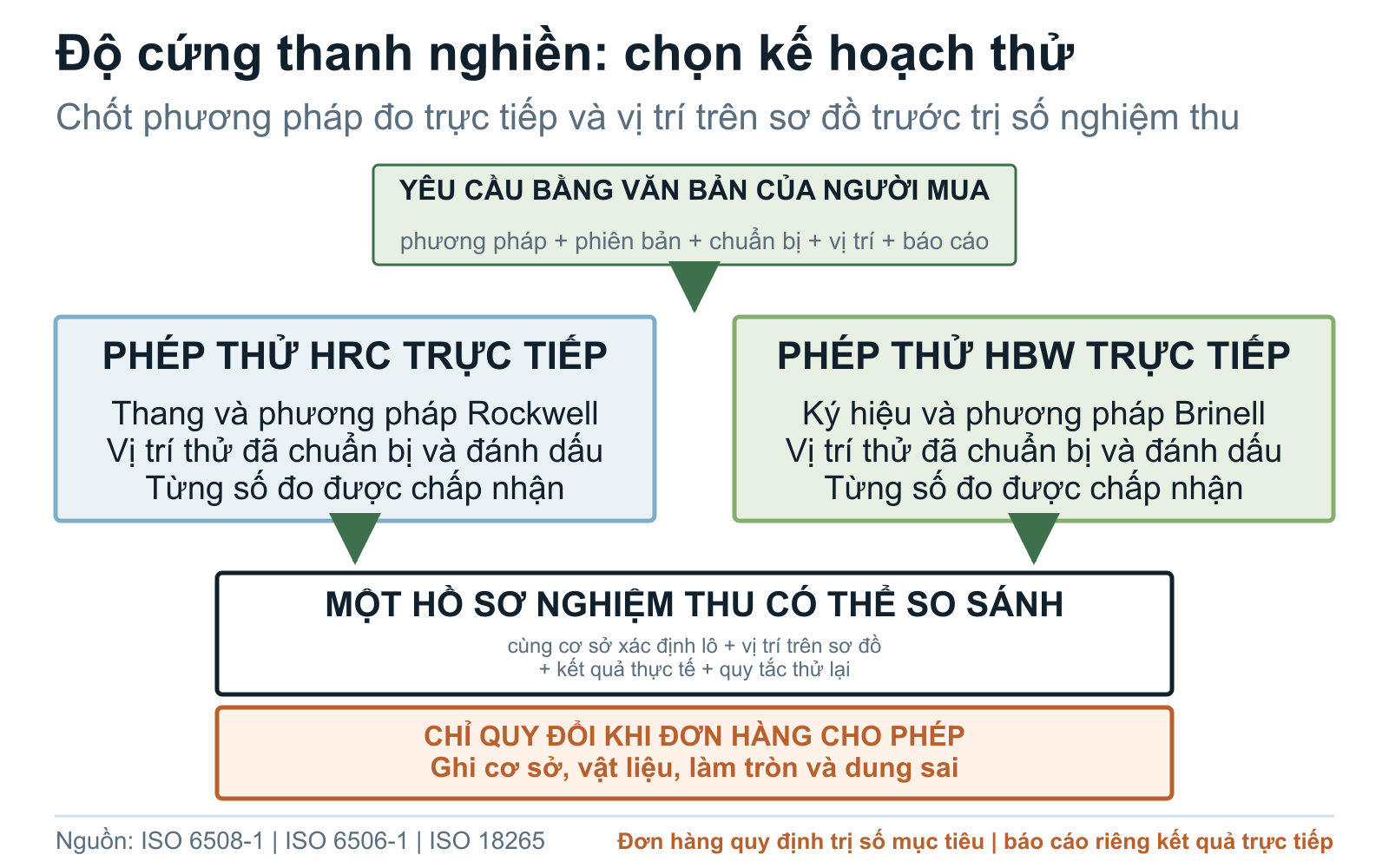

HRC vs HBW: chọn phương thức trước số

Kết quả thanh nghiền HRC và HBW đến từ các phương pháp thụt tiêu chuẩn khác nhau. ISO 6508-1:2023 bao gồm các thang đo Rockwell thông thường và bề ngoài, bao gồm thang đo C, dành cho các máy cố định và di động. ISO 6506-1:2014 xác định phương pháp kiểm tra Brinell cho các máy di động và vị trí cố định và đã được xác nhận là hiện hành vào năm 2025. Bên mua nên chọn phương pháp phù hợp với yêu cầu đã đặt hàng và hình dạng kiểm tra thay vì yêu cầu nhà cung cấp báo cáo bất kỳ số nào dễ lấy nhất.

Lệnh phải kiểm soát việc chuẩn bị bề mặt, độ cong hoặc các vấn đề hỗ trợ, hồ sơ xác minh và thiết bị, số lượng số đọc hợp lệ và cách báo cáo các số liệu riêng lẻ. Không che giấu sự phân tán đằng sau mức trung bình trừ khi tài liệu chấp nhận xác định cả quy tắc tính trung bình và cách xử lý số đọc ngoại lệ. Nếu việc kiểm tra và đánh giá sản xuất sử dụng các phương pháp hoặc địa điểm khác nhau thì hãy dán nhãn riêng cho hai bộ bằng chứng.

Giá trị HRC hoặc HBW được chuyển đổi không giống với kết quả kiểm tra trực tiếp. ISO 18265:2013 tuyên bố rằng các giá trị độ cứng được chuyển đổi chỉ áp dụng trực tiếp cho vật liệu chính xác được thử nghiệm; đối với các vật liệu khác, chúng là các chỉ số và việc chuyển đổi không nhằm mục đích thay thế phương pháp tiêu chuẩn chính xác. Nêu rõ việc chuyển đổi bị cấm, chỉ mang tính thông tin hay được chấp nhận theo bảng được đặt tên, phạm vi vật liệu, quy tắc làm tròn và dung sai được bên mua chấp thuận.

Bảng này chọn các trường bằng chứng. Nó không đưa ra mục tiêu về độ cứng và không làm cho HRC và HBW có thể hoán đổi cho nhau.

Nguồn:[1][2][5]

Nguồn:[1][2][5]

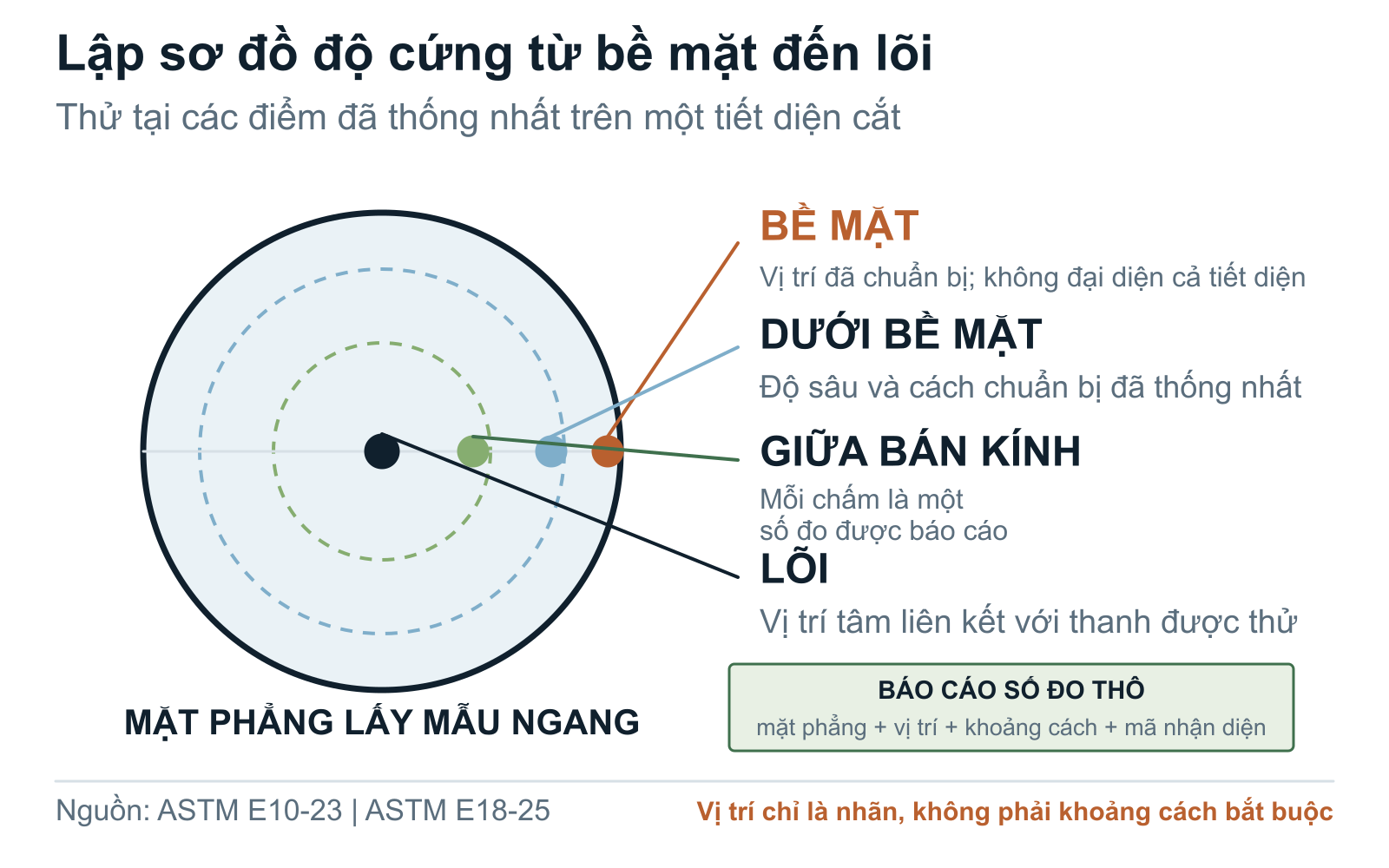

Lập sơ đồ độ cứng từ bề mặt đến lõi của thanh nghiền

Độ cứng bề mặt thanh nghiền và độ cứng lõi thanh nghiền trả lời các câu hỏi về vị trí khác nhau. Việc đọc bề mặt có thể sàng lọc tình trạng sản xuất ở bề mặt đó, nhưng nó không tiết lộ phản ứng dưới bề mặt, bán kính giữa hoặc trung tâm. Để xác định chất lượng, hãy vẽ mặt cắt ngang và đặt tên cho mọi vị trí hướng tâm tính từ bề mặt hoàn thiện hoặc đường tâm. Nêu rõ mẫu đó là một mặt cắt ngang hoàn chỉnh, mẫu thử đã bị loại bỏ hay một bản trình bày khác được bên mua chấp thuận của thanh sản xuất đã hoàn thành.

Bản đồ phải xác định mặt phẳng được kiểm tra, trình tự chuẩn bị, hướng, số lượng vết hiển thị tại mỗi vị trí xuyên tâm, khoảng cách giữa các vết hiển thị và các cạnh cũng như cách sử dụng các vị trí đối xứng. Không công bố đường cong độ cứng trơn tru khi chỉ đo một vài điểm rời rạc. Vẽ các kết quả riêng lẻ hoặc một bản tóm tắt được khai báo rõ ràng và lưu giữ dữ liệu thô trong hồ sơ kiểm tra.

Việc chuẩn bị bề mặt có thể làm thay đổi đối tượng mà phép thử đại diện. Bên mua phải nêu cách xử lý vảy cán, oxy hóa, thoát cacbon, ảnh hưởng nhiệt do gia công, hư hỏng do mài hoặc vật liệu đã bị biến đổi khác; đồng thời xác định mặt phẳng nghiệm thu là bề mặt ở trạng thái giao hàng hay lớp dưới bề mặt đã chuẩn bị. ASTM E10-23 và ASTM E18-25 nêu rõ giới hạn áp dụng: số đọc tại một vị trí cụ thể có thể không đại diện cho toàn bộ thành phẩm.

Đối với sản xuất thông thường, mặt cắt ngang đầy đủ có thể được lấy mẫu ở tần suất định kỳ hoặc chất lượng đã thỏa thuận trong khi việc kiểm tra bề mặt trực tiếp nhanh hơn sẽ giám sát lô xác định. Sự phân chia đó chỉ được chấp nhận khi lệnh kết nối việc kiểm tra định kỳ với phương án đủ điều kiện và nêu rõ sự kiện nào yêu cầu hồ sơ mới, chẳng hạn như đường kính đã thay đổi, quy trình nhiệt luyện, thiết bị, cửa sổ quy trình hoặc phương án vật liệu được phê duyệt.

Nguồn:[1][2][3][4]

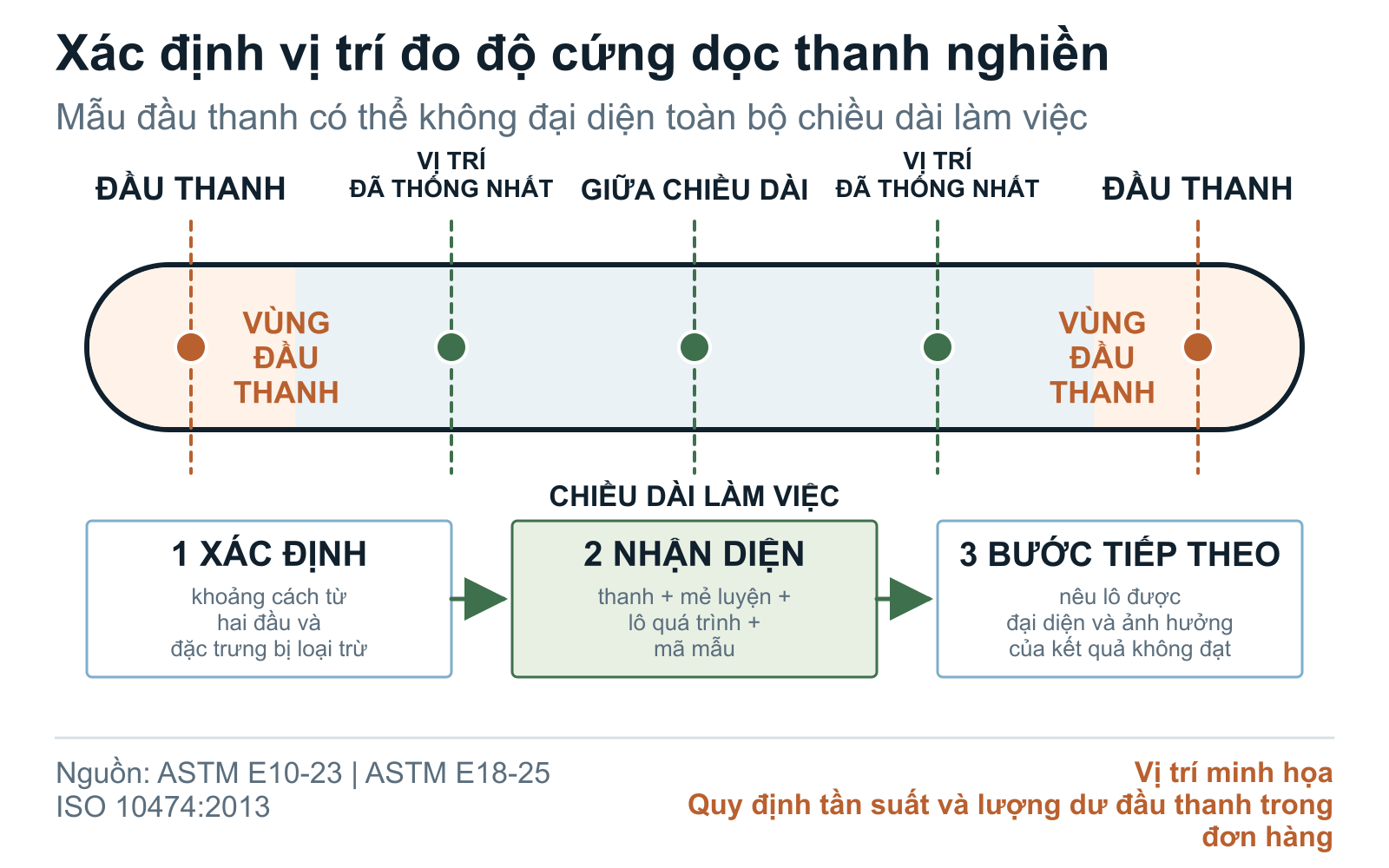

Lập bản đồ các vị trí độ cứng dọc theo chiều dài làm việc

Biên dạng độ cứng ngang vẫn chưa đầy đủ nếu không xác định được vị trí của nó dọc theo thanh. Gia nhiệt, chuyển giao, làm nguội phần cuối, đỡ, làm thẳng, cắt và chuẩn bị phần cuối có thể tạo ra các vùng không thể hiện toàn bộ chiều dài làm việc. RFQ phải nêu rõ khoảng cách từ cả hai đầu, đặc điểm cuối nào bị loại trừ và liệu mẫu được đo có đại diện cho vùng cuối, điểm một phần tư, điểm giữa hay vị trí đã thống nhất khác hay không.

Tách riêng thẩm định phá hủy khỏi kiểm tra sản xuất định kỳ. Mặt cắt lấy từ một đầu thanh có thể thuận tiện, nhưng bên mua không được mặc nhiên coi đó là bằng chứng cho phần giữa của một thanh dài. Nếu nhà cung cấp đề xuất mẫu thử ở đầu thanh, phần kéo dài, đoạn hy sinh, mẫu thử đi kèm hoặc mẫu thẩm định quy trình, phải yêu cầu giải thích bằng văn bản về đối tượng mà mẫu đại diện và cách duy trì liên kết nhận dạng với mẻ luyện sản xuất và lô quy trình.

Kế hoạch lấy mẫu theo chiều dọc cũng phải nêu việc có lấy thanh ở đầu, giữa và cuối lô lò hoặc lô tôi hay không, cách loại trừ trường hợp trộn lẫn các mẻ luyện và cách một vị trí không đạt ảnh hưởng đến lô được đại diện. Ghi lại mọi chiều dài đã cắt trước khi giao hàng để đối chiếu thống nhất chứng thư, ký mã hiệu trên thanh, sổ đăng ký bó và kích thước cuối cùng.

Đối với kiểu tải lò, chiều dài thanh, đường kính, cách sắp xếp tôi hoặc đường làm thẳng đã thay đổi, hãy yêu cầu nhà cung cấp khai báo liệu tiêu chuẩn hiện có có còn được áp dụng hay không. Cơ quan quản lý chất lượng và kỹ thuật của bên mua quyết định xem có chuyển giao bằng chứng hay không; nhà cung cấp không nên âm thầm sử dụng lại cấu hình từ một hình học hoặc cửa sổ quy trình khác.

Nguồn:[3][4][8]

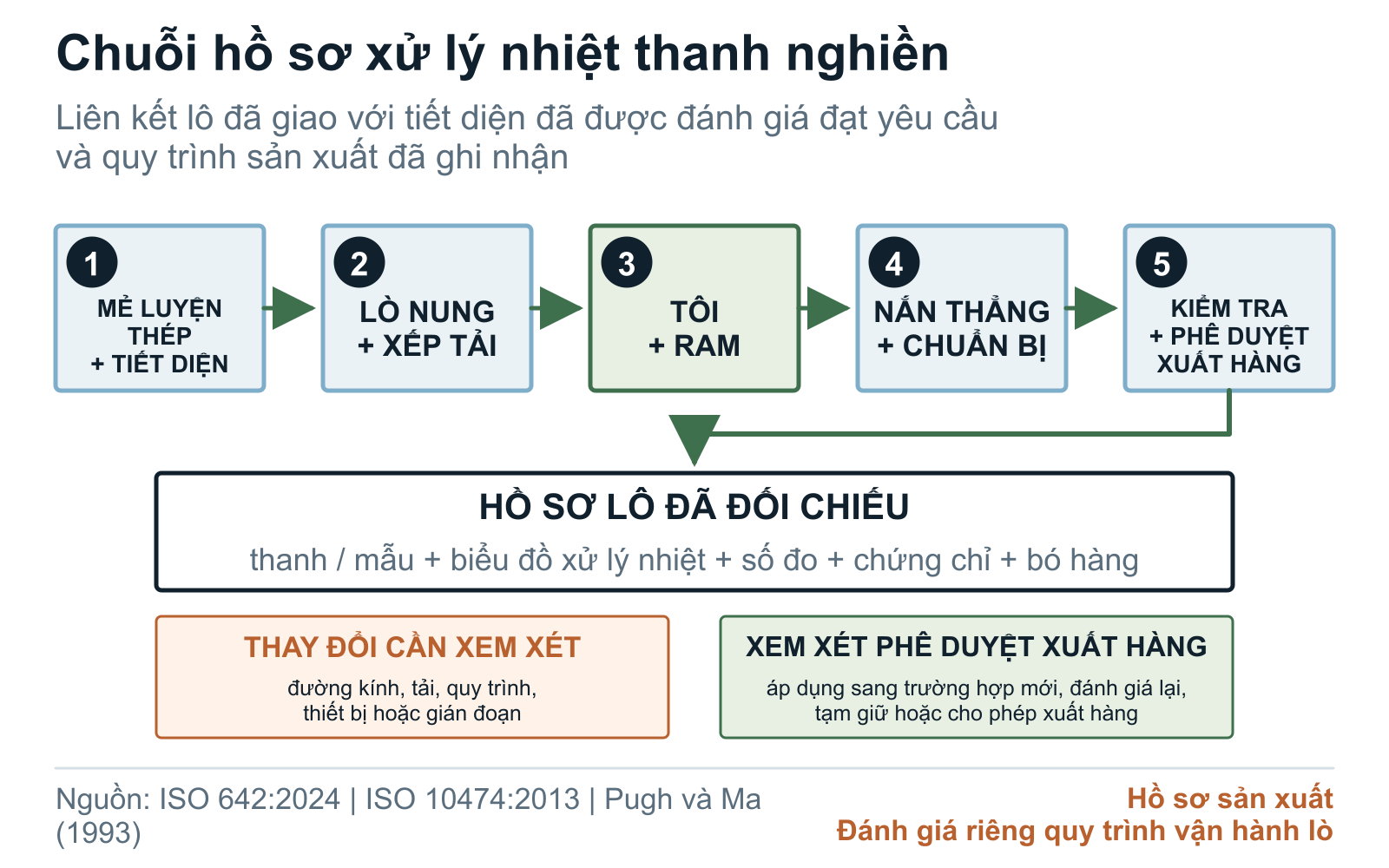

Kết nối xử lý nhiệt thanh nghiền, kích thước phần và nhận dạng lô

Hồ sơ xử lý nhiệt thanh nghiền phải kết nối nhiệt thép, đường kính thanh thực tế, kiểu tải, hoạt động austenit hóa, chuyển giao, môi trường làm nguội và kiểm tra kiểm soát, hoạt động ram, trình tự làm thẳng, chuẩn bị bề mặt cuối cùng, giai đoạn kiểm tra và nhận dạng lô sản xuất. Việc mua sắm không cần công thức bí mật của nhà cung cấp nhưng cần có đủ hồ sơ để chứng minh rằng phương án đủ điều kiện và phương án được giao giống nhau trong kế hoạch kiểm soát được chấp nhận.

Kích thước phần quan trọng vì phản ứng làm mát thông qua một thanh đầy đủ không được mô tả bằng tên mác thép hoặc số đọc bề mặt. ISO 642:2024 xác định phương pháp làm nguội cuối Jominy bằng cách sử dụng mẫu thử tiêu chuẩn có đường kính 25 mm và dài ít nhất 100 mm. Đường cong Jominy được tính toán được đo hoặc được bên mua chấp nhận mô tả độ thấm tôi trong phương pháp đó; nó không phải là bản đồ độ thấm tôi trực tiếp của thanh nghiền sản xuất và không xác nhận tình trạng lò nung, quá trình làm nguội, tôi luyện, làm thẳng hoặc cuối cùng của nhà cung cấp.

Thanh nghiền đã nhiệt luyện cũng cần có quy tắc xác định lô được công bố. Nêu rõ một lô quy trình gồm một mẻ luyện được xử lý trong cùng một chiến dịch lò và tôi hay theo một cách phân nhóm khác đã thỏa thuận; sau đó xác định các trường hợp phải tách lô: trộn lẫn mẻ luyện, thay đổi đường kính, thay đổi cách xếp tải, gián đoạn quy trình, thay đổi kiểm soát tôi, gia nhiệt lại, ram lại, nắn thẳng lại hoặc sửa chữa. Phải đối chiếu thống nhất nhận dạng của thanh, mẫu thử, biểu đồ nhiệt luyện, báo cáo độ cứng, chứng thư, bó và phiếu đóng gói.

Nếu nhà cung cấp sử dụng hồ sơ thẩm định trước đây, hãy yêu cầu ma trận chuyển giao để so sánh mác thép và tiêu chuẩn, đường kính và tiết diện, trạng thái ban đầu, thiết bị, cách xếp tải, trình tự nhiệt luyện, vị trí thử và cơ sở nghiệm thu. Mọi điểm không tương ứng phải trở thành quyết định rõ ràng của bên mua, không được coi là tương đương mặc nhiên.

Nguồn:[6][7][8]

Giải thích độ cứng với cấu trúc vi mô, độ dẻo dai và bằng chứng nhà máy

Độ cứng là một chỉ báo về tình trạng vật liệu, không phải là dự báo hao mòn hoặc gãy vỡ hoàn toàn. Xem xét hồ sơ đo được bên cạnh thép và tiêu chuẩn đã công bố, bằng chứng cấu trúc vi mô theo yêu cầu, bằng chứng về độ dai hoặc tác động khi cần thiết, tình trạng bề mặt, độ thẳng, sai lệch trong sản xuất và dữ liệu nền vận hành máy nghiền thanh. Số bề mặt cao hơn có thể thay đổi phản ứng mài mòn trong khi điều kiện mặt cắt thay đổi cũng có thể thay đổi trạng thái đứt gãy; sự cân bằng cuối cùng là dành riêng cho ứng dụng.

Bài báo của Viện Khai thác mỏ, Luyện kim và Dầu khí Canada năm 1993 của Pugh và Ma là bằng chứng quá trình lịch sử hữu ích. Nó mô tả quá trình phát triển thanh nghiền được xử lý nhiệt của một nhà cung cấp bằng cách sử dụng phương pháp làm cứng bề mặt có chọn lọc với lõi có độ cứng thấp hơn và báo cáo mức giảm xấp xỉ 25% mức tiêu thụ thanh trong các thử nghiệm Endako có tên diễn ra từ tháng 7 năm 1991. Trường hợp lịch sử do nhà cung cấp tạo ra đó không phải là kết quả JOTAIN, hồ sơ độ cứng phổ quát hoặc lời hứa tuổi thọ có thể chuyển nhượng.

Sử dụng bằng chứng lịch sử và phòng thí nghiệm để thiết kế các câu hỏi, sau đó sử dụng hồ sơ được cung cấp và thử nghiệm thực vật có kiểm soát để đưa ra quyết định đặt hàng. Giữ kích thước thanh, phương án vật liệu, nhiệt độ và lô xử lý, thực hành nạp, điều kiện máy nghiền và cấp liệu, cơ sở quan sát, đứt gãy, uốn cong, loại bỏ, thời gian ngừng hoạt động và sai lệch quy trình có thể theo dõi được. Kết luận thử nghiệm áp dụng cho cửa sổ được ghi lại và không chuyển hồ sơ độ cứng thành bảo đảm vĩnh viễn.

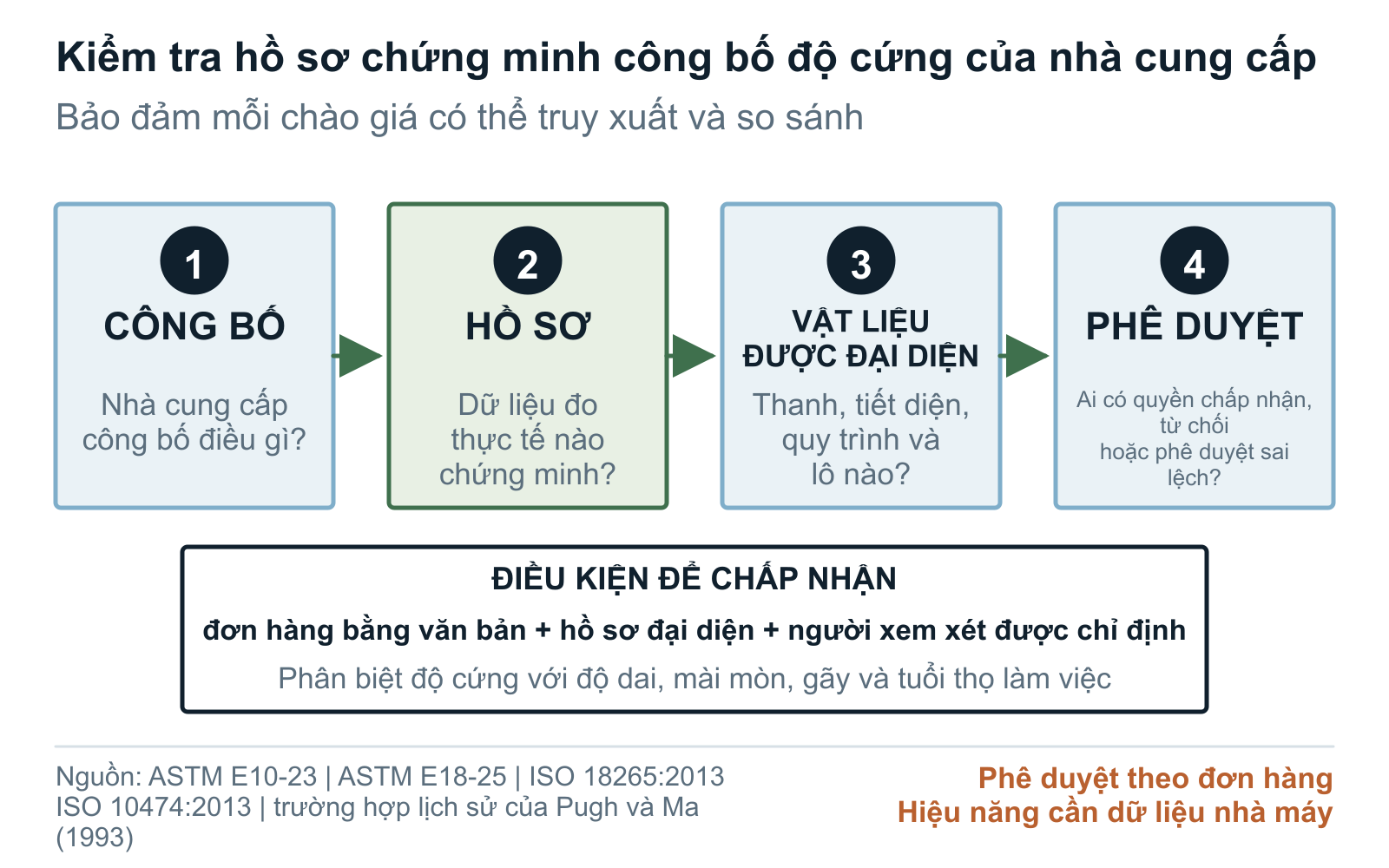

Ma trận bằng chứng-nhà cung cấp dưới đây tách biệt một yêu cầu với hồ sơ có thể hỗ trợ nó, giới hạn của hồ sơ đó và người chấp nhận nó. Yêu cầu mọi nhà thầu hoàn thành các trường tương tự. Điều này tạo ra một báo giá có thể so sánh được ngay cả khi các nhà cung cấp sử dụng các phương án sản xuất khác nhau hoặc các phương pháp đo độ cứng thông thường khác nhau.

Tuyên bố của nhà cung cấp chỉ trở thành bằng chứng đặt hàng trong phạm vi sản phẩm, quy trình, lấy mẫu và phê duyệt được đại diện.

Nguồn:[3][4][5][7][8]

Nguồn:[3][4][5][7][8]

Viết RFQ, chứng chỉ, kiểm tra lại và ngôn ngữ sai lệch

Hãy soạn yêu cầu thử độ cứng thanh nghiền như một hệ thống nghiệm thu, không phải một con số chép vào một dòng. Đưa phương pháp và giá trị bắt buộc vào bảng yêu cầu của bên mua, đính kèm bản vẽ vị trí theo tiết diện ngang và chiều dọc, nêu tần suất thẩm định và kiểm tra sản xuất định kỳ, xác định mẻ luyện và lô quy trình được đại diện, đồng thời liệt kê các kết quả thực tế bắt buộc trên tài liệu kiểm tra. ISO 10474:2013 định nghĩa các loại tài liệu kiểm tra được cung cấp theo đơn hàng, nhưng việc chọn loại tài liệu không tự tạo ra phép thử hoặc trường nghiệm thu mà đơn hàng chưa yêu cầu.

Xác định kiểm tra lại trước khi bắt đầu sản xuất. Nêu rõ ai chọn các mẫu thử lại, liệu kết quả không đạt ban đầu có còn được lưu trong hồ sơ hay không, lô hàng được phân tách như thế nào, địa điểm nào được lặp lại, có cho phép chuẩn bị thêm hay không và điều gì tạo nên sự từ chối cuối cùng hoặc một sự chấp thuận sai lệch bằng văn bản. Nhà cung cấp không được mài bỏ bề mặt bị lỗi, thay đổi thang đo, chuyển đổi giá trị, chia lô, ủ lại vật liệu hoặc lấy mẫu lại ở một vị trí thuận lợi mà không có sự chấp thuận có tên trong đơn đặt hàng.

Yêu cầu một bảng kê sai lệch theo từng điều khoản kèm theo báo giá. Những khác biệt về phiên bản phương pháp, quy mô, quá trình chuẩn bị, địa điểm, lấy mẫu, thiết bị, chuyển đổi, xác định lô quy trình, nội dung chứng chỉ, thử nghiệm lại hoặc thẩm quyền chấp nhận phải được thể hiện rõ trước khi sản xuất. Im lặng không có nghĩa là chấp nhận và bảng dữ liệu thương mại không ghi đè lên đơn đặt hàng đã ký và các tài liệu kỹ thuật đính kèm đã được phê duyệt.

Từ ngữ bên dưới cố tình để lại các giá trị độ cứng, kích thước, tần số và giới hạn chấp nhận trong ngoặc. Đó là những quyết định về ứng dụng và đặt hàng. Sau khi hoàn thành các cánh đồng, yêu cầu này cho phép bộ phận mua hàng so sánh các đề nghị, đội chất lượng kiểm tra hồ sơ và nhân viên nhà máy kết nối các quan sát sau đó với lô xử lý và nhiệt được cung cấp.

Hạng mục: Thanh nghiền đã nhiệt luyện, [đường kính] mm × [chiều dài] mm, [số lượng / khối lượng chạy thử] Phương án vật liệu bắt buộc: [mác thép, tiêu chuẩn sản phẩm chi phối và phiên bản]; phương án thay thế chỉ được chấp nhận qua bảng sai lệch theo từng điều khoản đã được phê duyệt bằng văn bản trước khi sản xuất Trạng thái cuối: [nêu trạng thái giao hàng và trạng thái sau nhiệt luyện]; nhà cung cấp phải khai báo trình tự nhiệt luyện, nắn thẳng, chuẩn bị lần cuối và kiểm tra Phương pháp thử độ cứng: Đo trực tiếp [HRC theo ISO 6508-1:2023 / HBW theo ISO 6506-1:2014 / phương pháp tương đương được bên mua phê duyệt]; không quy đổi trừ khi đơn hàng nêu riêng ISO 18265:2013, bảng và phạm vi vật liệu áp dụng, quy tắc làm tròn, dung sai và thẩm quyền phê duyệt Giá trị chấp nhận: [quy cách của bên mua hoặc số tham chiếu và lần sửa đổi bản vẽ]; hướng dẫn này không đưa ra một mục tiêu áp dụng chung Vị trí theo tiết diện ngang: [đính kèm sơ đồ từ bề mặt đến lõi, gồm cách chuẩn bị, vị trí hướng kính, vết ấn, khoảng cách và tiết diện được đại diện] Vị trí theo chiều dọc: [đính kèm sơ đồ vùng đầu thanh và chiều dài làm việc, gồm khoảng cách, vị trí thẩm định phá hủy và vị trí kiểm tra định kỳ] Lấy mẫu thẩm định: [nêu mẻ luyện, lô lò hoặc lô quy trình, vị trí thanh, điều kiện thay đổi quy trình phải thẩm định lại và nhận dạng mẫu] Lấy mẫu sản xuất định kỳ: [nêu tần suất, vị trí, số đọc thực tế, lô được đại diện và công đoạn phê duyệt] Bằng chứng nhiệt luyện: Liên kết mẻ luyện, đường kính đặt hàng, lô lò/quy trình, cách xếp tải, hồ sơ chu trình, kiểm soát tôi, ram, nắn thẳng, chuẩn bị lần cuối và hồ sơ kiểm tra Tài liệu kiểm tra: ISO 10474 loại [nêu loại] với kết quả thực tế theo đơn hàng, phương pháp, mã thiết bị và tình trạng xác minh, vị trí thử, nhận dạng thanh/mẫu thử, truy xuất theo mẻ luyện và lô quy trình Thử lại và xử lý: [nêu việc lấy mẫu lại do bên mua kiểm soát, lưu giữ kết quả ban đầu, cách ly, vị trí thử lại, loại bỏ, chấp thuận có điều kiện và thẩm quyền phê duyệt] Chạy thử có kiểm soát: [nếu yêu cầu, nêu cửa sổ vận hành có thể so sánh, chỉ tiêu mài mòn, gãy, cong, thanh loại ra, thời gian dừng máy, sai lệch và người có thẩm quyền quyết định] Đóng gói và ghi nhãn: Duy trì nhận dạng mẻ luyện, lô quy trình, thanh hoặc bó, hạng mục PO, kích thước, số lượng và điểm đến trong suốt quá trình giao hàng Chỉ đơn hàng, bản vẽ, quy cách và các sai lệch đã được chấp nhận mới xác định sự phù hợp của lô cung cấp.

Nguồn:[1][2][3][4][5][8]
